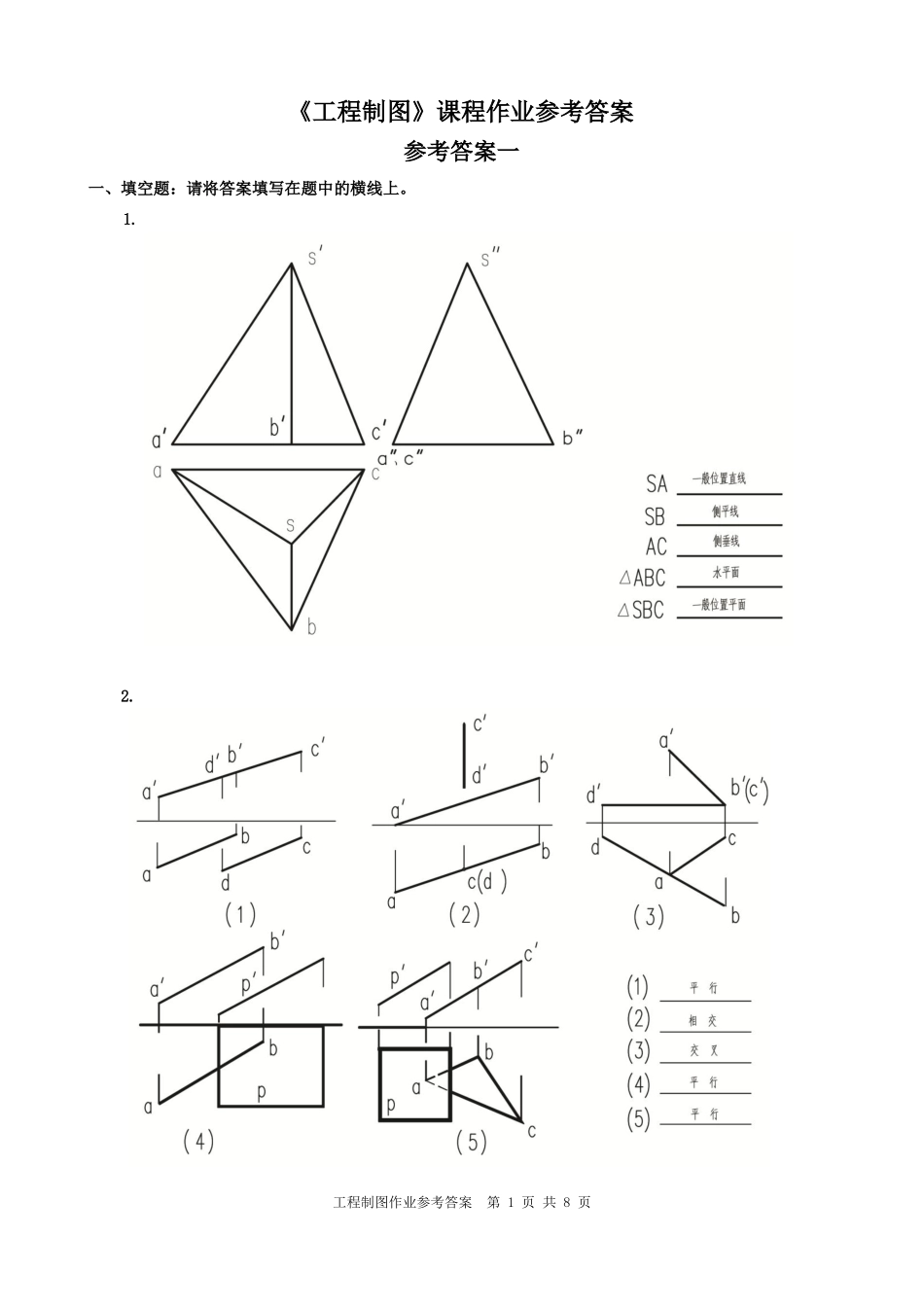

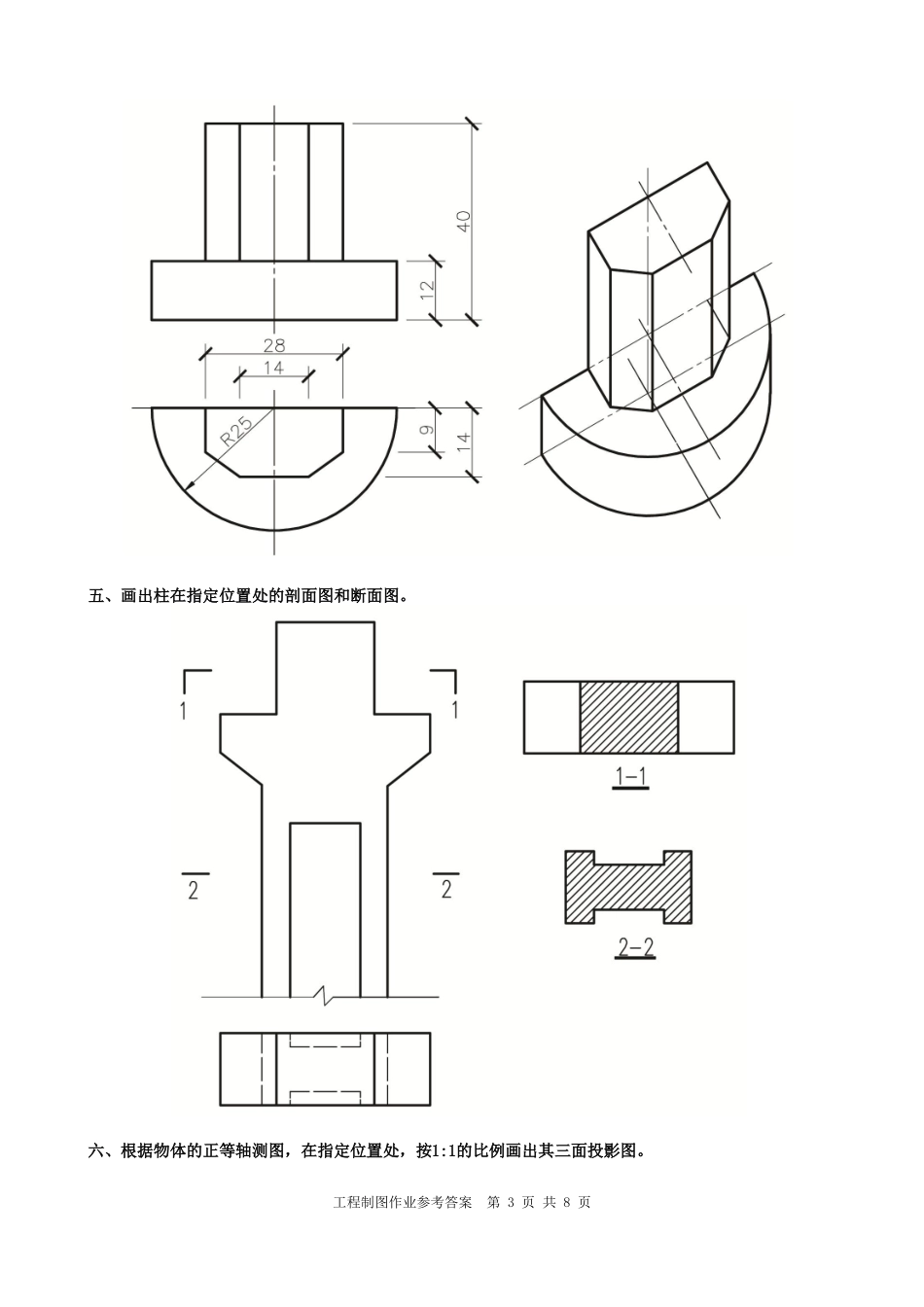

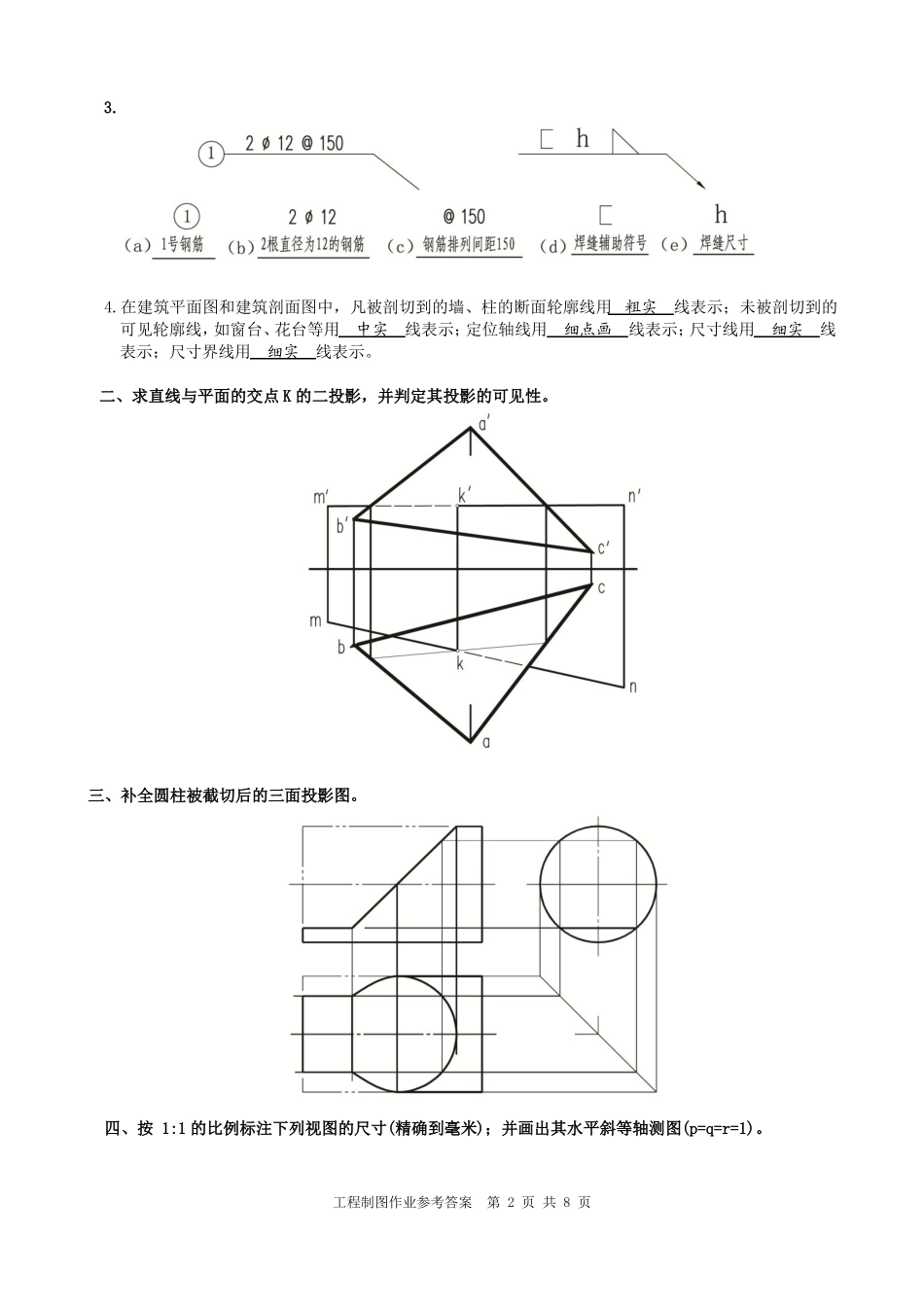

《工程制图》课程作业参考答案参考答案一一、填空题：请将答案填写在题中的横线上。1.2.工程制图作业参考答案第 1 页 共 8 页3.4.在建筑平面图和建筑剖面图中，凡被剖切到的墙、柱的断面轮廓线用 粗实线表示；未被剖切到的可见轮廓线，如窗台、花台等用中实线表示；定位轴线用细点画线表示；尺寸线用细实线表示；尺寸界线用细实线表示。二、求直线与平面的交点 K 的二投影，并判定其投影的可见性。三、补全圆柱被截切后的三面投影图。四、按 1:1 的比例标注下列视图的尺寸(精确到毫米)；并画出其水平斜等轴测图(p=q=r=1)。工程制图作业参考答案第 2 页 共 8 页五、画出柱在指定位置处的剖面图和断面图。六、根据物体的正等轴测图，在指定位置处，按1:1的比例画出其三面投影图。工程制图作业参考答案第 3 页 共 8 页七、根据房屋模型的二投影图，画出第三投影图。工程制图作业参考答案第 4 页 共 8 页参考答案二一、填空题：请将答案填写在题中的横线上。1.2.工程制图作业参考答案第 5 页 共 8 页3.4.房屋建筑施工图，一般包括： 总平面图、平面图、 立面图、剖面图、详图。二、求作两平面的交线 MN 的二投影，并判定其投影的可见性。三、 补全四棱柱被截切后的水平投影，并画出侧面投影。工程制图作业参考答案第 6 页 共 8 页四、按 1:1 的比例标注下列视图的尺寸(精确到毫米)；并画出其正等轴测图(p=q=r=1)。五、画出梁在指定位置处的剖面图和断面图。工程制图作业参考答案第 7 页 共 8 页六、根据物体的正等轴测图，在指定位置处，按1:1的比例画出其三面投影图。七、根据物体的二投影图，画出第三投影图。工程制图作业参考答案第 8 页 共 8 页
