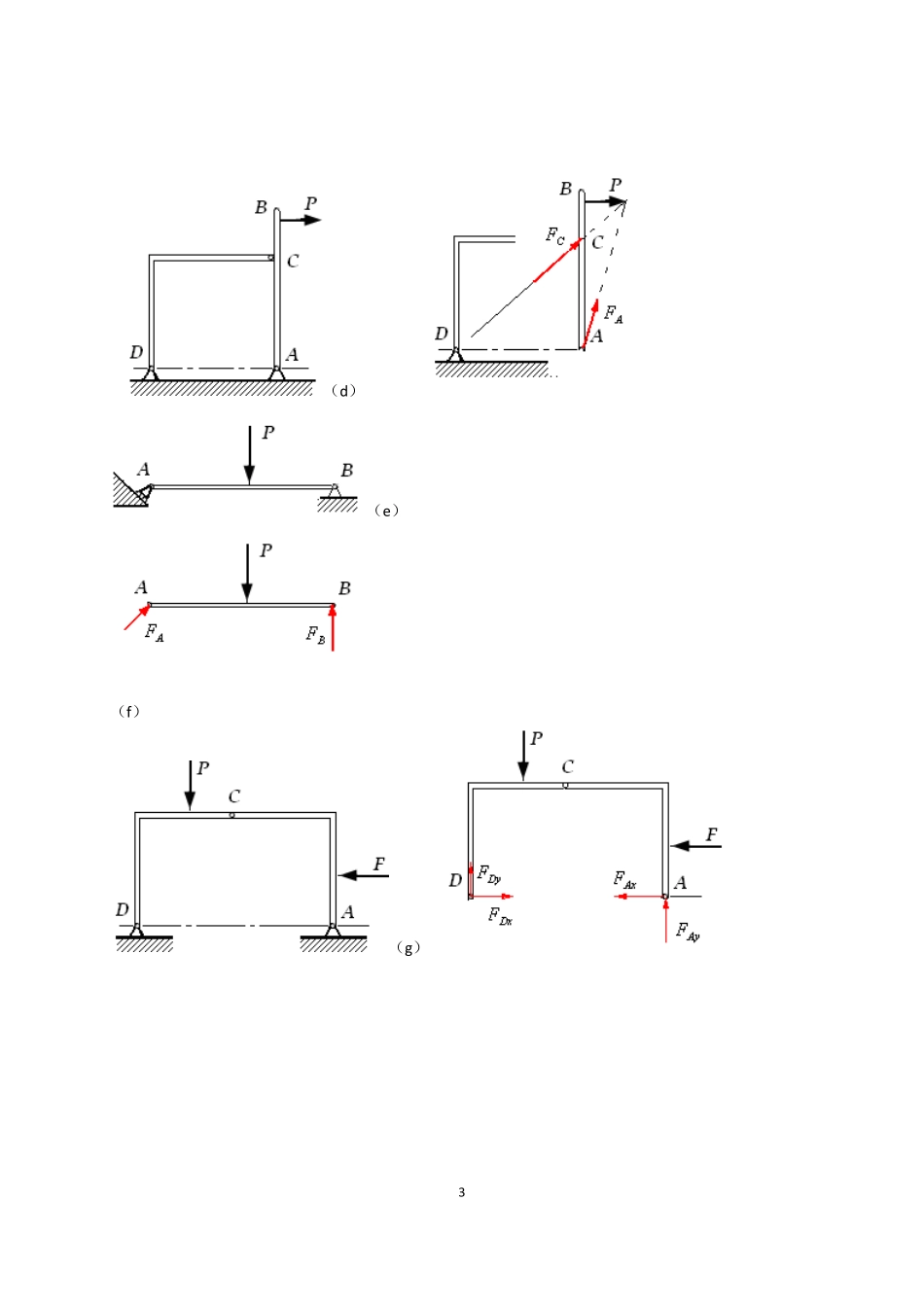

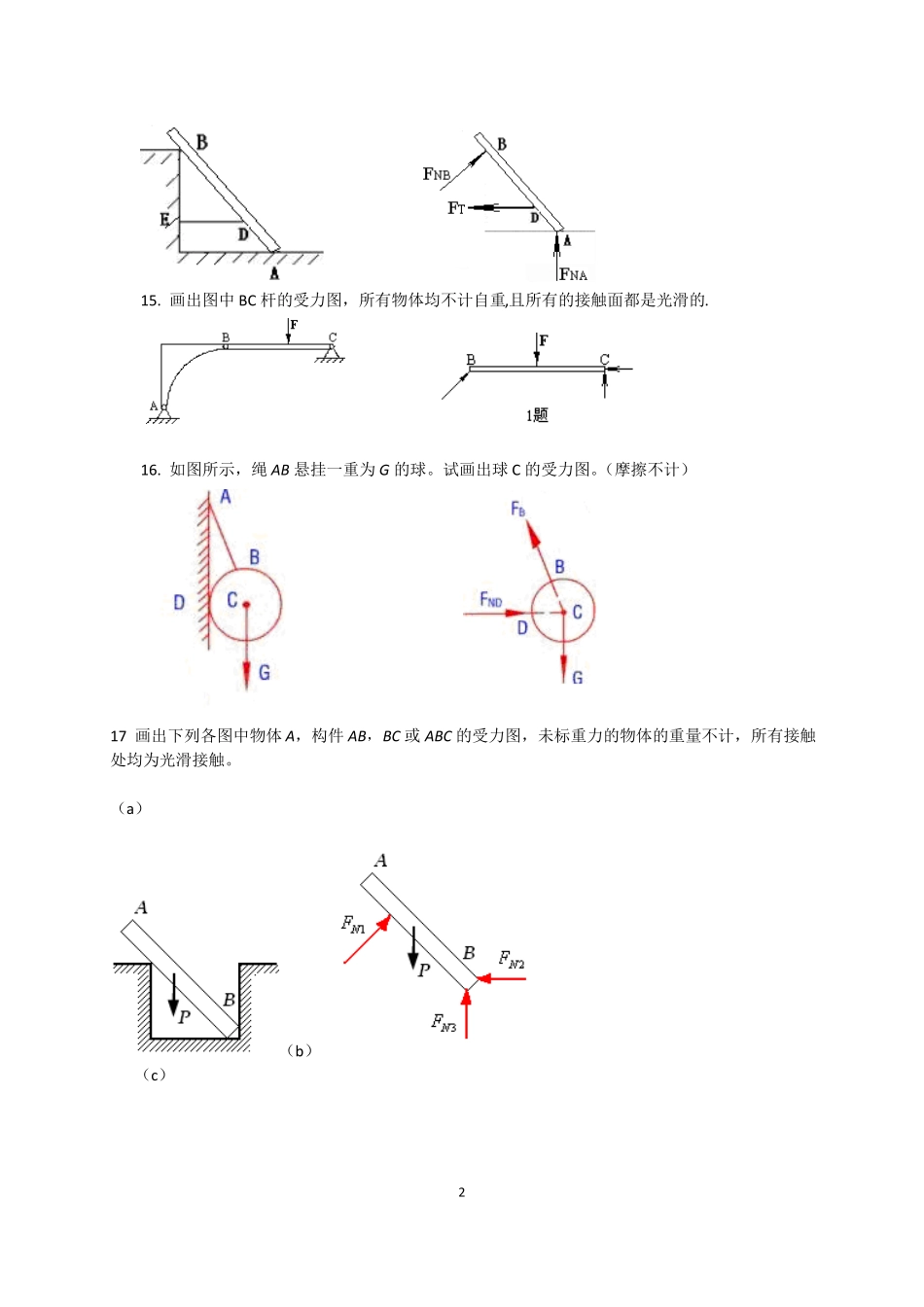

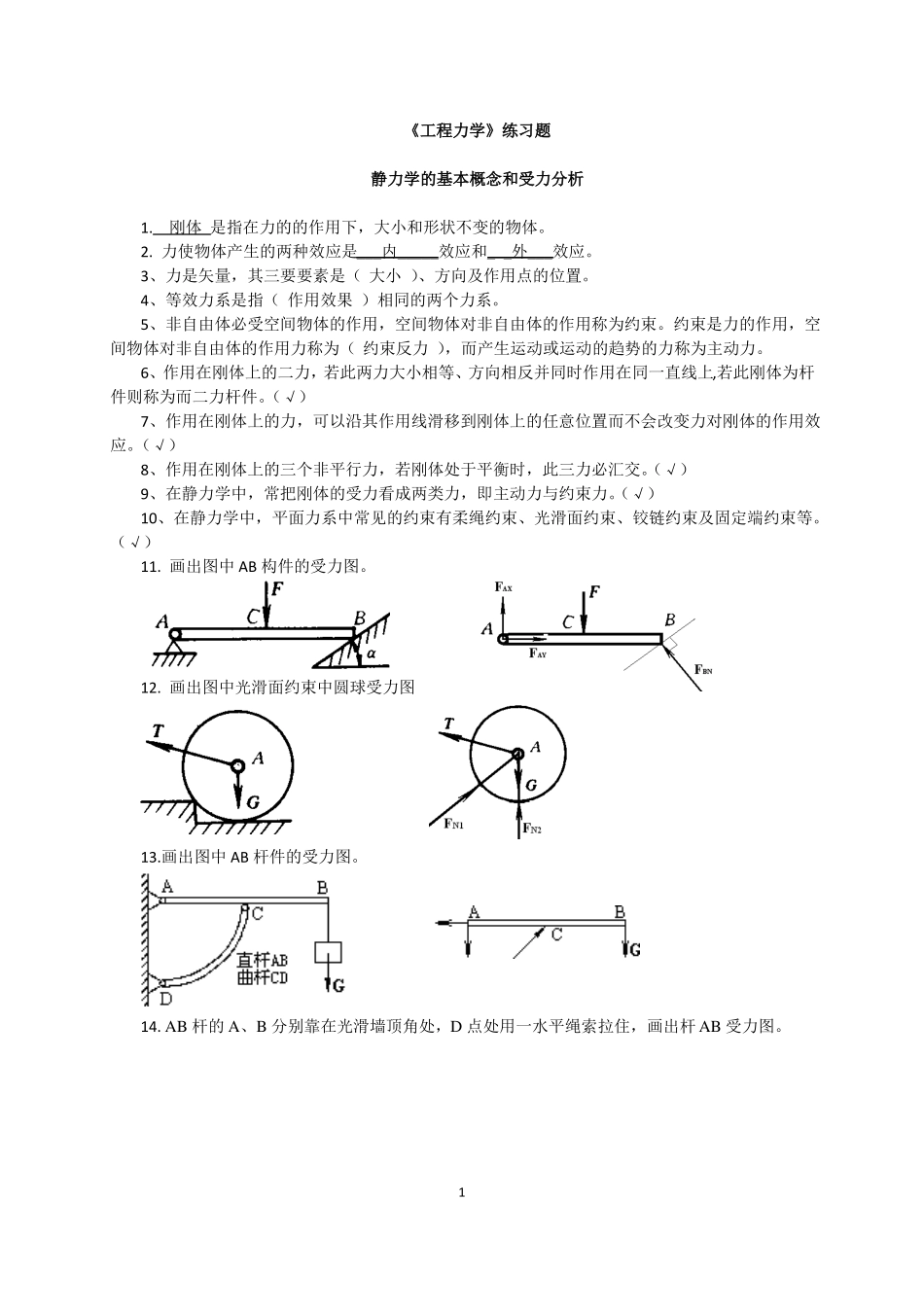

《工程力学》练习题静力学的基本概念和受力分析1.刚体 是指在力的的作用下，大小和形状不变的物体。2. 力使物体产生的两种效应是___内_____效应和_ _外___效应。3、力是矢量，其三要要素是（ 大小 ）、方向及作用点的位置。4、等效力系是指（ 作用效果 ）相同的两个力系。5、非自由体必受空间物体的作用，空间物体对非自由体的作用称为约束。约束是力的作用，空间物体对非自由体的作用力称为（ 约束反力 ），而产生运动或运动的趋势的力称为主动力。6、作用在刚体上的二力，若此两力大小相等、方向相反并同时作用在同一直线上,若此刚体为杆件则称为而二力杆件。（√）7、作用在刚体上的力，可以沿其作用线滑移到刚体上的任意位置而不会改变力对刚体的作用效应。（√）8、作用在刚体上的三个非平行力，若刚体处于平衡时，此三力必汇交。（√）9、在静力学中，常把刚体的受力看成两类力，即主动力与约束力。（√）10、在静力学中，平面力系中常见的约束有柔绳约束、光滑面约束、铰链约束及固定端约束等。（√）11. 画出图中 AB 构件的受力图。12. 画出图中光滑面约束中圆球受力图13.画出图中 AB 杆件的受力图。14. AB 杆的 A、B 分别靠在光滑墙顶角处，D 点处用一水平绳索拉住，画出杆 AB 受力图。115. 画出图中 BC 杆的受力图，所有物体均不计自重,且所有的接触面都是光滑的.16. 如图所示，绳 AB 悬挂一重为 G 的球。试画出球 C 的受力图。（摩擦不计）17 画出下列各图中物体 A，构件 AB，BC 或 ABC 的受力图，未标重力的物体的重量不计，所有接触处均为光滑接触。（a）（b）（c）2（d）（e）（f）（g）318。画出图中指定物体的受力图。所有摩擦均不计，各物自重除图中已画出的外均不计。（a）4（b）5（e）（f）6平面汇交力系1 以下说法中正确的是(C).A、物体在两个力作用下平衡的充分必要条件是这二力等值、反向、共线。B、凡是受到两个力作用的刚体都是二力构件。C、理论力学中主要研究力对物体的外效应。D、力是滑移矢量，力沿其作用线滑移不会改变对物体的作用效应。力矩和平面力偶系1. 力矩、力偶矩是度量物体绕某点（矩心）（ 转动效应 ）的物理量。用力矩或力偶矩的大小来衡量，其大小等于力（或力偶）与力臂（或力偶臂）的乘积。2. 力偶在任意坐标轴上的投影的合力为零。（√）3. 平面内的任意力偶可以合成为一个合力偶，合力偶矩等于各力偶矩的代数和。（√）4、如图 3 所示不计自杆件重,三...
