工艺管道安全技术交底

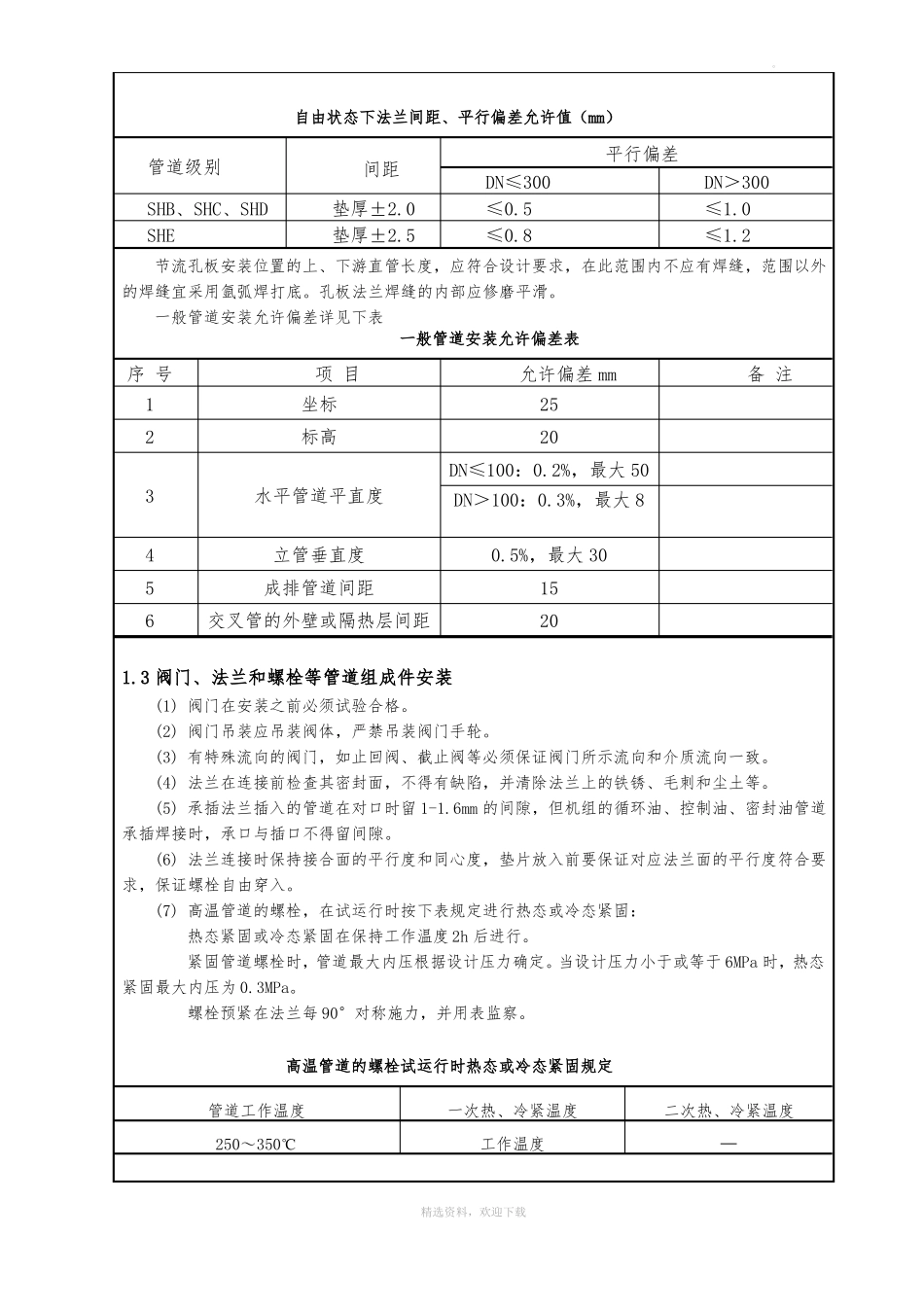

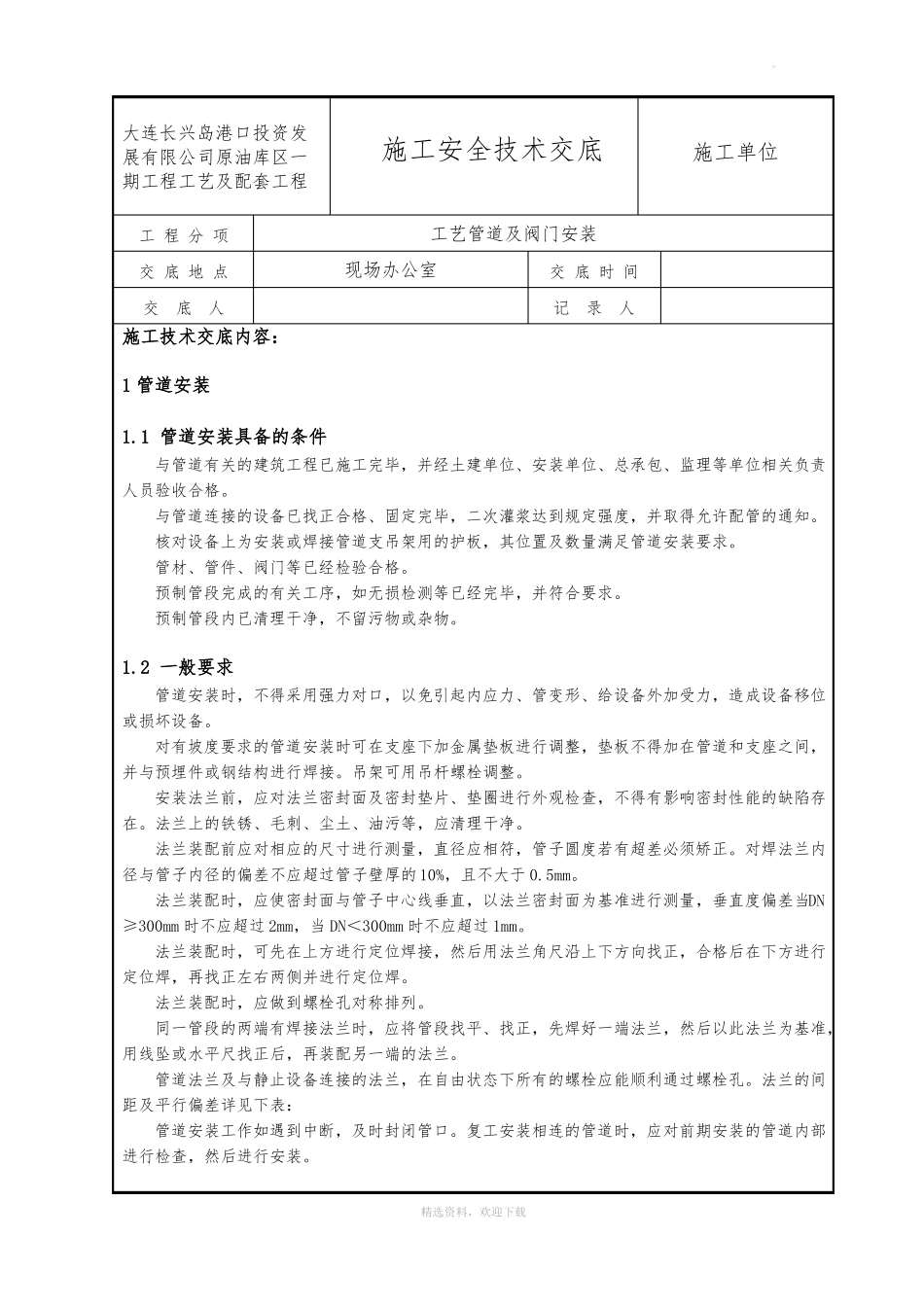

。大连长兴岛港口投资发展有限公司原油库区一期工程工艺及配套工程工 程 分 项交 底 地 点交底人施工安全技术交底工艺管道及阀门安装现场办公室交 底 时 间记录人施工单位施工技术交底内容：1 管道安装1.1 管道安装具备的条件与管道有关的建筑工程已施工完毕，并经土建单位、安装单位、总承包、监理等单位相关负责人员验收合格。与管道连接的设备已找正合格、固定完毕，二次灌浆达到规定强度，并取得允许配管的通知。核对设备上为安装或焊接管道支吊架用的护板，其位置及数量满足管道安装要求。管材、管件、阀门等已经检验合格。预制管段完成的有关工序，如无损检测等已经完毕，并符合要求。预制管段内已清理干净，不留污物或杂物。1.2 一般要求管道安装时，不得采用强力对口，以免引起内应力、管变形、给设备外加受力，造成设备移位或损坏设备。对有坡度要求的管道安装时可在支座下加金属垫板进行调整，垫板不得加在管道和支座之间，并与预埋件或钢结构进行焊接。吊架可用吊杆螺栓调整。安装法兰前，应对法兰密封面及密封垫片、垫圈进行外观检查，不得有影响密封性能的缺陷存在。法兰上的铁锈、毛刺、尘土、油污等，应清理干净。法兰装配前应对相应的尺寸进行测量，直径应相符，管子圆度若有超差必须矫正。对焊法兰内径与管子内径的偏差不应超过管子壁厚的 10%，且不大于 0.5mm。法兰装配时，应使密封面与管子中心线垂直，以法兰密封面为基准进行测量，垂直度偏差当DN≥300mm 时不应超过 2mm，当 DN＜300mm 时不应超过 1mm。法兰装配时，可先在上方进行定位焊接，然后用法兰角尺沿上下方向找正，合格后在下方进行定位焊，再找正左右两侧并进行定位焊。法兰装配时，应做到螺栓孔对称排列。同一管段的两端有焊接法兰时，应将管段找平、找正，先焊好一端法兰，然后以此法兰为基准，用线坠或水平尺找正后，再装配另一端的法兰。管道法兰及与静止设备连接的法兰，在自由状态下所有的螺栓应能顺利通过螺栓孔。法兰的间距及平行偏差详见下表：管道安装工作如遇到中断，及时封闭管口。复工安装相连的管道时，应对前期安装的管道内部进行检查，然后进行安装。精选资料，欢迎下载。自由状态下法兰间距、平行偏差允许值（mm）管道级别SHB、SHC、SHDSHE间距垫厚±2.0垫厚±2.5平行偏差DN≤300≤0.5≤0.8DN＞300≤1.0≤1.2节流孔板安装位置的上、下游直管长度，应符合设计要求，在此范围内不应有焊缝，范围以外的焊缝宜采用氩弧焊打底。孔板...
