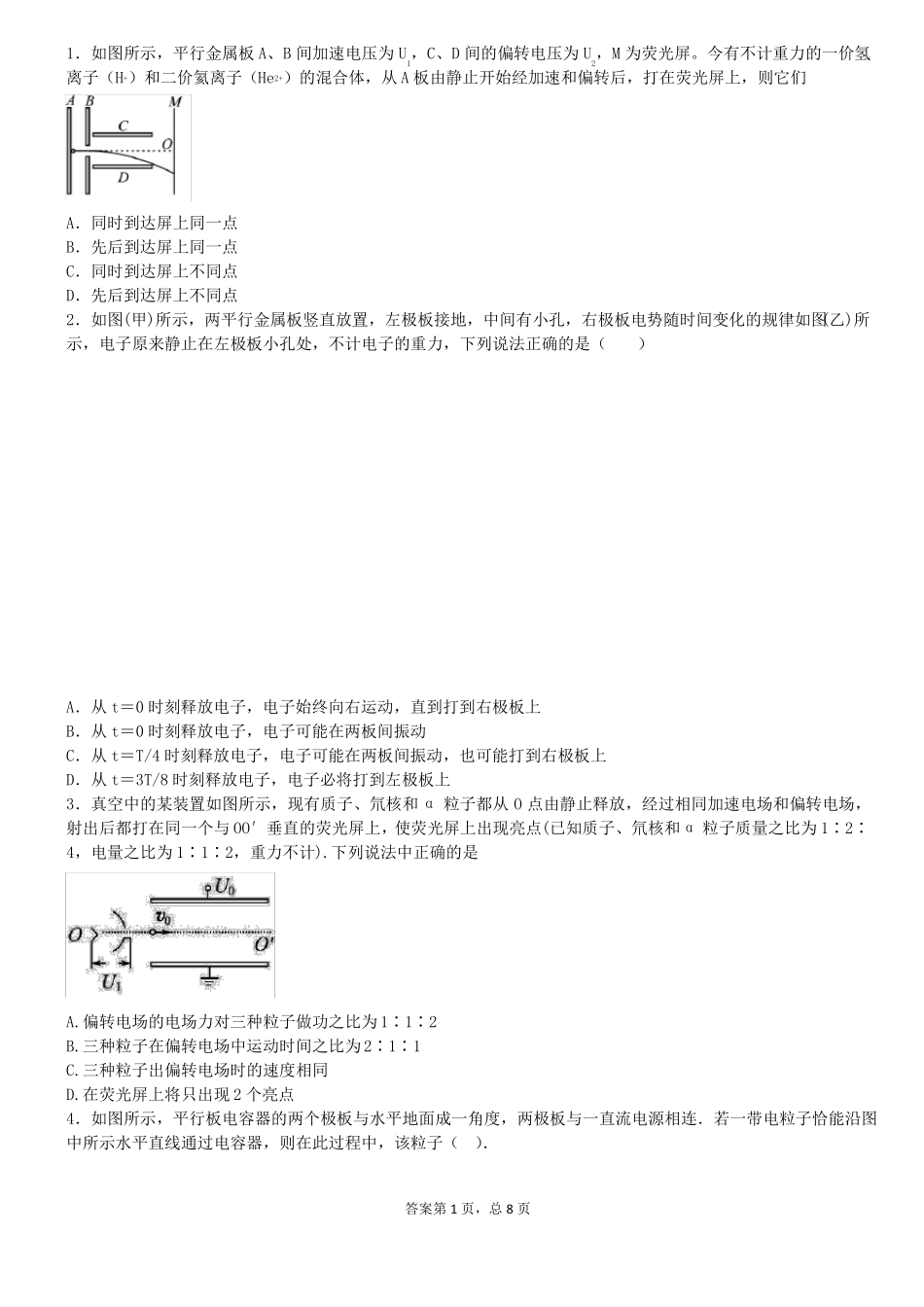

1．如图所示，平行金属板 A、B 间加速电压为 U1，C、D 间的偏转电压为 U2，M 为荧光屏。今有不计重力的一价氢+2+离子（H ）和二价氦离子（He ）的混合体，从 A 板由静止开始经加速和偏转后，打在荧光屏上，则它们A．同时到达屏上同一点B．先后到达屏上同一点C．同时到达屏上不同点D．先后到达屏上不同点2．如图(甲)所示，两平行金属板竖直放置，左极板接地，中间有小孔，右极板电势随时间变化的规律如图(乙)所示，电子原来静止在左极板小孔处，不计电子的重力，下列说法正确的是（）A．从 t＝0 时刻释放电子，电子始终向右运动，直到打到右极板上B．从 t＝0 时刻释放电子，电子可能在两板间振动C．从 t＝T/4 时刻释放电子，电子可能在两板间振动，也可能打到右极板上D．从 t＝3T/8 时刻释放电子，电子必将打到左极板上3．真空中的某装置如图所示，现有质子、氘核和 α 粒子都从 O 点由静止释放，经过相同加速电场和偏转电场，射出后都打在同一个与 OO′垂直的荧光屏上，使荧光屏上出现亮点(已知质子、氘核和α 粒子质量之比为 1∶2∶4，电量之比为 1∶1∶2，重力不计).下列说法中正确的是A.偏转电场的电场力对三种粒子做功之比为 1∶1∶2B.三种粒子在偏转电场中运动时间之比为 2∶1∶1C.三种粒子出偏转电场时的速度相同D.在荧光屏上将只出现 2 个亮点4．如图所示，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子（）．答案第 1 页，总 8 页A．所受重力与电场力平衡 B．动能逐渐增加C．电势能逐渐增加 D．做匀速直线运动5．如图，平行板电容器两极板水平放置，现将其和二极管串联接在电源上，已知A 和电源正极相连，二极管具有单向导电性。一带电小球沿 AB 中心水平射入，打在 B 极板上的 N 点，小球的重力不能忽略且重力一定大于电场力，现通过上下移动 A 板来改变两极板 AB 间距(两极板仍平行），则下列说法正确的是（）A．若小球带正电，当 AB 间距增大时，小球将打在 N 的右侧B．若小球带正电，当 AB 间距减小时，小球将打在 N 的左侧C．若小球带负电，当 AB 间距减小时，小球将打在 N 的右侧D．若小球带负电，当 AB 间距增大时，小球将打在 N 的左侧6．如图所示的示波管，当两偏转电极XX′、YY′电压为零时，电子枪发射的电子经加速电场加速后会打在荧光屏上的正中间(图示坐标的 O...
