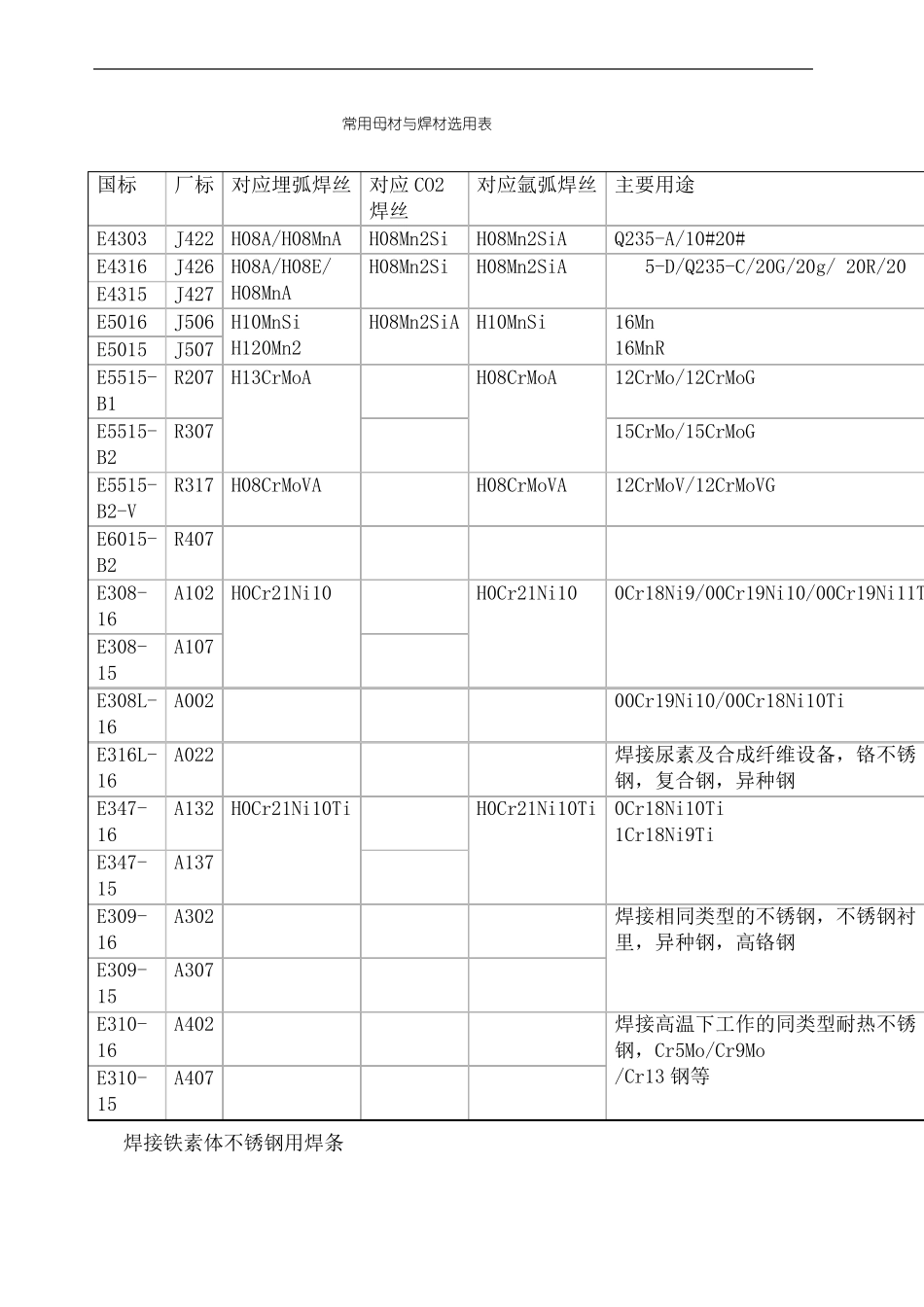

常用母材与焊材选用表文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]常用母材与焊材选用表国标厂标对应埋弧焊丝对应 CO2焊丝E4303J422H08A/H08MnAH08Mn2SiE4316J426H08A/H08E/H08Mn2SiE4315J427H08MnAE5016J506H10MnSiH08Mn2SiAE5015J507H120Mn2E5515-R207H13CrMoAB1E5515-R307B2E5515-R317H08CrMoVAB2-VE6015-R407B2E308-A102H0Cr21Ni1016E308-A10715E308L-A00216E316L-A02216E347-A132H0Cr21Ni10Ti16E347-A13715E309-A30216E309-A30715E310-A40216E310-A40715焊接铁素体不锈钢用焊条对应氩弧焊丝主要用途H08Mn2SiAH08Mn2SiAH10MnSiH08CrMoAQ235-A/10#20#5-D/Q235-C/20G/20g/ 20R/2016Mn16MnR12CrMo/12CrMoG15CrMo/15CrMoGH08CrMoVA12CrMoV/12CrMoVGH0Cr21Ni100Cr18Ni9/00Cr19Ni10/00Cr19Ni11T00Cr19Ni10/00Cr18Ni10Ti焊接尿素及合成纤维设备，铬不锈钢，复合钢，异种钢H0Cr21Ni10Ti0Cr18Ni10Ti1Cr18Ni9Ti焊接相同类型的不锈钢，不锈钢衬里，异种钢，高铬钢焊接高温下工作的同类型耐热不锈钢，Cr5Mo/Cr9Mo/Cr13 钢等钢种1Cr17Cr17TiCr170Cr17Ti1Cr17Mo2Ti1Cr25Ti1Cr281Cr28Ti对接头性能要求耐硝酸及耐热提高焊缝塑性抗氧化性提高焊缝塑性选用焊条型号E0-17-16E0-17-15E0-19-10-15E0-18-12Mo2-15E1-23-13-15E2-26-21-16E2-26-21-15牌号G302G307A107A207A307A402A407预热及焊后热处理焊前预热120～200℃，焊后 750～800℃回火不预热，不热处理不预热，焊后760～780℃回火不预热，不热处理珠光体耐热钢焊接时，如何正确地选用焊接材料总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。具体选用，见表 12。表 12 珠光体耐热钢焊接材料的选用钢 号15CrMo12CrMoVCr2Mo12CrMoWV-TiB14MnMoV18MnMoNb13MnNiMoNb手 弧 焊焊条牌号焊条型号R307E5515-B2E5515-B2-R317VR407E6015-B3E5515-B3-R347VWBJ606E6016-D1J607E6015-D1J607NiE6015G埋弧焊焊丝与焊剂匹配H08CrMoA+IIJ350H08CrMoV+HJ350H08Cr3MoMnA+hJ350气体保护焊焊丝牌号H08CrMnSiMoH08CrMnSiMoVH08Cr3MoMnSiH08Cr2MoWVNbB+HJ250H08Cr2MnWVNbBH08Mn2MoA+HJ350H08Mn2NiMo+HJ350H08Mn2SiMoH08Mn2NiMoSi中碳钢焊接时，如何正确地选用焊条中碳钢的焊接目前大都采用手弧焊。为提高焊接接头的抗裂性，应选用低氢型焊条。个别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等。中碳钢手弧焊时...
