常用液压管接头介绍和对比

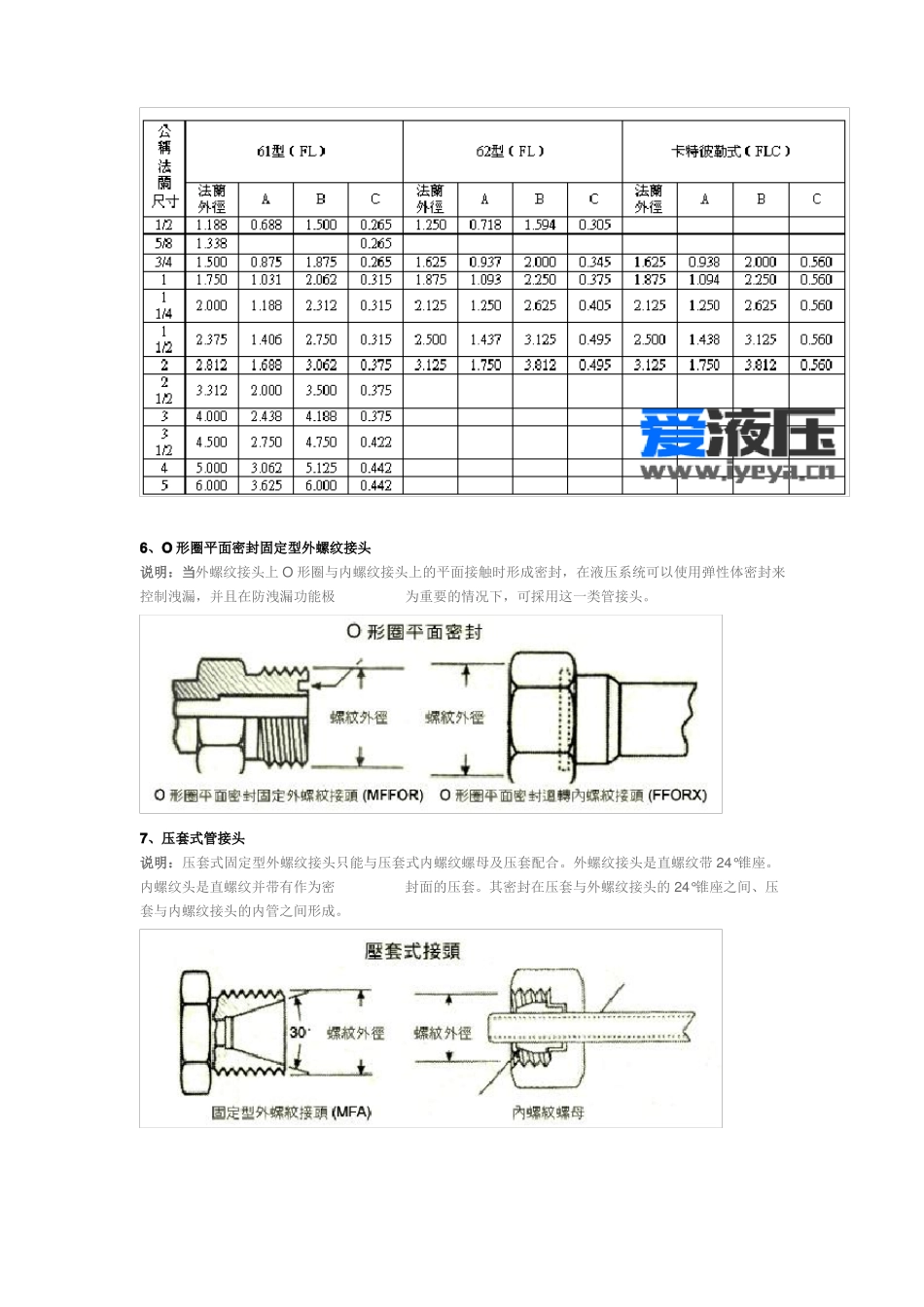

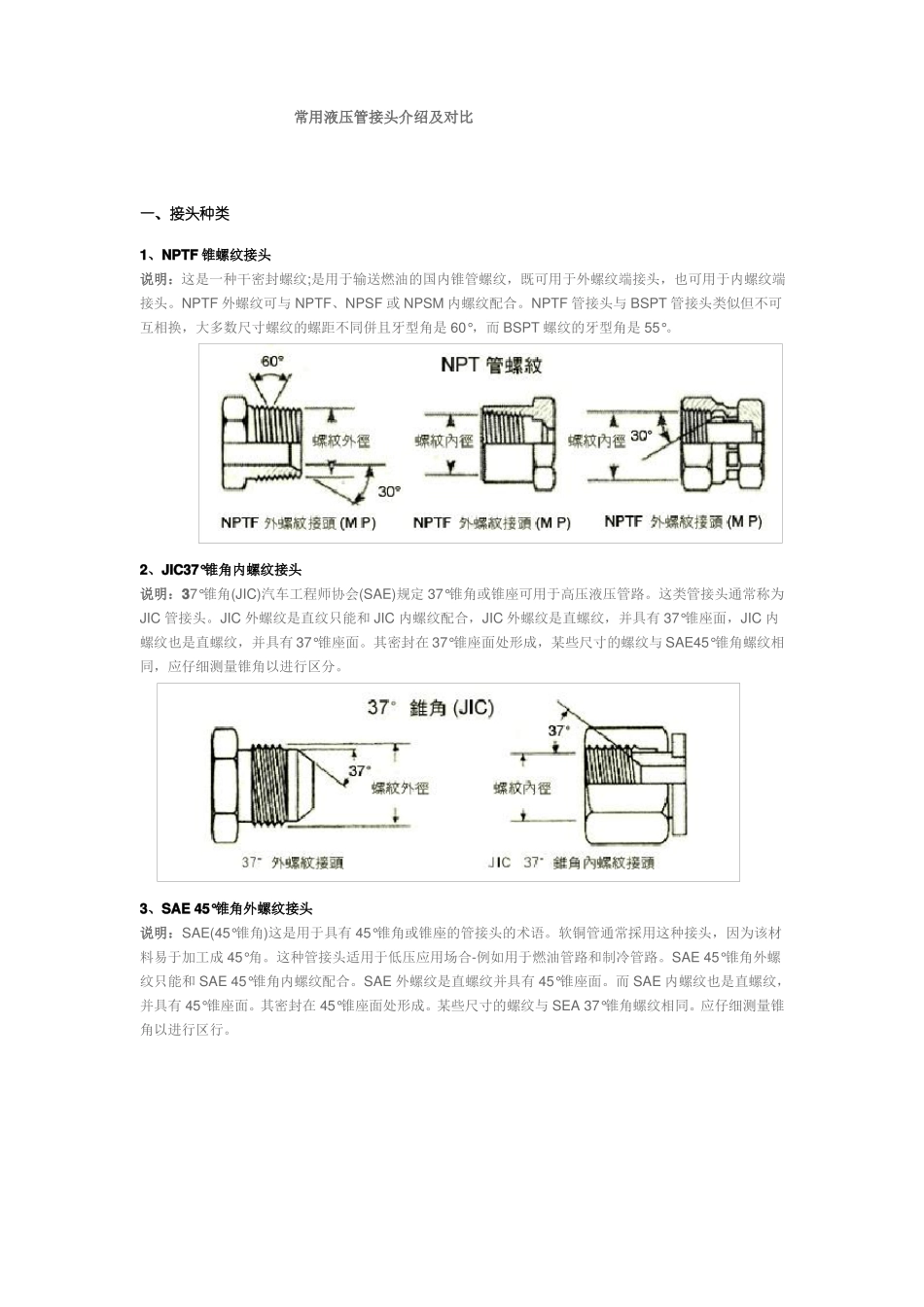

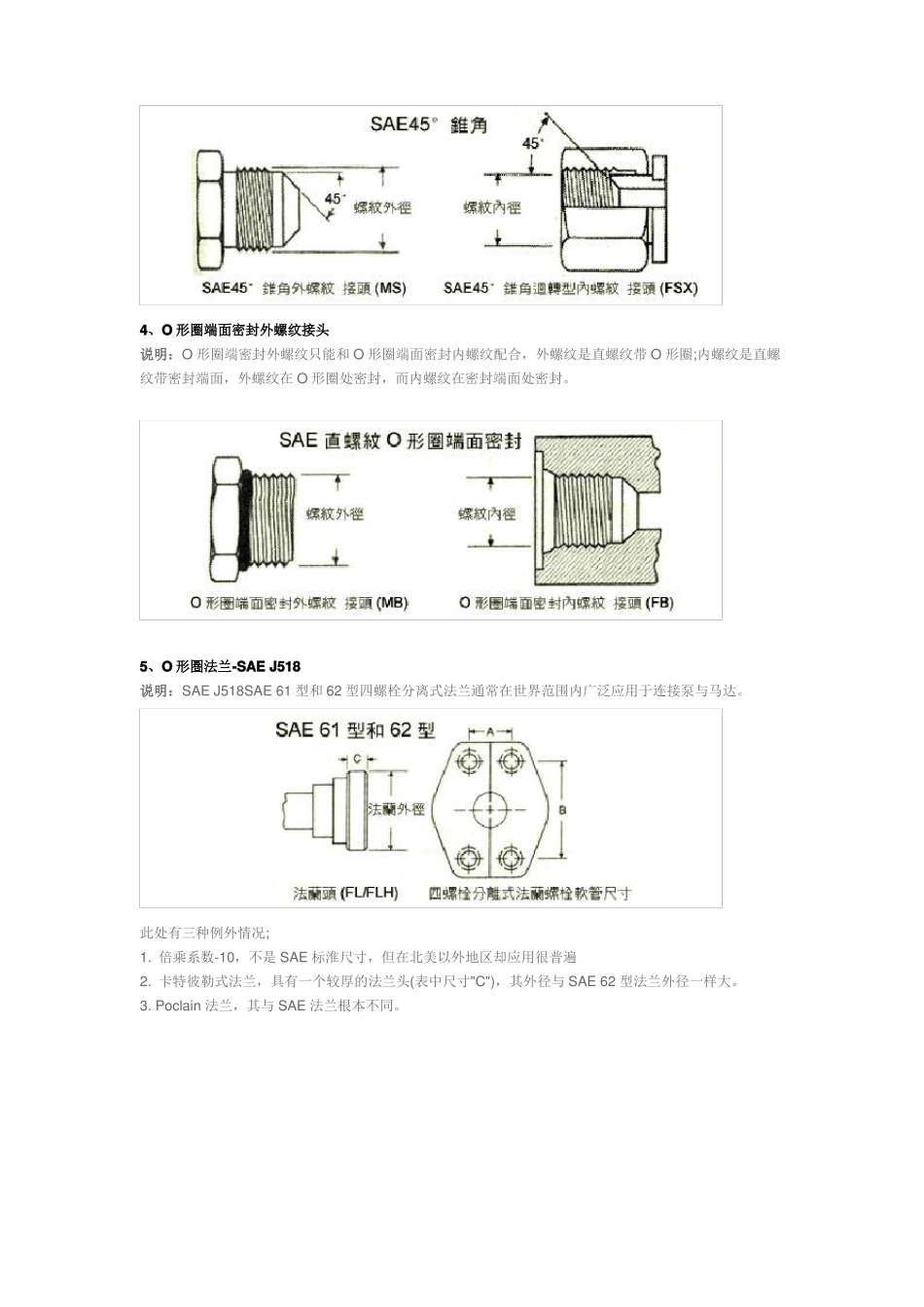

常用液压管接头介绍及对比一、接头种类1、NPTF 锥螺纹接头说明：这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹，既可用于外螺纹端接头，也可用于内螺纹端接头。NPTF 外螺纹可与 NPTF、NPSF 或 NPSM 内螺纹配合。NPTF 管接头与 BSPT 管接头类似但不可互相换，大多数尺寸螺纹的螺距不同併且牙型角是 60°，而 BSPT 螺纹的牙型角是 55°。2、JIC37°锥角内螺纹接头说明：37°锥角(JIC)汽车工程师协会(SAE)规定 37°锥角或锥座可用于高压液压管路。这类管接头通常称为JIC 管接头。JIC 外螺纹是直纹只能和 JIC 内螺纹配合，JIC 外螺纹是直螺纹，并具有 37°锥座面，JIC 内螺纹也是直螺纹，并具有 37°锥座面。其密封在 37°锥座面处形成，某些尺寸的螺纹与 SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。3、SAE 45°锥角外螺纹接头说明：SAE(45°锥角)这是用于具有 45°锥角或锥座的管接头的术语。软铜管通常採用这种接头，因为该材料易于加工成 45°角。这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。SAE 45°锥角外螺纹只能和 SAE 45°锥角内螺纹配合。SAE 外螺纹是直螺纹并具有 45°锥座面。而 SAE 内螺纹也是直螺纹，并具有 45°锥座面。其密封在 45°锥座面处形成。某些尺寸的螺纹与 SEA 37°锥角螺纹相同。应仔细测量锥角以进行区行。4、O 形圈端面密封外螺纹接头说明：O 形圈端密封外螺纹只能和 O 形圈端面密封内螺纹配合，外螺纹是直螺纹带 O 形圈;内螺纹是直螺纹带密封端面，外螺纹在 O 形圈处密封，而内螺纹在密封端面处密封。5、O 形圏法兰-SAE J518说明：SAE J518SAE 61 型和 62 型四螺栓分离式法兰通常在世界范围内广泛应用于连接泵与马达。此处有三种例外情况;1. 倍乘系数-10，不是 SAE 标淮尺寸，但在北美以外地区却应用很普遍2. 卡特彼勒式法兰，具有一个较厚的法兰头(表中尺寸"C")，其外径与 SAE 62 型法兰外径一样大。3. Poclain 法兰，其与 SAE 法兰根本不同。6、O 形圈平面密封固定型外螺纹接头说明：当外螺纹接头上 O 形圈与内螺纹接头上的平面接触时形成密封，在液压系统可以使用弹性体密封来控制洩漏，并且在防洩漏功能极为重要的情况下，可採用这一类管接头。7、压套式管接头说明：压套式固定型外螺纹接头只能与压套式内螺纹螺母及压套配合。外螺纹接头是直螺纹带 24°锥座。内螺纹头是直螺纹并带有作为密封面的压套。其密封在压套与...
