平台安装施工工艺

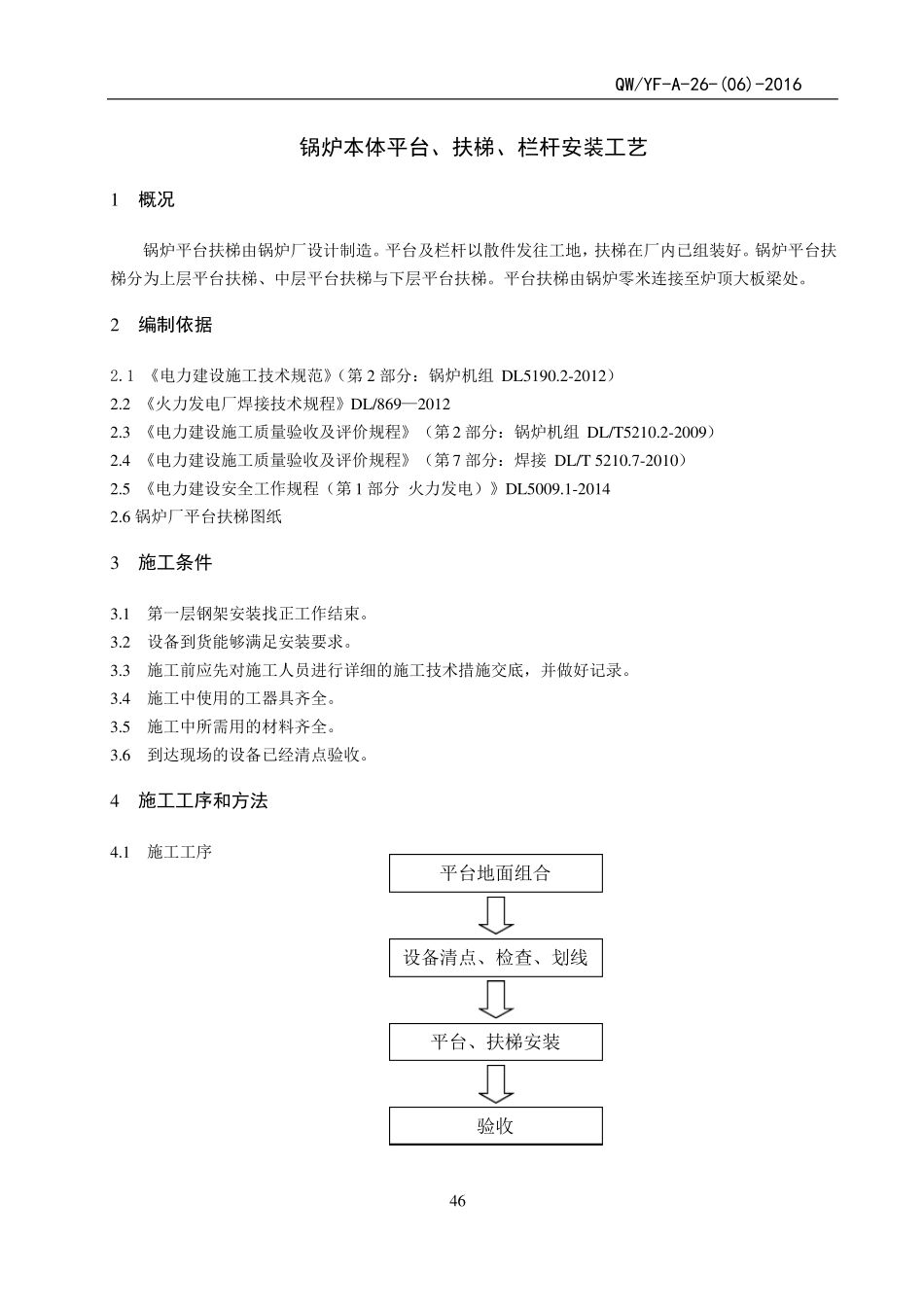

QW/YF-A-26-(06)-2016锅炉本体平台、扶梯、栏杆安装工艺1概况锅炉平台扶梯由锅炉厂设计制造。平台及栏杆以散件发往工地，扶梯在厂内已组装好。锅炉平台扶梯分为上层平台扶梯、中层平台扶梯与下层平台扶梯。平台扶梯由锅炉零米连接至炉顶大板梁处。2编制依据2.1 《电力建设施工技术规范》（第 2 部分：锅炉机组 DL5190.2-2012）2.2 《火力发电厂焊接技术规程》DL/869—20122.3 《电力建设施工质量验收及评价规程》（第 2 部分：锅炉机组 DL/T5210.2-2009）2.4 《电力建设施工质量验收及评价规程》（第 7 部分：焊接 DL/T 5210.7-2010）2.5 《电力建设安全工作规程（第 1 部分 火力发电）》DL5009.1-20142.6 锅炉厂平台扶梯图纸3施工条件3.1第一层钢架安装找正工作结束。3.2设备到货能够满足安装要求。3.3施工前应先对施工人员进行详细的施工技术措施交底，并做好记录。3.4施工中使用的工器具齐全。3.5施工中所需用的材料齐全。3.6到达现场的设备已经清点验收。4施工工序和方法4.1施工工序46平台地面组合设备清点、检查、划线平台、扶梯安装验收QW/YF-A-26-(06)-20164.2工序方法4.2.1设备清点、检查、划线施工人员在安装前，按图纸逐一核查所安装部件的尺寸、数量、厂家焊缝的外观质量，在平台框架侧面及钢架上划出安装位置线，安装时将此线同支架、吊梁或上梁上的位置线相照应。4.2.2地面组合平台采取小范围地面组合，组合时严格按图纸尺寸进行。在组合设计长度相等的平台时，应保证组件同其他组件相接头处平齐。地面组合的优点是：减少了高空作业量和保证安装质量。地面组合的原则是：a、小范围；b、栅格板应在不影响吊装的前提下全部安装完毕。栅格板在安装时要分清方向，立筋方向要一致美观整齐；固定装置要固定整齐、牢固。平台上的包装铁件应在地面清理、打磨干净。4.2.3平台扶梯的安装4.2.3.1支吊架的安装a、下料支吊架的下料应在地面严格按图纸尺寸进行，气割切口必须打磨干净。材料上的包装铁件必须清理、打磨干净。b、地面组合、焊接吊架（“门”字型）在地面组合时需将根部角铁同时焊接好，以利安装方便。大型吊架应进行加固，加固形式如下：吊架组合后用直角三角形法检验是否垂直。c、就位安装吊架吊装采用卷扬机或吊车进行，在吊装时采用垂直起吊以防止变形。吊架就位前应在生根部位划出基准线。吊架安装后用吊线坠法检测其是否垂直。图 1吊架加固图4.2.3.2平台安装4.2.3.2.1平台吊装就位时应绑扎牢固，同时要防止...
