发电机自并励励磁自动控制系统设计

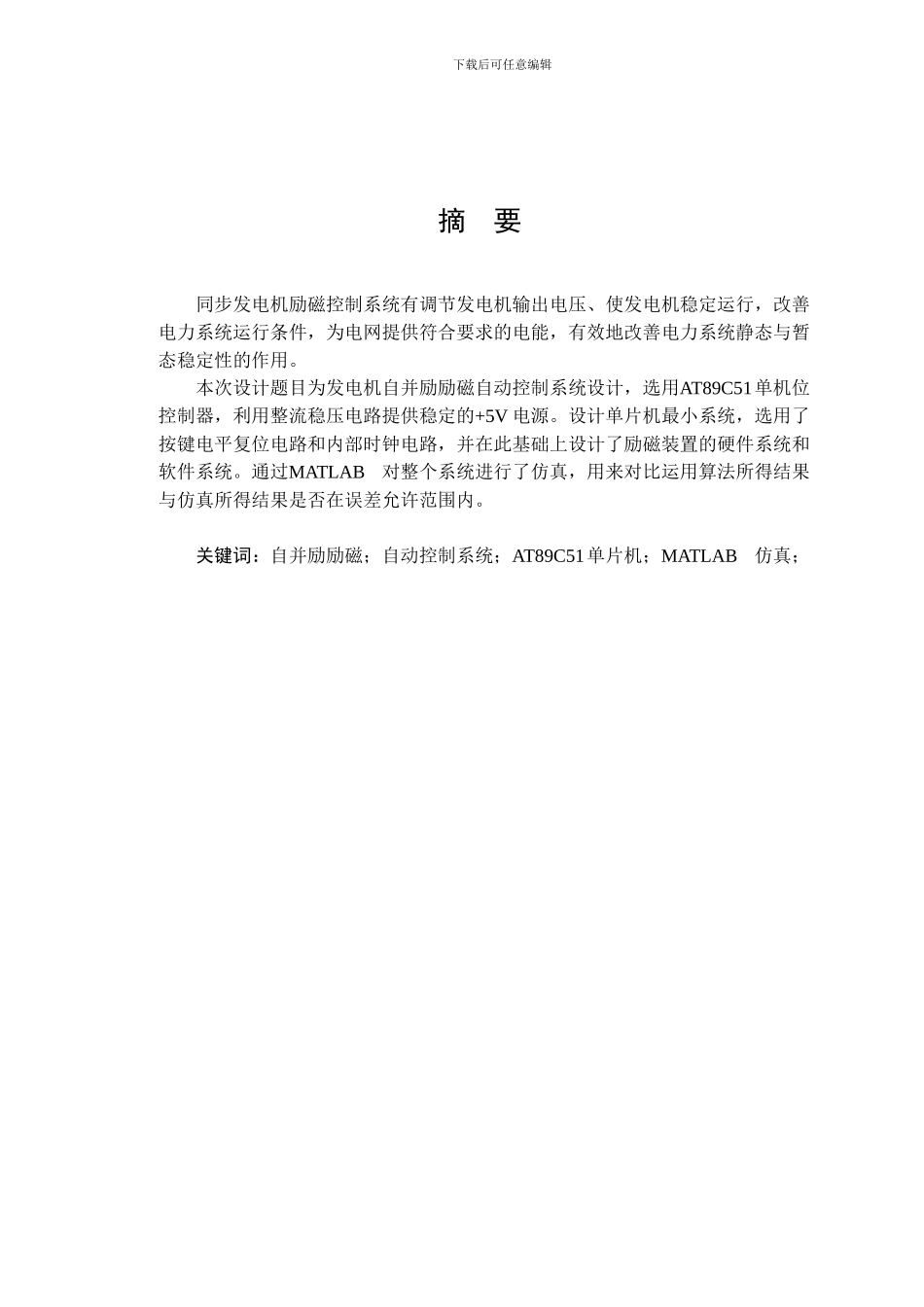

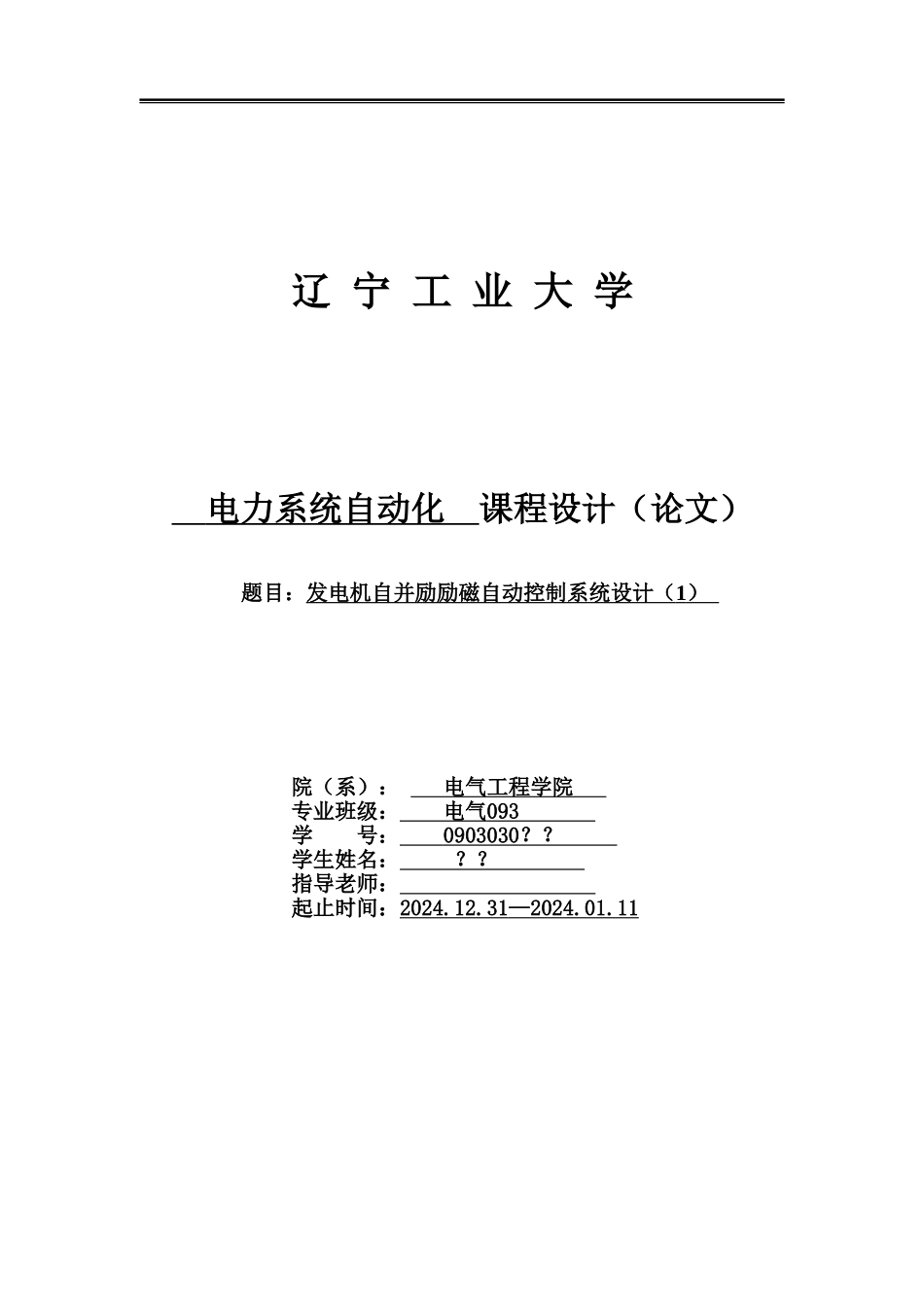

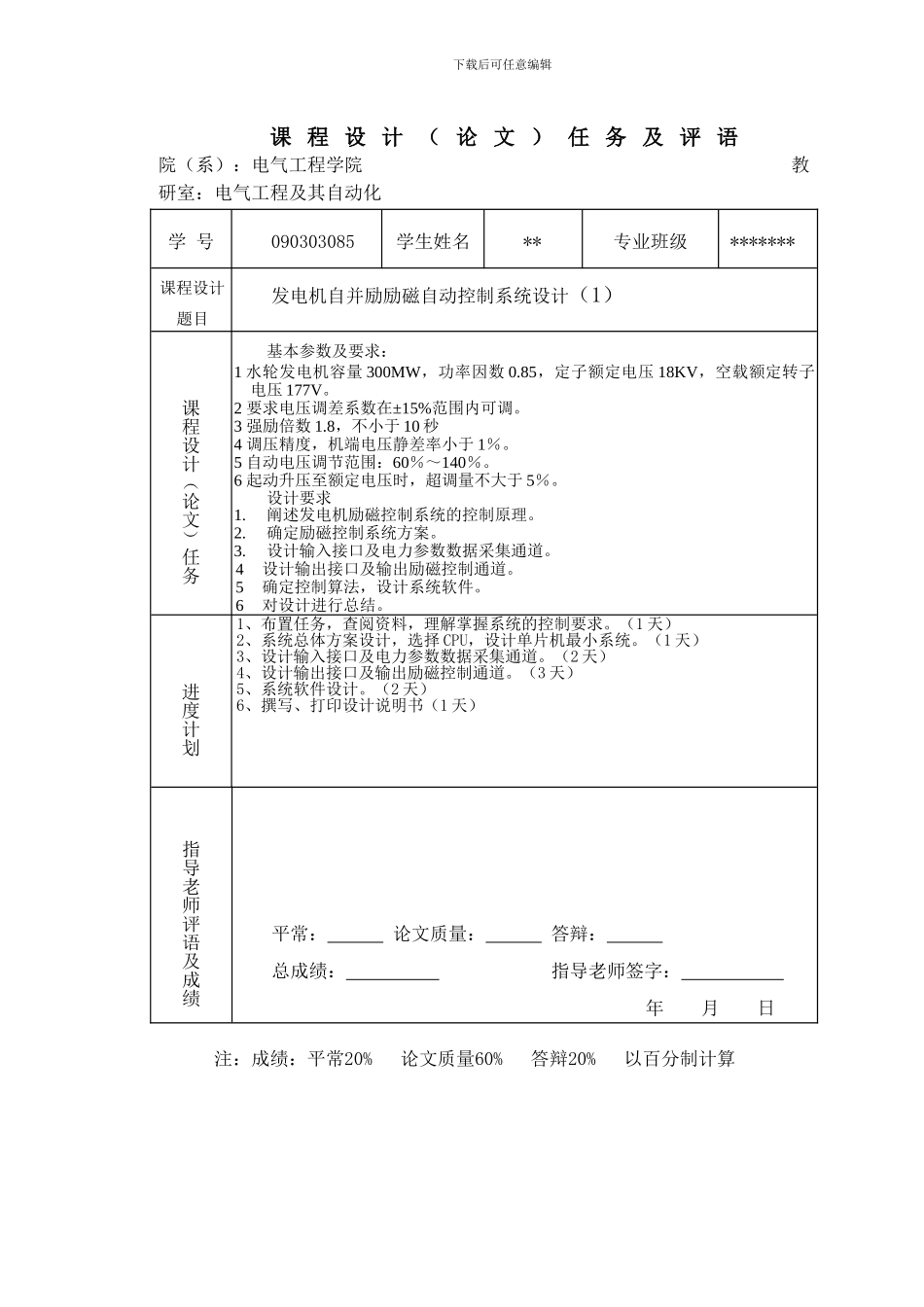

辽 宁 工 业 大 学 电力系统自动化 课程设计（论文）题目：发电机自并励励磁自动控制系统设计（ 1 ） 院（系）： 电气工程学院 专业班级： 电气 093 学 号： 0903030 ？？ 学生姓名： ？？ 指导老师： 起止时间：2024.12.31 — 2024.01.11 下载后可任意编辑课 程 设 计 （ 论 文 ） 任 务 及 评 语院（系）：电气工程学院 教研室：电气工程及其自动化 注：成绩：平常20% 论文质量60% 答辩20% 以百分制计算学 号090303085学生姓名**专业班级*******课程设计题目发电机自并励励磁自动控制系统设计（1）课程设计（论文）任务基本参数及要求：1 水轮发电机容量 300MW，功率因数 0.85，定子额定电压 18KV，空载额定转子电压 177V。2 要求电压调差系数在±15%范围内可调。3 强励倍数 1.8，不小于 10 秒4 调压精度，机端电压静差率小于 1％。5 自动电压调节范围：60％～140％。6 起动升压至额定电压时，超调量不大于 5％。设计要求1.阐述发电机励磁控制系统的控制原理。2.确定励磁控制系统方案。3.设计输入接口及电力参数数据采集通道。4设计输出接口及输出励磁控制通道。5确定控制算法，设计系统软件。6对设计进行总结。进度计划1、布置任务，查阅资料，理解掌握系统的控制要求。（1 天）2、系统总体方案设计，选择 CPU，设计单片机最小系统。（1 天）3、设计输入接口及电力参数数据采集通道。（2 天）4、设计输出接口及输出励磁控制通道。（3 天）5、系统软件设计。（2 天）6、撰写、打印设计说明书（1 天）指导老师评语及成绩平常： 论文质量： 答辩： 总成绩： 指导老师签字： 年 月 日下载后可任意编辑摘 要同步发电机励磁控制系统有调节发电机输出电压、使发电机稳定运行，改善电力系统运行条件，为电网提供符合要求的电能，有效地改善电力系统静态与暂态稳定性的作用。本次设计题目为发电机自并励励磁自动控制系统设计，选用AT89C51单机位控制器，利用整流稳压电路提供稳定的+5V 电源。设计单片机最小系统，选用了按键电平复位电路和内部时钟电路，并在此基础上设计了励磁装置的硬件系统和软件系统。通过MATLAB对整个系统进行了仿真，用来对比运用算法所得结果与仿真所得结果是否在误差允许范围内。关键词：自并励励磁；自动控制系统；AT89C51单片机；MATLAB仿真；下载后可任意编辑目 录下载后可任意编辑第1 章 绪论.................................................
