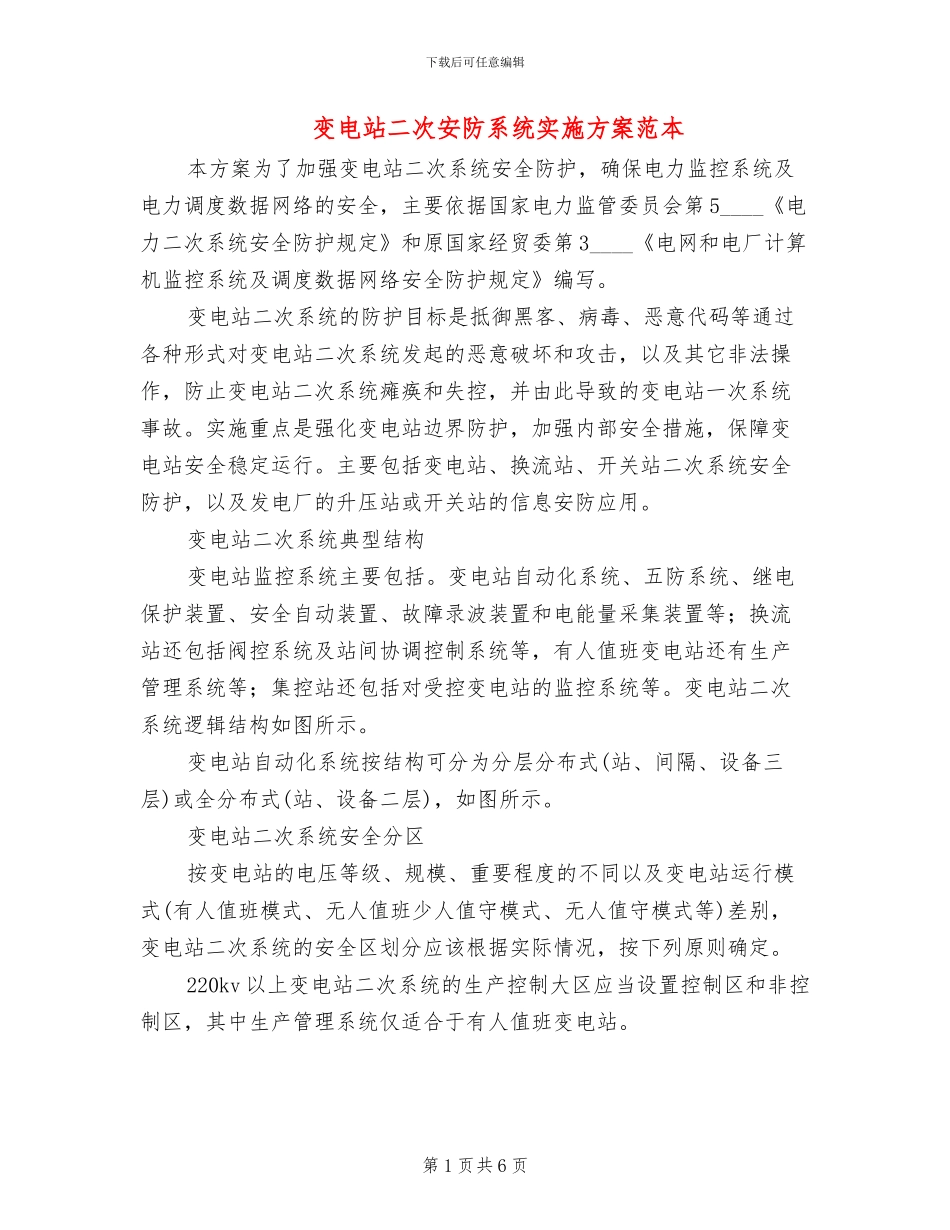

下载后可任意编辑变电站二次安防系统实施方案范本本方案为了加强变电站二次系统安全防护，确保电力监控系统及电力调度数据网络的安全，主要依据国家电力监管委员会第 5____《电力二次系统安全防护规定》和原国家经贸委第 3____《电网和电厂计算机监控系统及调度数据网络安全防护规定》编写
变电站二次系统的防护目标是抵御黑客、病毒、恶意代码等通过各种形式对变电站二次系统发起的恶意破坏和攻击，以及其它非法操作，防止变电站二次系统瘫痪和失控，并由此导致的变电站一次系统事故
实施重点是强化变电站边界防护，加强内部安全措施，保障变电站安全稳定运行
主要包括变电站、换流站、开关站二次系统安全防护，以及发电厂的升压站或开关站的信息安防应用
变电站二次系统典型结构变电站监控系统主要包括
变电站自动化系统、五防系统、继电保护装置、安全自动装置、故障录波装置和电能量采集装置等；换流站还包括阀控系统及站间协调控制系统等，有人值班变电站还有生产管理系统等；集控站还包括对受控变电站的监控系统等
变电站二次系统逻辑结构如图所示
变电站自动化系统按结构可分为分层分布式(站、间隔、设备三层)或全分布式(站、设备二层)，如图所示
变电站二次系统安全分区按变电站的电压等级、规模、重要程度的不同以及变电站运行模式(有人值班模式、无人值班少人值守模式、无人值守模式等)差别，变电站二次系统的安全区划分应该根据实际情况，按下列原则确定
220kv 以上变电站二次系统的生产控制大区应当设置控制区和非控制区，其中生产管理系统仅适合于有人值班变电站

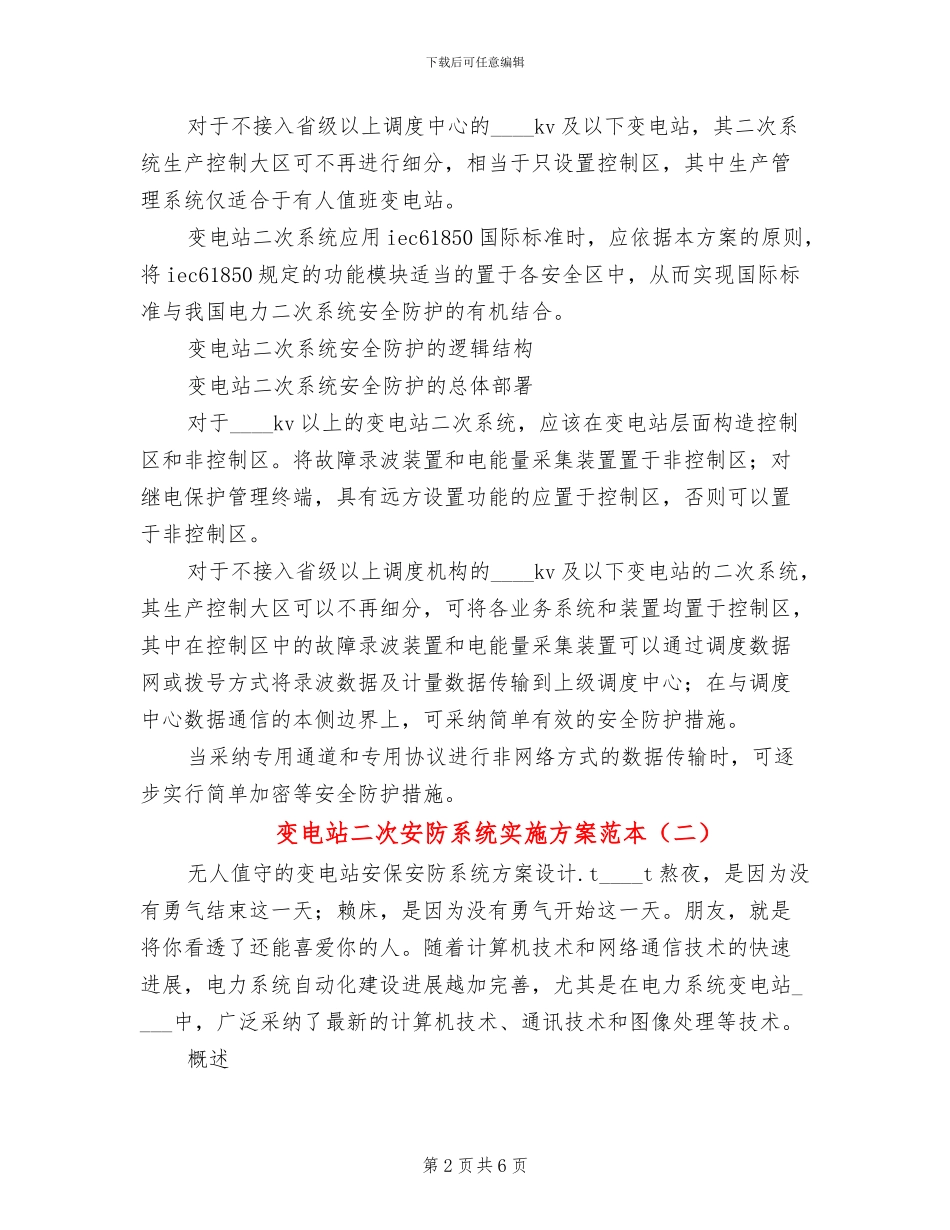

第 1 页共 6 页下载后可任意编辑对于不接入省级以上调度中心的____kv 及以下变电站，其二次系统生产控制大区可不再进行细分，相当于只设置控制区，其中生产管理系统仅适合于有人值班变电站
变电站二次系统应用 iec61850 国际标准时，应依据本方案的原则，将 iec61850 规定
