基于FPGA的模拟信号检测处理系统设计与仿真2

基于FPGA的模拟信号检测处理系统设计与仿真2_第1页
1/49

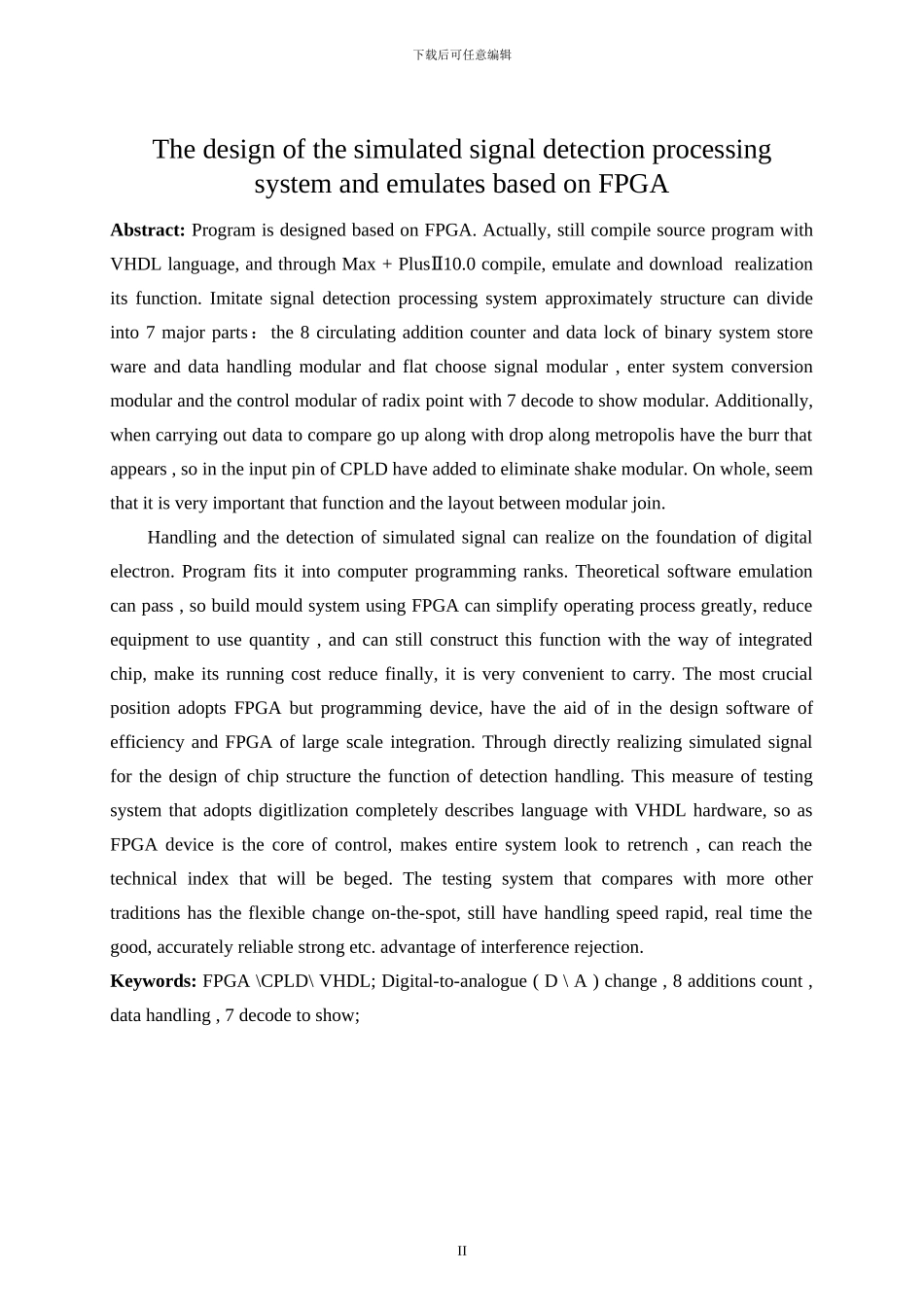

基于FPGA的模拟信号检测处理系统设计与仿真2_第2页
2/49

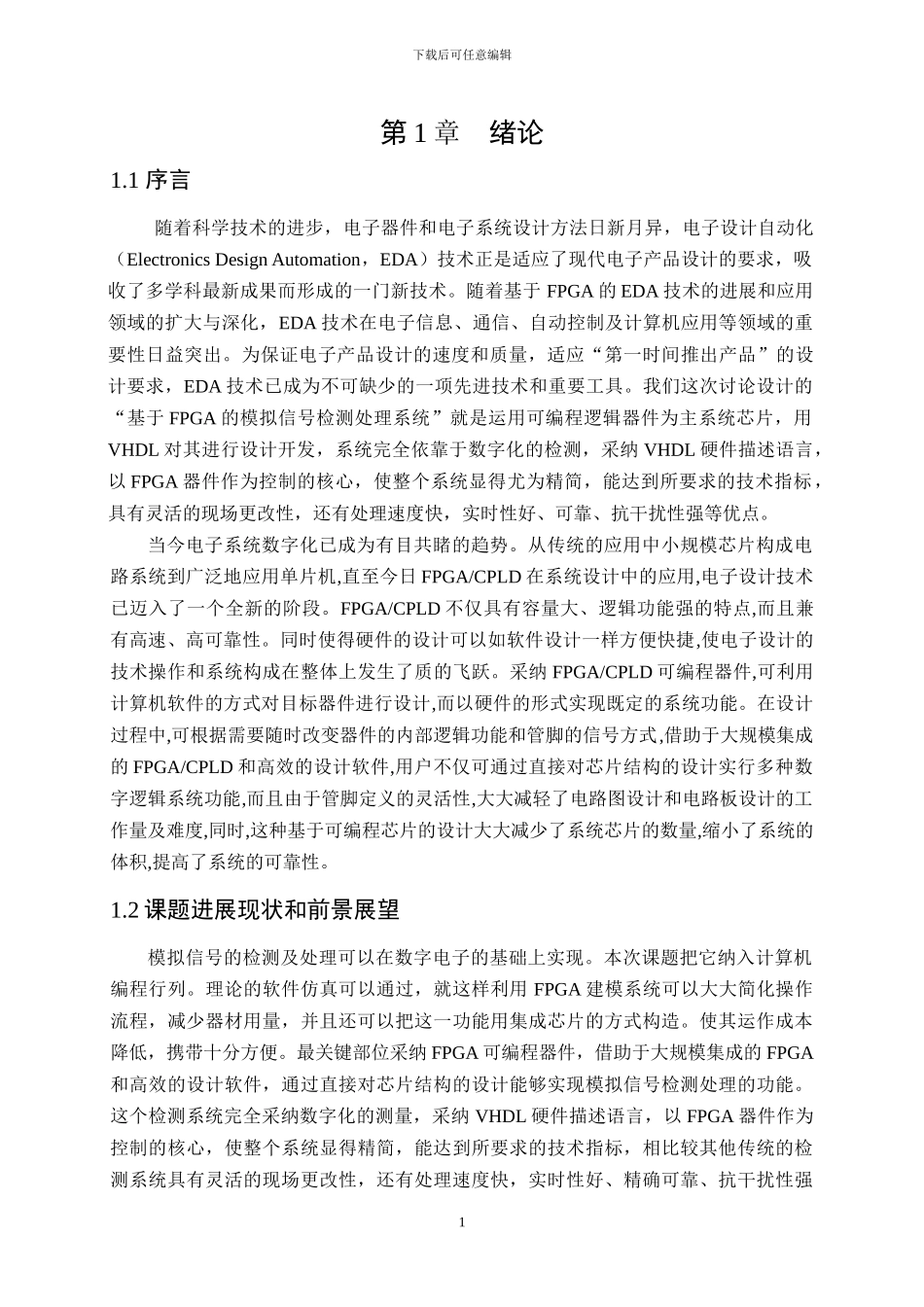

基于FPGA的模拟信号检测处理系统设计与仿真2_第3页
3/49
下载后可任意编辑基于 FPGA 的模拟信号检测处理系统设计与仿真摘 要:本次课题是基于 FPGA 设计。实际上仍然采纳 VHDL 语言编写源程序,并且通过 Max+Plus 10.0Ⅱ进行编译、仿真和下载实现其功能。模拟信号检测处理系统大致结构可以分为七个主要部分,即:8 位二进制循环加法计数器、数据锁存器、数据处理模块、片选信号模块、进制转换模块、小数点控制模块和七段译码显示模块等。另外,在进行数据比较时上升沿和下降沿都会有毛刺出现,所以在 CPLD 的输入管脚出添加了消抖动模块。整体上看来,模块间的布局与功能衔接都是非常重要的。模拟信号的检测及处理可以在数字电子的基础上实现。本次课题把它纳入计算机编程行列。理论的软件仿真可以通过,这样就利用 FPGA 建模系统可以大大简化操作流程,减少器材用量,并且还可以把这一功能用集成芯片的方式构造,最后使其运作成本降低,携带十分方便。最关键部位采纳 FPGA 可编程器件,借助于大规模集成的FPGA 和高效的设计软件。通过直接对芯片结构的设计能够实现模拟信号检测处理的功能。这个检测系统完全采纳数字化的测量,采纳 VHDL 硬件描述语言,以 FPGA 器件作为控制的核心,使整个系统显得精简,能达到所要求的技术指标。相比较其他传统的检测系统具有灵活的现场更改性,还有处理速度快,实时性好、精确可靠、抗干扰性强等优点。关键词:FPGA、CPLD、VHDL;数模(D\A)转换、8 位加法计数、数据锁存、数据处理、七段译码显示; I下载后可任意编辑The design of the simulated signal detection processing system and emulates based on FPGA Abstract: Program is designed based on FPGA. Actually, still compile source program with VHDL language, and through Max + Plus 10.0 compile, emulate and download realizationⅡ its function. Imitate signal detection processing system approximately structure can divide into 7 major parts:the 8 circulating addition counter and data lock of binary system store ware and data handling modular and flat choose signal modular , enter system conversion modular and the control modular of radix point with 7 decode to show modular. Additionally, when carrying out data to compare go...
