基于GSM和AVR单片机的智能家居控制系统

基于GSM和AVR单片机的智能家居控制系统_第1页
1/28
基于GSM和AVR单片机的智能家居控制系统_第2页
2/28
基于GSM和AVR单片机的智能家居控制系统_第3页
3/28

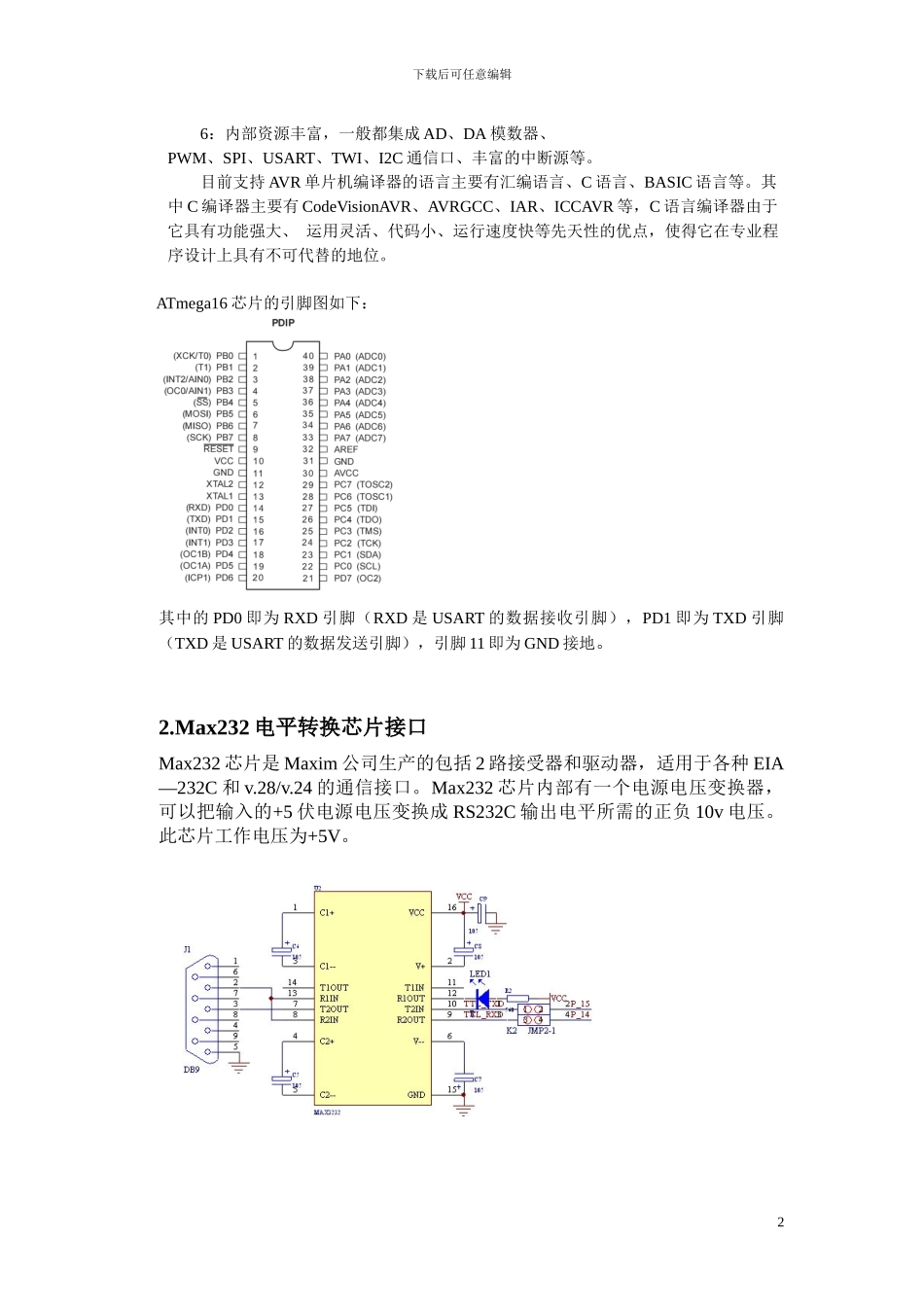

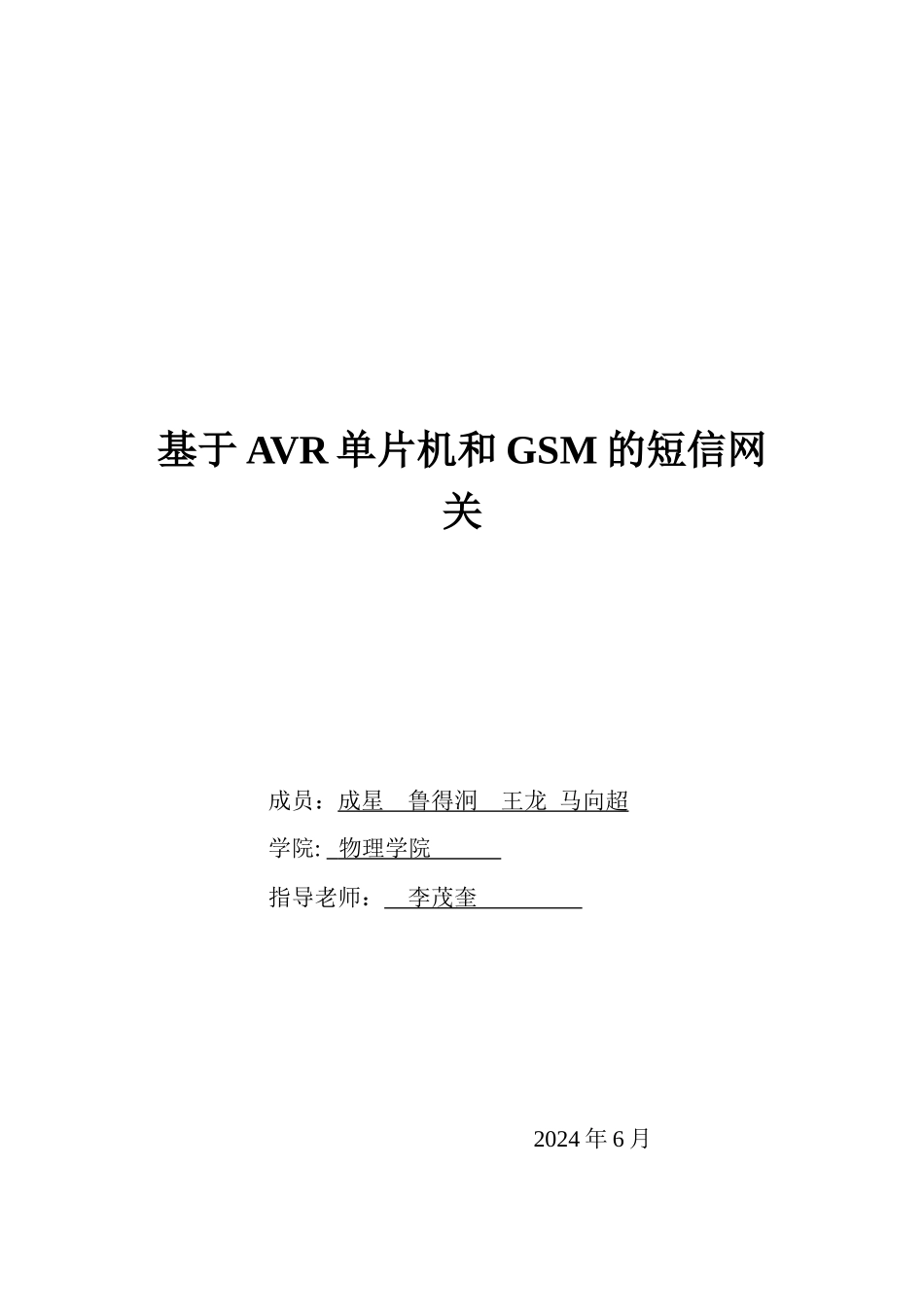

基于 AVR 单片机和 GSM 的短信网关成员:成星 鲁得泂 王龙 马向超学院: 物理学院 指导老师: 李茂奎 2024 年 6 月下载后可任意编辑基于 AVR 单片机和 GSM 的短信网关 物理学院 成星 鲁得泂 王龙 马向超摘要:本产品以 AVR 系列单片机 ATMEGA16 为控制核心,以 GSM 短信息发送与接收模块 wavecome 为辅助设备,来实现短信的发送与接收功能,进而实现远程的通信与控制。关键词:GSM ATMEGA16 单片机 设计背景:随着 3G 网络的出现,以及 3G 手机的普及,无线通讯技术已经进展到相当成熟的水平,而无线控制也在各种场合极大的发挥着作用。GSM 模块与单片机通信是 GSM 模块应用的一个核心技术。我们所设计的系统,利用单片机的串行口知识,来实现与 GSM 模块的通信,以对无线通讯和无线控制有一个更加清楚的认识。一、系统设计的目的、用途及功能:目的:利用单片机的串口功能,实现与 GSM 模块的通讯,进而实现短信的发送功能。用途与功能:可实现远程的无线通讯,也可增加扩展实现远程控制功能。二、硬件设计思想与原理图1.单片机的接口我们使用的是 Atmel 公司的 AVR 高速 8 位微控制器 ATmega16 。ATmega16 芯片为40 个引脚,内部集成了 1K 字节的 RAM、512 字节的 EEPROM、16K 字节的 Flash 以及 2个 UART 串行接口等。由于采纳了高性能的 MCU,省掉了大量的外围器件,如外扩RAM、ROM 存储器等,使硬件结构大大简化,提高了系统的可靠性。它与 51 单片机、PIC 单片机相比具有一系列的优点:1:在相同的系统时钟下 AVR 运行速度最快;2: 芯片内部的 Flsah、EEPROM、SRAM 容量较大;3:所有型号的 Flash、EEPROM 都可以反复烧写、全部支持在线编程烧写(ISP);4:多种频率的内部 RC 振荡器、上电自动复位、看门狗、启动延时等功能,零外围电路也可以工作;5:每个 IO 口都可以以推换驱动的方式输出高、低电平,驱动能力强;1下载后可任意编辑6:内部资源丰富,一般都集成 AD、DA 模数器、PWM、SPI、USART、TWI、I2C 通信口、丰富的中断源等。目前支持 AVR 单片机编译器的语言主要有汇编语言、C 语言、BASIC 语言等。其中 C 编译器主要有 CodeVisionAVR、AVRGCC、IAR、ICCAVR 等,C 语言编译器由于它具有功能强大、 运用灵活、代码小、运行速度快等先天性的优点,使得它在专业程序设计上具有不可代替的地位。ATmega16 芯片的引脚图如下:其中的 PD0 即...
