基于FMC 的KU115KU085高性能PCIe载板

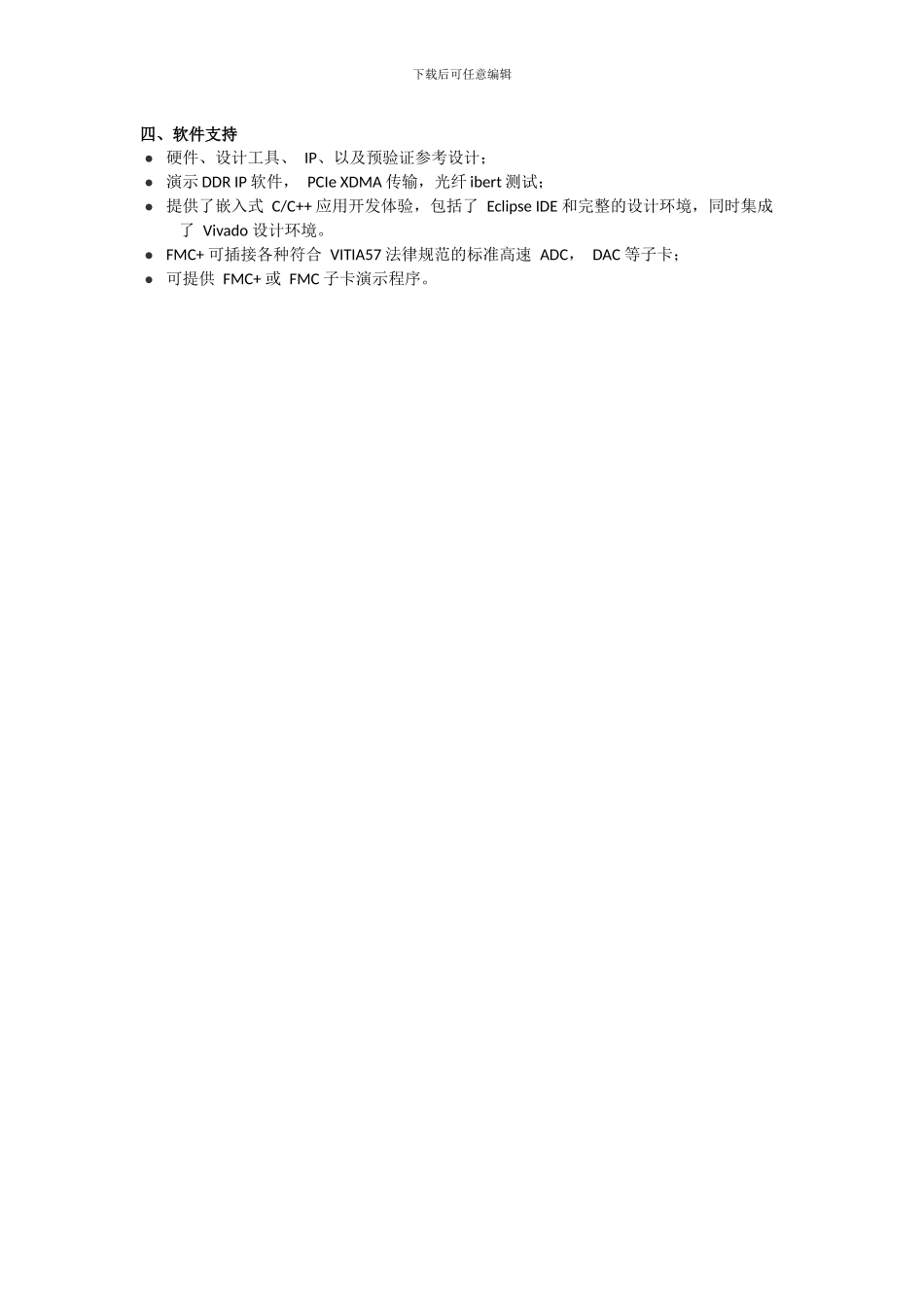

下载后可任意编辑基于 FMC+的 KU115/ KU085 高性能 PCIe 载板一、板卡概述板卡主控芯片采纳 Xilinx 公司 Kintex UltraScale 系列 FPGA 家族中的 XCKU115-FLVA1517（兼容 XCKU085-FLVA1517）。板载 2 组 64bit 的DDR4 SDRAM，支持 Micro USB 转接串口或者 JTAG 口，支持一个 SFP+ 和一个 QSFP+ 光纤接口以及 FMC+ 扩展接口。QT7012 板卡提供一路标准 FMC+ 接口，该接口符合 ANSI/VITA 57.4 标准，可以根据应用需求灵活地选择 FMC+ 或者 FMC 子卡，比如 ADC 子卡、DAC 子卡以及光纤子卡等。同时可支持 Windows，Linux 上位机驱动。下载后可任意编辑二、主要规格 ● 多颗兼容 FPGA 芯片，可根据需要灵活选择； ● 预留 JTAG 和测试接口；● 扩展 I/O，一个 FMC+的扩展连接器，提供 24 个 GTX，和 LA，HA，HB 信号； ● 一个 SFP+ 光纤接口或者 4 路 SSMC 射频形式接口 IO； ● 一个 QSFP+ 光纤接口； ● 2 组 64Bit DDR4 SDRAM，单组容量 2GB； ● 支持利用 SPI X4 模式配置程序； ● 支持利用 SPI X4 模式存储数据； ● 支持利用 EEPROM 存储数据； ● 电源时序控制和总功耗监控； ● 板载温度传感器； ● 支持 Micro USB 转接串口或者 JTAG 口； ● 支持 PCIe 3.0 X8 接口，支持与 PC 的高速数据交互功能； ● 支持单独 12V 供电（脱离 PC 机） ●标准 PCIe 全高半长 167.5 *111 mm三、产品应用 ● 软件无线电 ● FPGA 信号处理 ● 雷达图像处理 ● 卫星通信系统 ● 图形图像硬件加速器 ● 基带通信接收 ● 汽车驾驶员辅助 ● 工厂自动化等高端嵌入式应用开发平台下载后可任意编辑四、软件支持 ● 硬件、设计工具、 IP、以及预验证参考设计； ● 演示 DDR IP 软件， PCIe XDMA 传输，光纤 ibert 测试； ● 提供了嵌入式 C/C++ 应用开发体验，包括了 Eclipse IDE 和完整的设计环境，同时集成了 Vivado 设计环境。 ● FMC+ 可插接各种符合 VITIA57 法律规范的标准高速 ADC， DAC 等子卡； ● 可提供 FMC+ 或 FMC 子卡演示程序。
