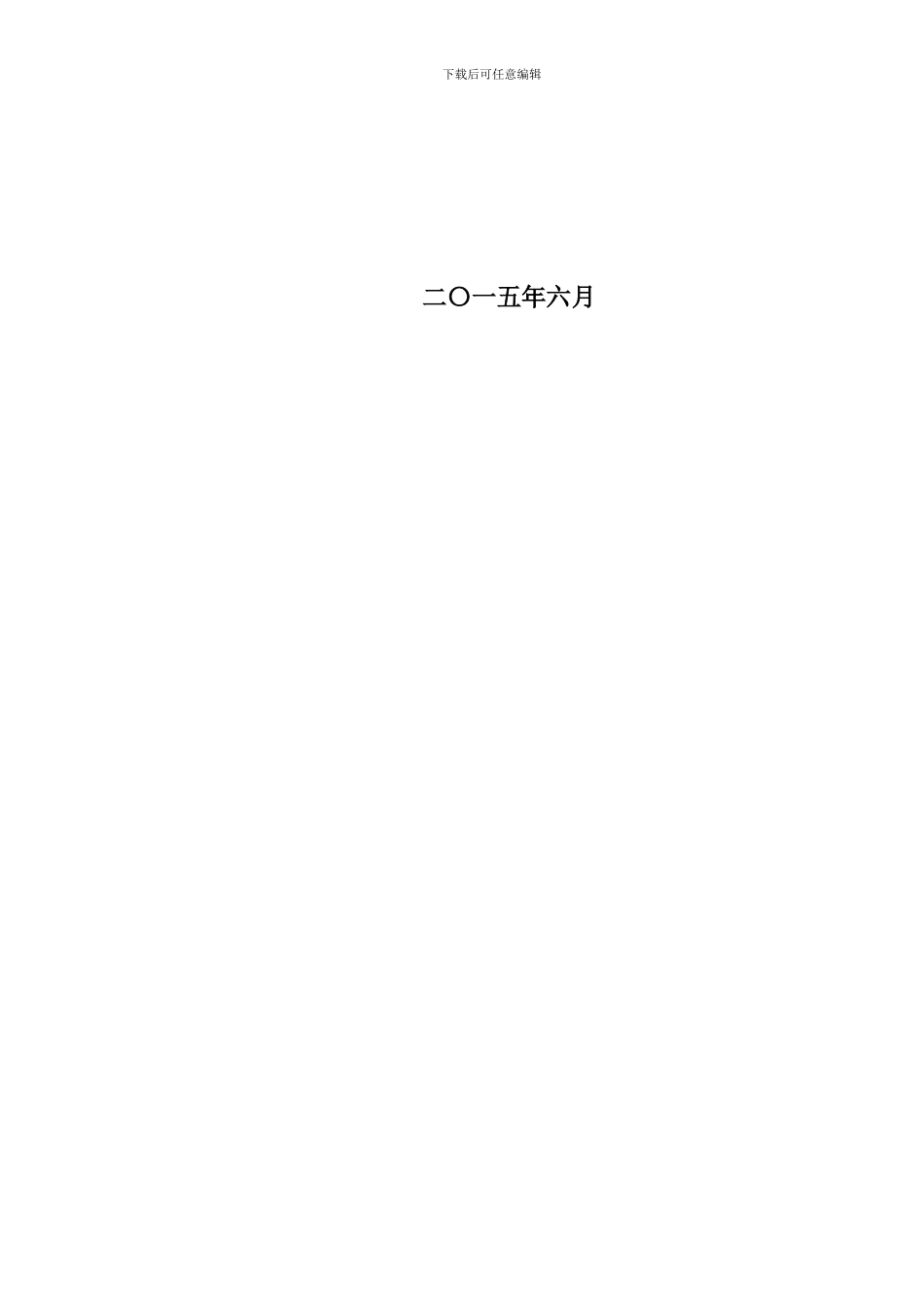

下载后可任意编辑电气控制与 PLC 课程设计题目：自动洗车机院 系：工学院电气与电子工程系专 业：电气工程及其自动化 班 级：电气工程 XXXX 班 姓 名：XXXXXX 学 号：XXXXXXXXXXXX 指导老师：XXXXXX 下载后可任意编辑二〇一五年六月下载后可任意编辑PLC 课程设计任务书一、基本情况 学时：1 周 学分：1 学分 适应班级：二、进度安排本设计共安排 1 周，合计 30 学时，具体分配如下：实习动员及准备工作： 1 学时总体方案设计：4 学时硬件设计：10 学时软件设计：10 学时撰写设计报告：4 学时总结： 1 学时老师辅导： 随时三、基本要求1、课程设计的基本要求电气控制与 PLC 课程设计的主要内容包括：理论设计与撰写设计报告等。其中理论设计又包括总体方案选择，硬件系统设计、软件系统设计；硬件设计包括单元电路，选择元器件及计算参数等；软件设计包括模块化层次结构图，程序流程图，应用程序。程序设计是课程设计的关键环节，通过进一步完善程序设计，使之达到课题所要求的指标。课程设计的最后要求是写出设计总结报告，把设计内容进行全面的总结，若有实践条件，把实践内容上升到理论高度。2、课程设计的教学要求电气控制与 PLC 课程设计的教学采纳相对集中的方式进行，以班为单位全班学生下载后可任意编辑集中到设计室进行。做到实训教学课堂化，严格考勤制度，在实训期间累计旷课达到 6节以上，或者迟到、早退累计达到 6 次以上的学生，该课程考核按不及格处理。在实训期间需要外出查找资料，必须在指定的时间内方可外出。课程设计的任务相对分散，每 3-4 名学生组成一个小组，完成一个课题的设计。小组成员既有分工、又要协作，同一小组的成员之间可以相互探讨、协商，可以互相借鉴或参考别人的设计方法和经验。但每个学生必须单独完成设计任务，要有完整的设计资料，独立撰写设计报告，设计报告雷同率超过 50%的课程设计考核按不及格处理。四、设计题目及控制要求题目：自动洗车机要求：1.按下启动按钮，洗车机开始往右移，喷水设备开始喷水，刷子开始洗刷。2.洗车机右移到达右极限开关后，开始左移，喷水及刷子继续工作。3.洗车机左移到达极限位置后，开始右移，喷水机及刷子停止工作，清洗机设备开始动作喷洒清洗剂。4.洗车机右移到达极限位置，开始左移，继续喷洒清洁剂。5.洗车机左移到达极限位置，开始右移，清洁剂停止喷洒，当洗车机往右移 3s 后停止，刷子开始洗刷。6.刷子洗刷 5s ...
