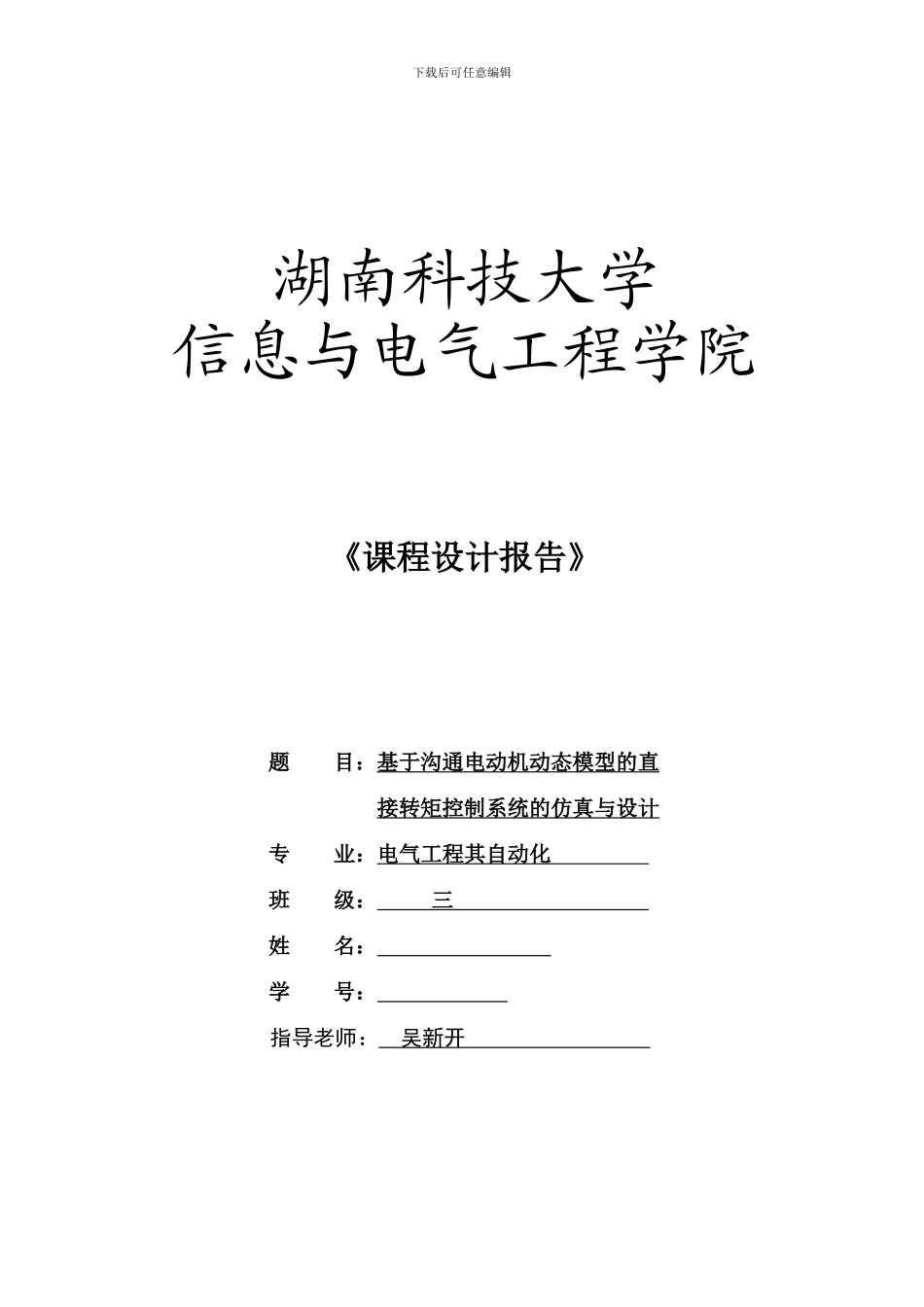

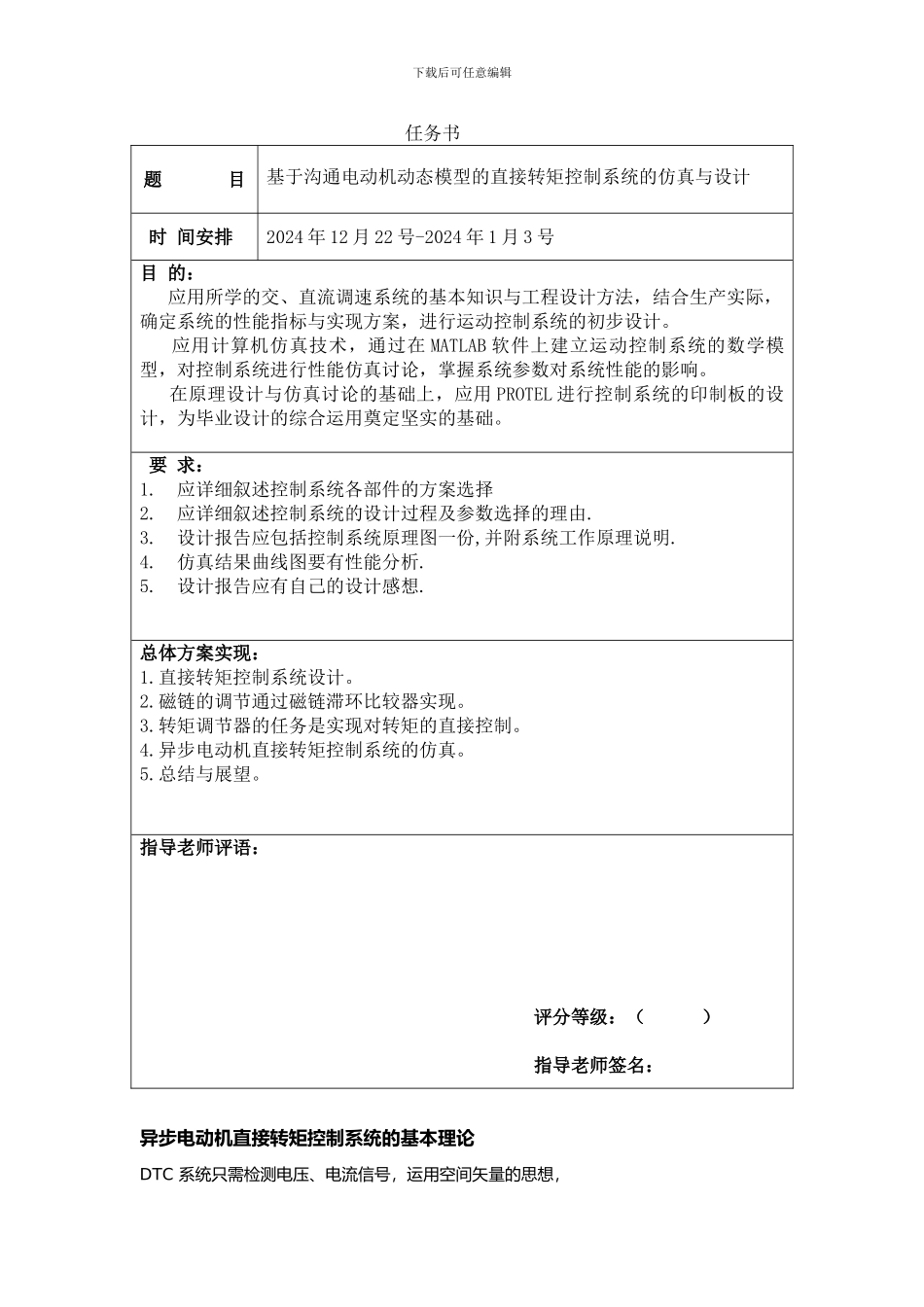

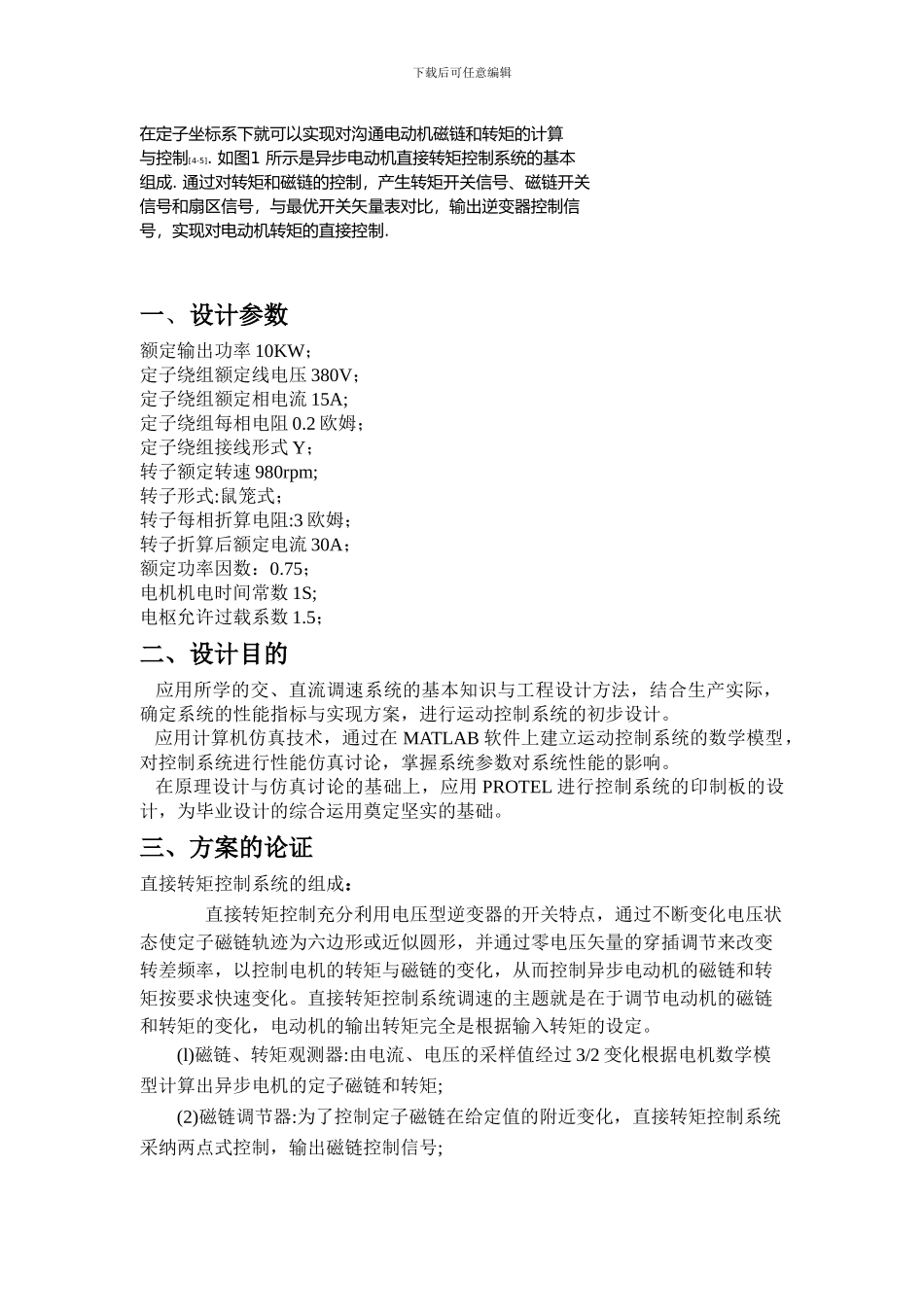

下载后可任意编辑 湖南科技大学信息与电气工程学院《课程设计报告》题 目：基于沟通电动机动态模型的直 接转矩控制系统的仿真与设计专 业：电气工程其自动化 班 级： 三 姓 名： 学 号： 指导老师： 吴新开 下载后可任意编辑任务书题 目基于沟通电动机动态模型的直接转矩控制系统的仿真与设计 时 间安排2024 年 12 月 22 号-2024 年 1 月 3 号目 的： 应用所学的交、直流调速系统的基本知识与工程设计方法，结合生产实际，确定系统的性能指标与实现方案，进行运动控制系统的初步设计。 应用计算机仿真技术，通过在 MATLAB 软件上建立运动控制系统的数学模型，对控制系统进行性能仿真讨论，掌握系统参数对系统性能的影响。 在原理设计与仿真讨论的基础上，应用 PROTEL 进行控制系统的印制板的设计，为毕业设计的综合运用奠定坚实的基础。 要 求：1. 应详细叙述控制系统各部件的方案选择2. 应详细叙述控制系统的设计过程及参数选择的理由.3. 设计报告应包括控制系统原理图一份,并附系统工作原理说明.4. 仿真结果曲线图要有性能分析.5. 设计报告应有自己的设计感想. 总体方案实现：1.直接转矩控制系统设计。2.磁链的调节通过磁链滞环比较器实现。3.转矩调节器的任务是实现对转矩的直接控制。4.异步电动机直接转矩控制系统的仿真。5.总结与展望。指导老师评语：评分等级：（ ）指导老师签名：异步电动机直接转矩控制系统的基本理论DTC 系统只需检测电压、电流信号，运用空间矢量的思想，下载后可任意编辑在定子坐标系下就可以实现对沟通电动机磁链和转矩的计算与控制[4-5]. 如图1 所示是异步电动机直接转矩控制系统的基本组成. 通过对转矩和磁链的控制，产生转矩开关信号、磁链开关信号和扇区信号，与最优开关矢量表对比，输出逆变器控制信号，实现对电动机转矩的直接控制.一、设计参数额定输出功率 10KW； 定子绕组额定线电压 380V；定子绕组额定相电流 15A; 定子绕组每相电阻 0.2 欧姆；定子绕组接线形式 Y； 转子额定转速 980rpm;转子形式:鼠笼式； 转子每相折算电阻:3 欧姆；转子折算后额定电流 30A； 额定功率因数：0.75；电机机电时间常数 1S; 电枢允许过载系数 1.5；二、设计目的 应用所学的交、直流调速系统的基本知识与工程设计方法，结合生产实际，确定系统的性能指标与实现方案，进行运动控制系统的初步设计。 应用计算机仿真技术，通过在 MATLAB 软件上建立运动控制...
