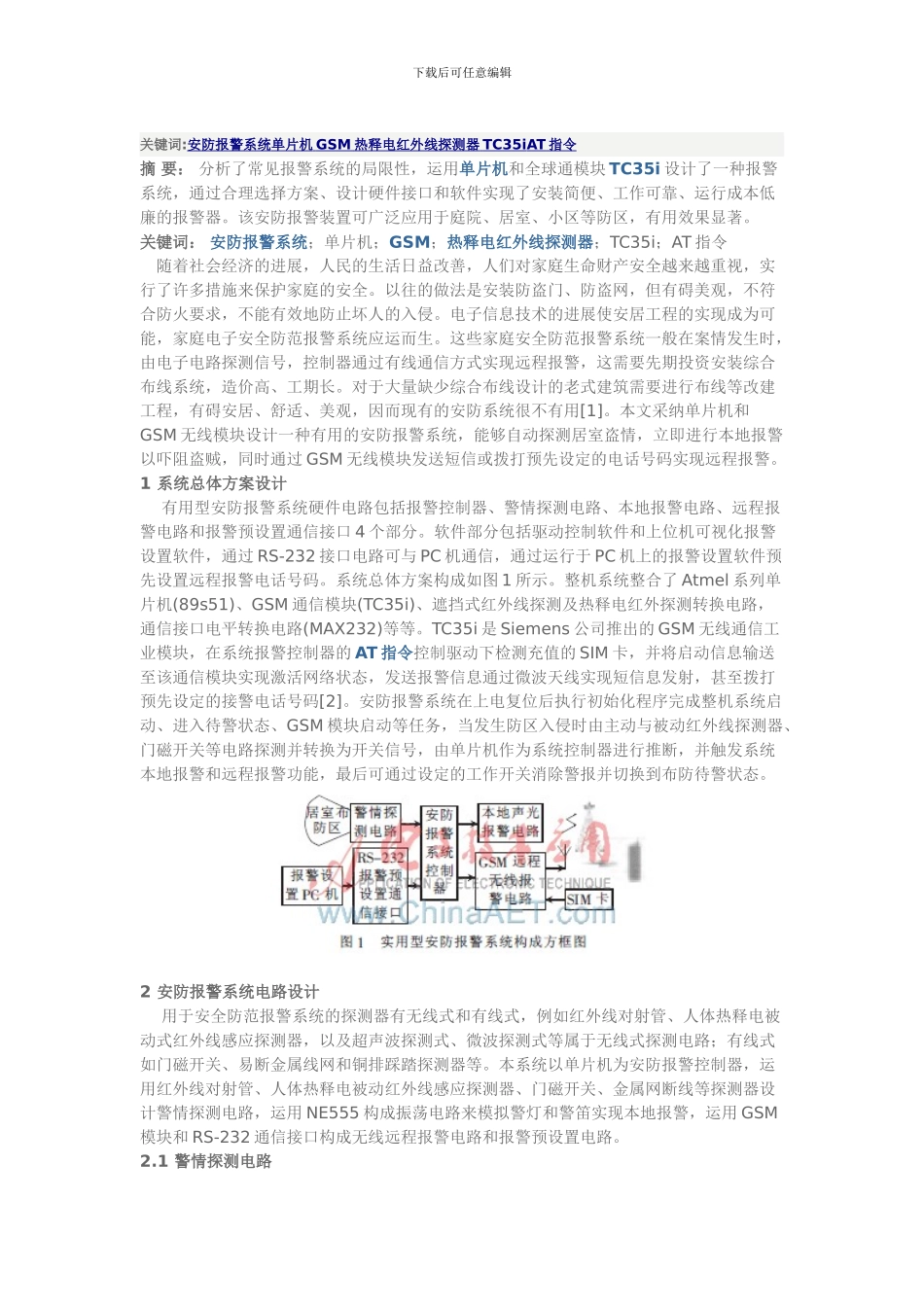

下载后可任意编辑关键词:安防报警系统 单片机 GSM 热释电红外线探测器 TC35i AT 指令 摘 要： 分析了常见报警系统的局限性，运用单片机和全球通模块 TC35i 设计了一种报警系统，通过合理选择方案、设计硬件接口和软件实现了安装简便、工作可靠、运行成本低廉的报警器。该安防报警装置可广泛应用于庭院、居室、小区等防区，有用效果显著。关键词： 安防报警系统；单片机；GSM；热释电红外线探测器；TC35i；AT 指令 随着社会经济的进展，人民的生活日益改善，人们对家庭生命财产安全越来越重视，实行了许多措施来保护家庭的安全。以往的做法是安装防盗门、防盗网，但有碍美观，不符合防火要求，不能有效地防止坏人的入侵。电子信息技术的进展使安居工程的实现成为可能，家庭电子安全防范报警系统应运而生。这些家庭安全防范报警系统一般在案情发生时，由电子电路探测信号，控制器通过有线通信方式实现远程报警，这需要先期投资安装综合布线系统，造价高、工期长。对于大量缺少综合布线设计的老式建筑需要进行布线等改建工程，有碍安居、舒适、美观，因而现有的安防系统很不有用[1]。本文采纳单片机和GSM 无线模块设计一种有用的安防报警系统，能够自动探测居室盗情，立即进行本地报警以吓阻盗贼，同时通过 GSM 无线模块发送短信或拨打预先设定的电话号码实现远程报警。1 系统总体方案设计 有用型安防报警系统硬件电路包括报警控制器、警情探测电路、本地报警电路、远程报警电路和报警预设置通信接口 4 个部分。软件部分包括驱动控制软件和上位机可视化报警设置软件，通过 RS-232 接口电路可与 PC 机通信，通过运行于 PC 机上的报警设置软件预先设置远程报警电话号码。系统总体方案构成如图 1 所示。整机系统整合了 Atmel 系列单片机(89s51)、GSM 通信模块(TC35i)、遮挡式红外线探测及热释电红外探测转换电路，通信接口电平转换电路(MAX232)等等。TC35i 是 Siemens 公司推出的 GSM 无线通信工业模块，在系统报警控制器的 AT 指令控制驱动下检测充值的 SIM 卡，并将启动信息输送至该通信模块实现激活网络状态，发送报警信息通过微波天线实现短信息发射，甚至拨打预先设定的接警电话号码[2]。安防报警系统在上电复位后执行初始化程序完成整机系统启动、进入待警状态、GSM 模块启动等任务，当发生防区入侵时由主动与被动红外线探测器、门磁开关等电路探测并转换为开关信号，由单片机作为系统控制器进行推断，...
