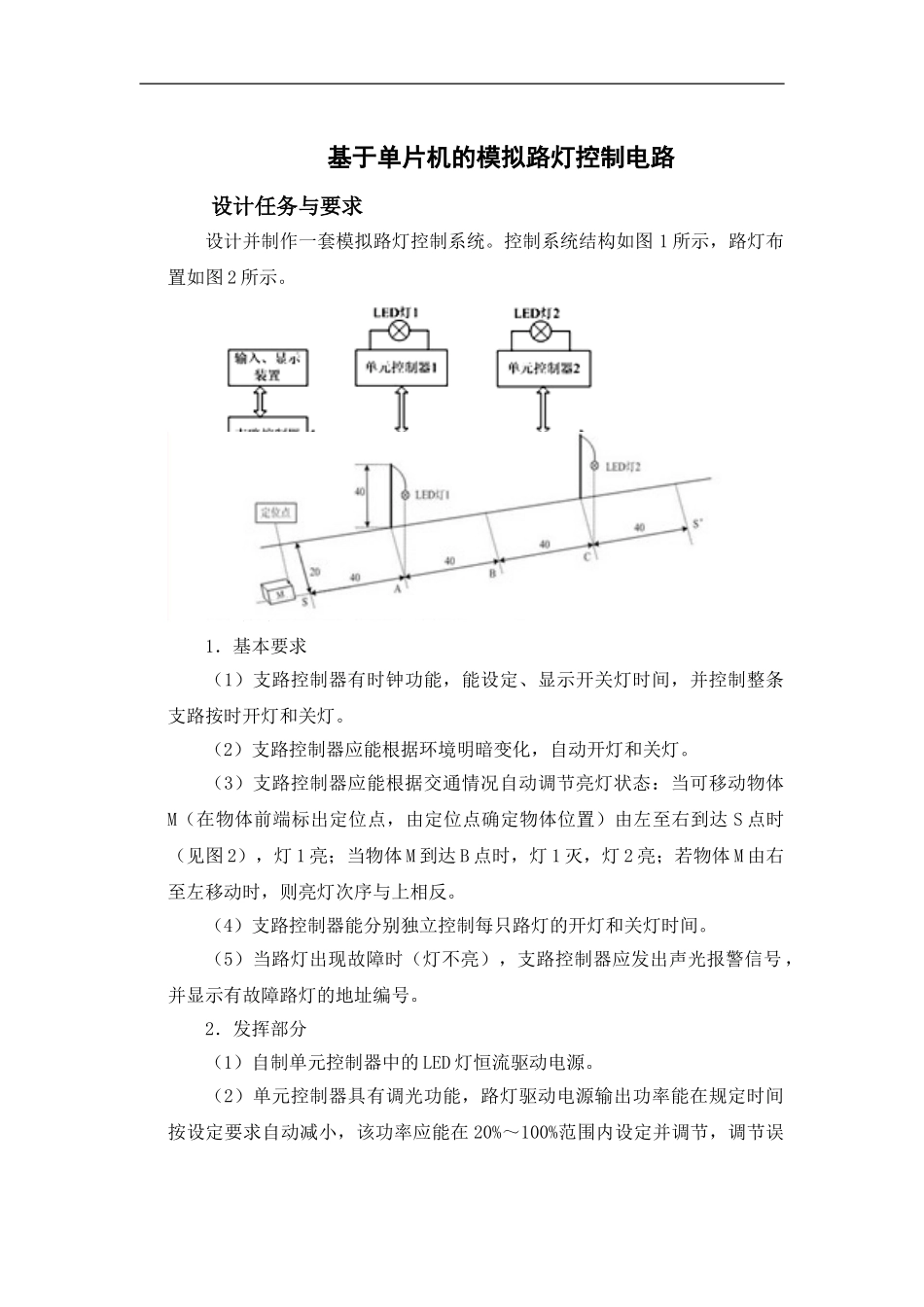

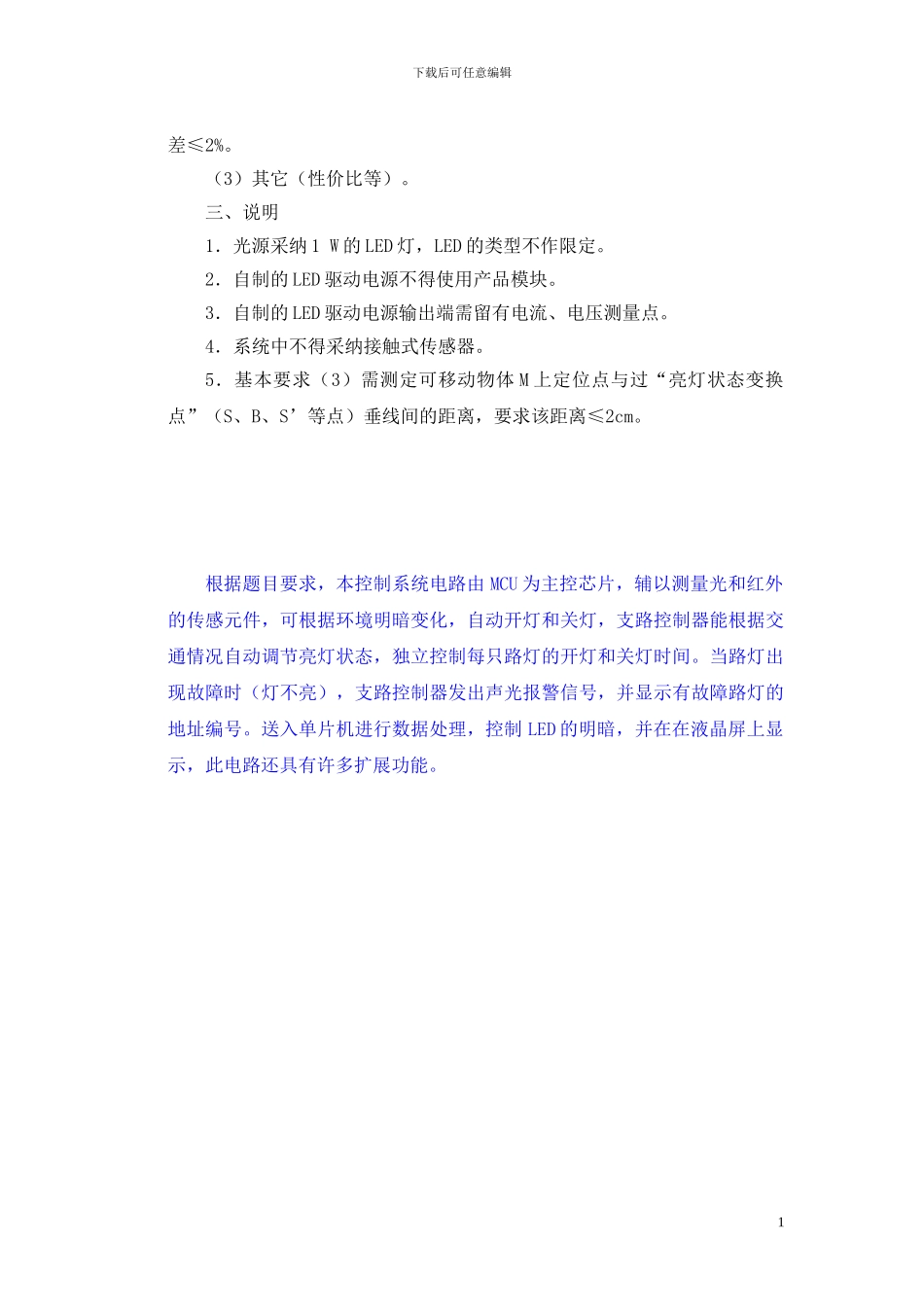

基于单片机的模拟路灯控制电路设计任务与要求设计并制作一套模拟路灯控制系统。控制系统结构如图 1 所示，路灯布置如图 2 所示。二、要求1．基本要求（1）支路控制器有时钟功能，能设定、显示开关灯时间，并控制整条支路按时开灯和关灯。（2）支路控制器应能根据环境明暗变化，自动开灯和关灯。（3）支路控制器应能根据交通情况自动调节亮灯状态：当可移动物体M（在物体前端标出定位点，由定位点确定物体位置）由左至右到达 S 点时（见图 2），灯 1 亮；当物体 M 到达 B 点时，灯 1 灭，灯 2 亮；若物体 M 由右至左移动时，则亮灯次序与上相反。（4）支路控制器能分别独立控制每只路灯的开灯和关灯时间。（5）当路灯出现故障时（灯不亮），支路控制器应发出声光报警信号，并显示有故障路灯的地址编号。2．发挥部分（1）自制单元控制器中的 LED 灯恒流驱动电源。（2）单元控制器具有调光功能，路灯驱动电源输出功率能在规定时间按设定要求自动减小，该功率应能在 20%～100%范围内设定并调节，调节误下载后可任意编辑差≤2%。（3）其它（性价比等）。三、说明1．光源采纳 1 W 的 LED 灯，LED 的类型不作限定。2．自制的 LED 驱动电源不得使用产品模块。3．自制的 LED 驱动电源输出端需留有电流、电压测量点。4．系统中不得采纳接触式传感器。5．基本要求（3）需测定可移动物体 M 上定位点与过“亮灯状态变换点”（S、B、S’等点）垂线间的距离，要求该距离≤2cm。根据题目要求，本控制系统电路由 MCU 为主控芯片，辅以测量光和红外的传感元件，可根据环境明暗变化，自动开灯和关灯，支路控制器能根据交通情况自动调节亮灯状态，独立控制每只路灯的开灯和关灯时间。当路灯出现故障时（灯不亮），支路控制器发出声光报警信号，并显示有故障路灯的地址编号。送入单片机进行数据处理，控制 LED 的明暗，并在在液晶屏上显示，此电路还具有许多扩展功能。 1下载后可任意编辑前言伴随着科学技术的进展，人类社会的进步，越来越多的电子产品不断涌现，并且电子产品也不断向体积小，功能大，效率高，能耗低的方向进展 ， 我 们 的 设 计 作 品 充 分 体 现 了 这 些 特 点 。 设 计 中 我 们 运 用 了STC12C5A60S2 单片机，因为它内置 AD 转化，并且能够输出 PWM 信号，使外部电路简单；运用 DS1302 时钟芯片保证了时间的实时显示，还运用 NE555构成的多谐振荡器与红外发射二极管构...
