基于单片机的水温控制系统（C语言）VIP专享

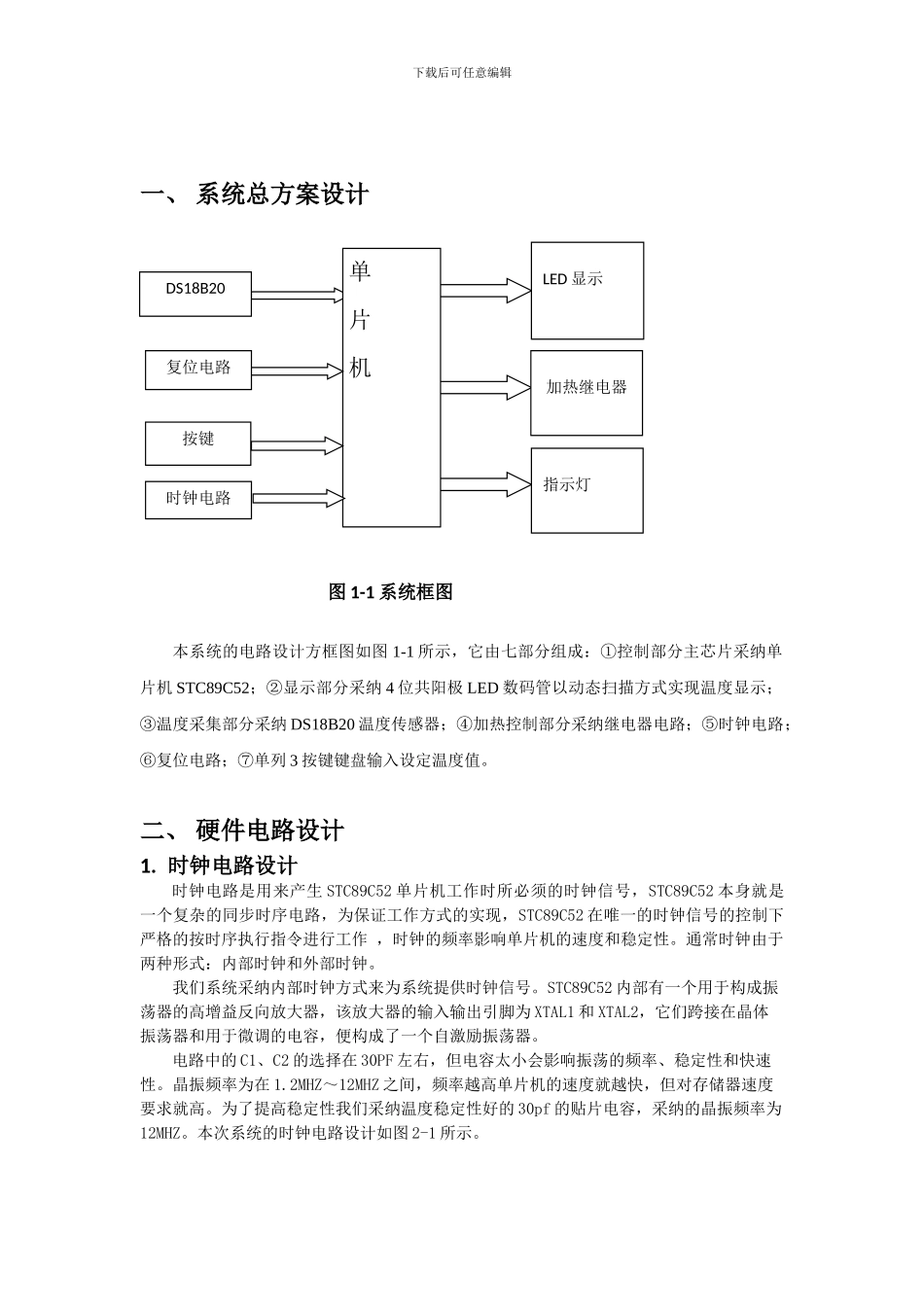

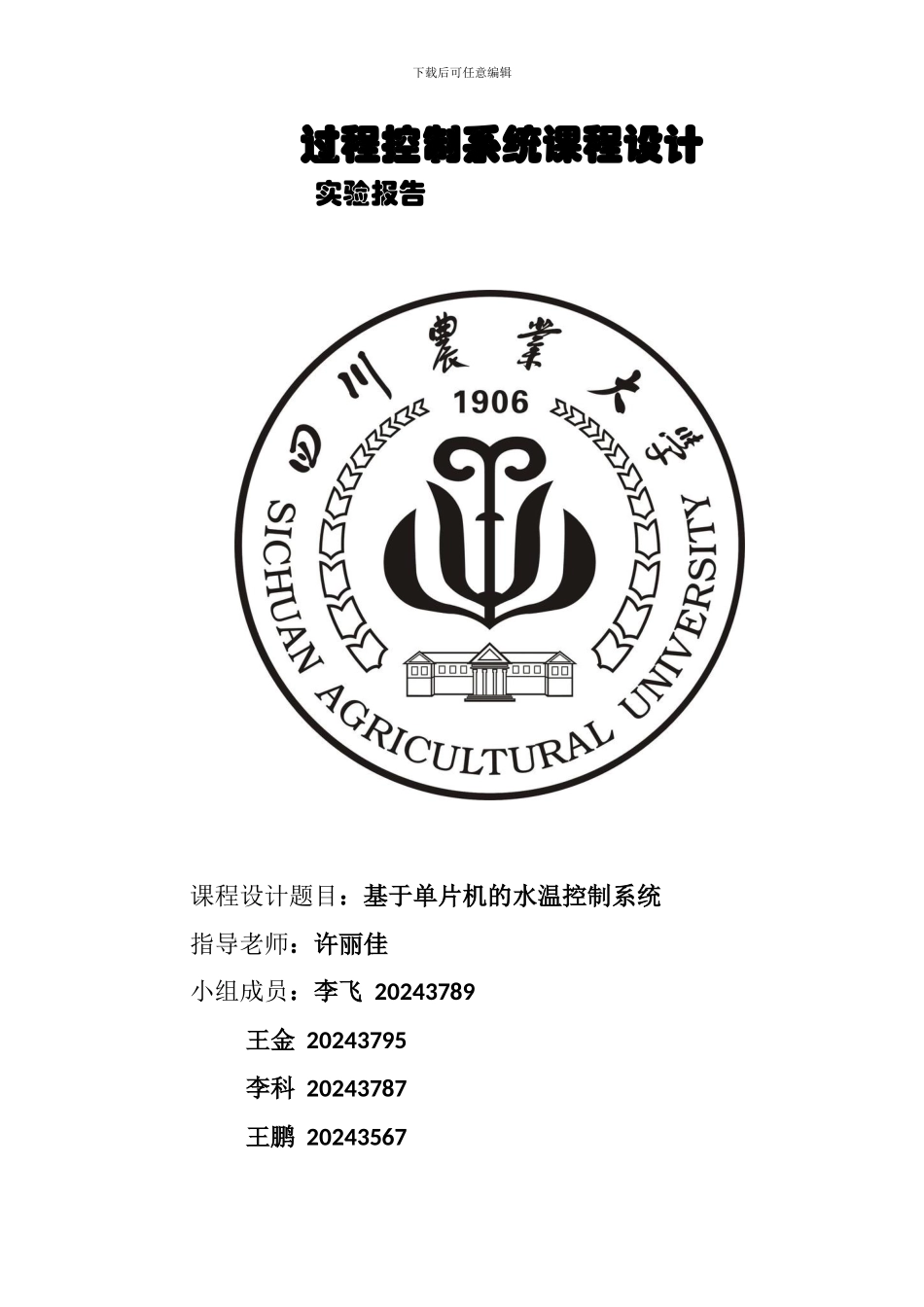

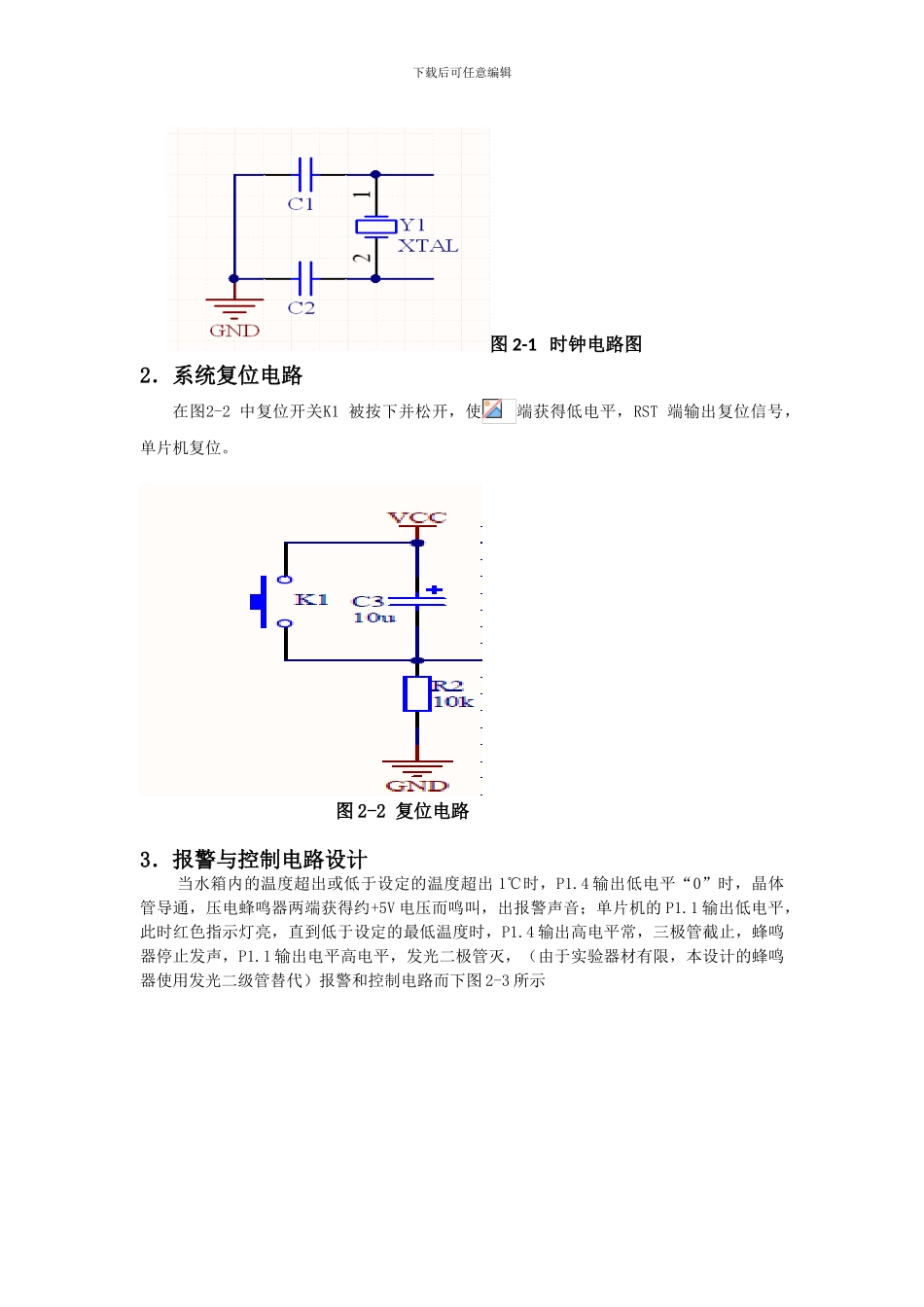

下载后可任意编辑过程控制系统课程设计 实验报告课程设计题目：基于单片机的水温控制系统指导老师：许丽佳小组成员：李飞 20243789 王金 20243795 李科 20243787 王鹏 20243567下载后可任意编辑一、 系统总方案设计 图 1-1 系统框图本系统的电路设计方框图如图 1-1 所示，它由七部分组成：①控制部分主芯片采纳单片机 STC89C52；②显示部分采纳 4 位共阳极 LED 数码管以动态扫描方式实现温度显示；③温度采集部分采纳 DS18B20 温度传感器；④加热控制部分采纳继电器电路；⑤时钟电路；⑥复位电路；⑦单列 3 按键键盘输入设定温度值。二、 硬件电路设计1. 时钟电路设计时钟电路是用来产生 STC89C52 单片机工作时所必须的时钟信号，STC89C52 本身就是一个复杂的同步时序电路，为保证工作方式的实现，STC89C52 在唯一的时钟信号的控制下严格的按时序执行指令进行工作 ，时钟的频率影响单片机的速度和稳定性。通常时钟由于两种形式：内部时钟和外部时钟。我们系统采纳内部时钟方式来为系统提供时钟信号。STC89C52 内部有一个用于构成振荡器的高增益反向放大器，该放大器的输入输出引脚为 XTAL1 和 XTAL2，它们跨接在晶体振荡器和用于微调的电容，便构成了一个自激励振荡器。电路中的 C1、C2 的选择在 30PF 左右，但电容太小会影响振荡的频率、稳定性和快速性。晶振频率为在 1.2MHZ～12MHZ 之间，频率越高单片机的速度就越快，但对存储器速度要求就高。为了提高稳定性我们采纳温度稳定性好的 30pf 的贴片电容，采纳的晶振频率为12MHZ。本次系统的时钟电路设计如图 2-1 所示。DS18B20LED 显示指示灯单 片 机加热继电器按键复位电路时钟电路下载后可任意编辑图 2-1 时钟电路图2．系统复位电路在图2-2 中复位开关K1 被按下并松开，使端获得低电平，RST 端输出复位信号，单片机复位。图 2-2 复位电路3．报警与控制电路设计当水箱内的温度超出或低于设定的温度超出 1℃时，P1.4 输出低电平“0”时，晶体管导通，压电蜂鸣器两端获得约+5V 电压而鸣叫，出报警声音；单片机的 P1.1 输出低电平，此时红色指示灯亮，直到低于设定的最低温度时，P1.4 输出高电平常，三极管截止，蜂鸣器停止发声，P1.1 输出电平高电平，发光二极管灭，（由于实验器材有限，本设计的蜂鸣器使用发光二级管替代）报警和控制电路而下图 2-3 所示下载后可任意编辑 图 2-3 报警与控制电路与单片机的连接4 LED 显示电...
