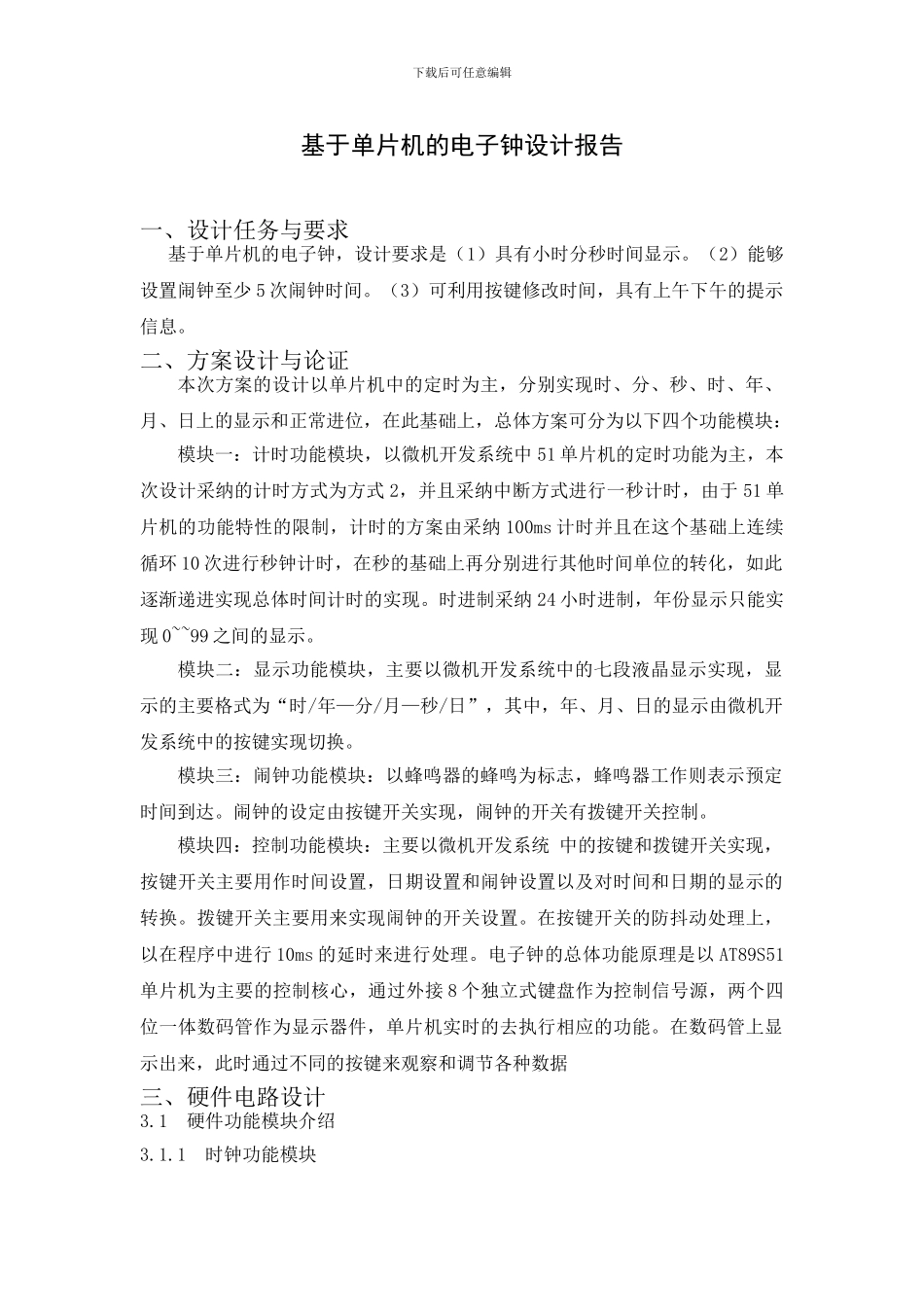

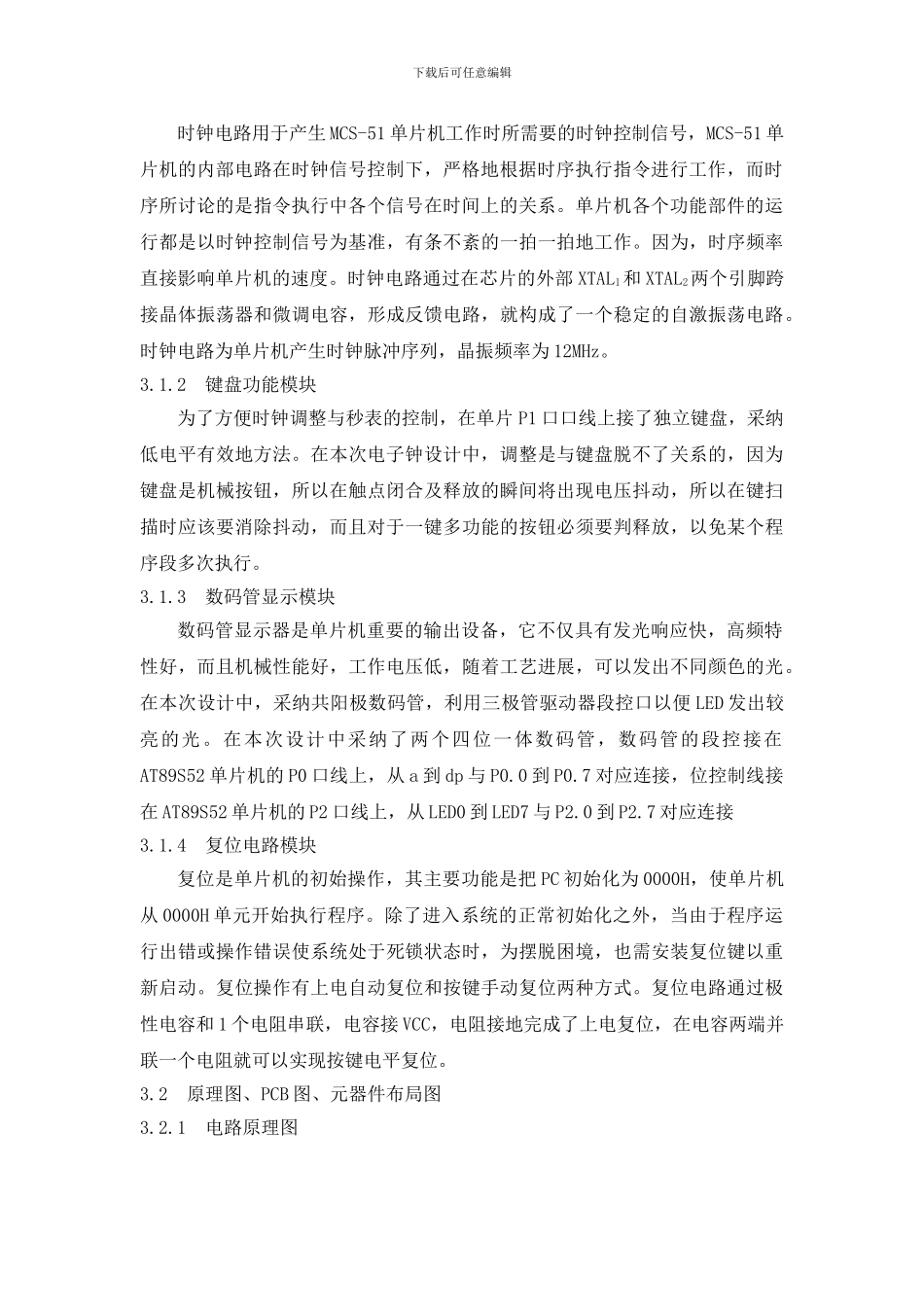

下载后可任意编辑物理机电学院课程设计报告课程名称： 基于单片机的电子钟 系 部： 物理与机电工程学院 专业班级： 09 电子信息工程（ 2 ）班 学生姓名： /////////// 指导老师： 王清辉 完成时间： 2012 年 3 月 18 日 报告成绩： 评阅意见： 评阅老师 日期 下载后可任意编辑基于单片机的电子钟设计报告一、设计任务与要求基于单片机的电子钟，设计要求是（1）具有小时分秒时间显示。（2）能够设置闹钟至少 5 次闹钟时间。（3）可利用按键修改时间，具有上午下午的提示信息。二、方案设计与论证本次方案的设计以单片机中的定时为主，分别实现时、分、秒、时、年、月、日上的显示和正常进位，在此基础上，总体方案可分为以下四个功能模块：模块一：计时功能模块，以微机开发系统中 51 单片机的定时功能为主，本次设计采纳的计时方式为方式 2，并且采纳中断方式进行一秒计时，由于 51 单片机的功能特性的限制，计时的方案由采纳 100ms 计时并且在这个基础上连续循环 10 次进行秒钟计时，在秒的基础上再分别进行其他时间单位的转化，如此逐渐递进实现总体时间计时的实现。时进制采纳 24 小时进制，年份显示只能实现 0~~99 之间的显示。模块二：显示功能模块，主要以微机开发系统中的七段液晶显示实现，显示的主要格式为“时/年—分/月—秒/日”，其中，年、月、日的显示由微机开发系统中的按键实现切换。模块三：闹钟功能模块：以蜂鸣器的蜂鸣为标志，蜂鸣器工作则表示预定时间到达。闹钟的设定由按键开关实现，闹钟的开关有拨键开关控制。模块四：控制功能模块：主要以微机开发系统 中的按键和拨键开关实现，按键开关主要用作时间设置，日期设置和闹钟设置以及对时间和日期的显示的转换。拨键开关主要用来实现闹钟的开关设置。在按键开关的防抖动处理上，以在程序中进行 10ms 的延时来进行处理。电子钟的总体功能原理是以 AT89S51单片机为主要的控制核心，通过外接 8 个独立式键盘作为控制信号源，两个四位一体数码管作为显示器件，单片机实时的去执行相应的功能。在数码管上显示出来，此时通过不同的按键来观察和调节各种数据三、硬件电路设计3.1 硬件功能模块介绍3.1.1 时钟功能模块下载后可任意编辑时钟电路用于产生 MCS-51 单片机工作时所需要的时钟控制信号，MCS-51 单片机的内部电路在时钟信号控制下，严格地根据时序执行指令进行工作，而时序所讨论的是指令执行中各个信号在时间上的关系...
