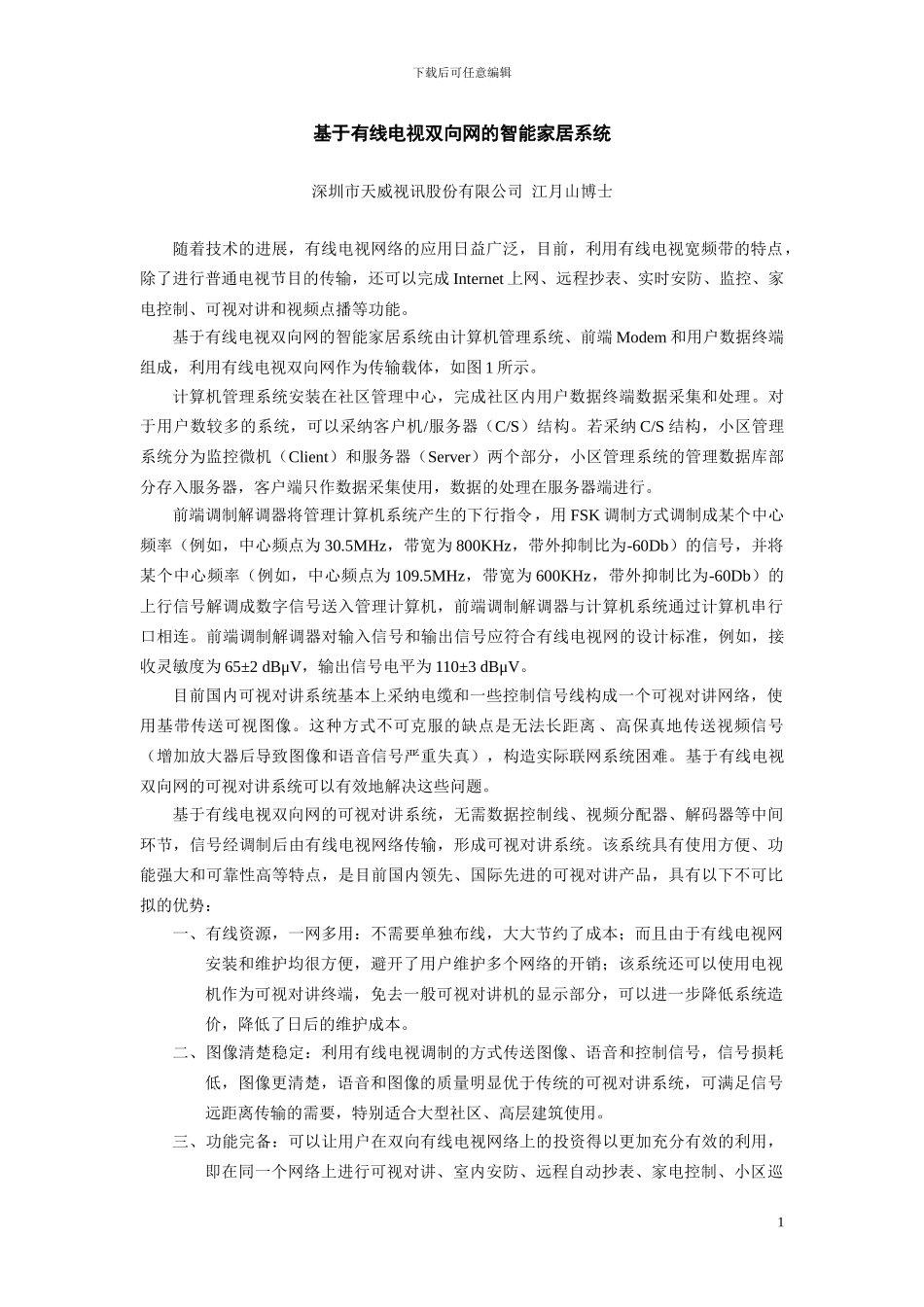

下载后可任意编辑基于有线电视双向网的智能家居系统深圳市天威视讯股份有限公司 江月山博士随着技术的进展,有线电视网络的应用日益广泛,目前,利用有线电视宽频带的特点,除了进行普通电视节目的传输,还可以完成 Internet 上网、远程抄表、实时安防、监控、家电控制、可视对讲和视频点播等功能。基于有线电视双向网的智能家居系统由计算机管理系统、前端 Modem 和用户数据终端组成,利用有线电视双向网作为传输载体,如图 1 所示。计算机管理系统安装在社区管理中心,完成社区内用户数据终端数据采集和处理。对于用户数较多的系统,可以采纳客户机/服务器(C/S)结构。若采纳 C/S 结构,小区管理系统分为监控微机(Client)和服务器(Server)两个部分,小区管理系统的管理数据库部分存入服务器,客户端只作数据采集使用,数据的处理在服务器端进行。前端调制解调器将管理计算机系统产生的下行指令,用 FSK 调制方式调制成某个中心频率(例如,中心频点为 30.5MHz,带宽为 800KHz,带外抑制比为-60Db)的信号,并将某个中心频率(例如,中心频点为 109.5MHz,带宽为 600KHz,带外抑制比为-60Db)的上行信号解调成数字信号送入管理计算机,前端调制解调器与计算机系统通过计算机串行口相连。前端调制解调器对输入信号和输出信号应符合有线电视网的设计标准,例如,接收灵敏度为 65±2 dBμV,输出信号电平为 110±3 dBμV。目前国内可视对讲系统基本上采纳电缆和一些控制信号线构成一个可视对讲网络,使用基带传送可视图像。这种方式不可克服的缺点是无法长距离 、高保真地传送视频信号(增加放大器后导致图像和语音信号严重失真),构造实际联网系统困难。基于有线电视双向网的可视对讲系统可以有效地解决这些问题。基于有线电视双向网的可视对讲系统,无需数据控制线、视频分配器、解码器等中间环节,信号经调制后由有线电视网络传输,形成可视对讲系统。该系统具有使用方便、功能强大和可靠性高等特点,是目前国内领先、国际先进的可视对讲产品,具有以下不可比拟的优势:一、有线资源,一网多用:不需要单独布线,大大节约了成本;而且由于有线电视网安装和维护均很方便,避开了用户维护多个网络的开销;该系统还可以使用电视机作为可视对讲终端,免去一般可视对讲机的显示部分,可以进一步降低系统造价,降低了日后的维护成本。二、图像清楚稳定:利用有线电视调制的方式传送图像、语音和控制信号,信号损耗低,图像更...
