装配式建筑结构节点连接质量保证措施

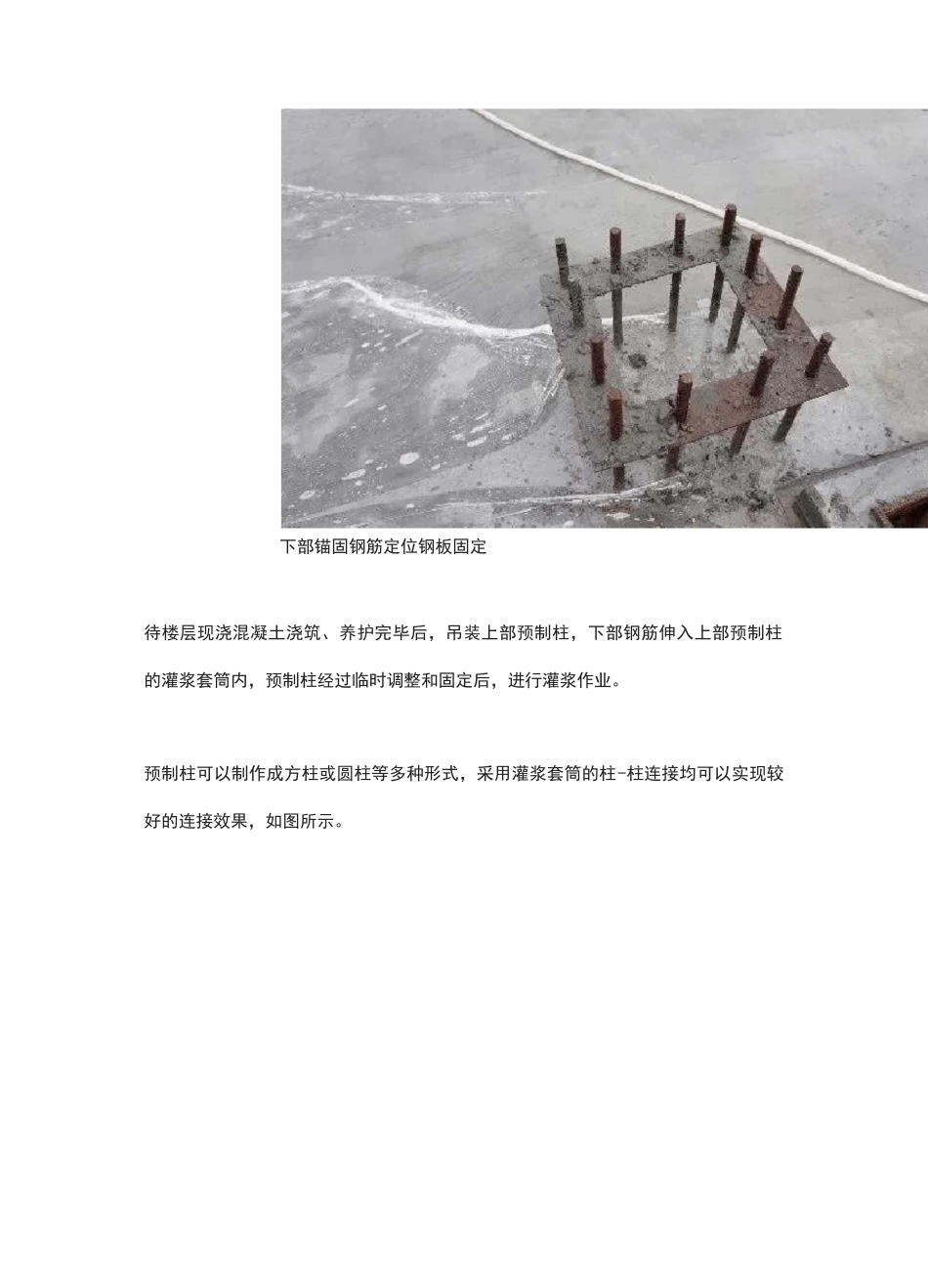

装配式建筑结构节点连接质量保证措施目前在我国大范围推广建造的装配式混凝土框架结构主要是采用叠合现浇方式进行连接的装配式整体式混凝土框架，主要构件有预制梁、预制柱、预制外挂墙板、预制内墙隔板、预制楼板、预制阳台板、预制空调板、预制楼梯等。装配整体式混凝土框架结构楼板与装配式整体式混凝土剪力墙结构一样采用预制混凝土叠合板，预制阳台板、预制空调板、预制楼梯等非结构构件也与装配整体式混凝土剪力墙结构中相应的构件相似。一、结构性节点装配式混凝土框架结构中的结构性节点主要有柱-柱连接、梁-柱连接、主-次梁连接节点。1.柱-柱连接装配式混凝土框架结构中，预制柱之间的连接往往关系到整本结构的抗震性能和结构抗倒塌能力，是框架结构在地震荷载作用下的最后一道防线，及其重要。预制柱之间的连接常采用灌浆套筒连接的方式实现，灌浆套筒预埋与上部预制柱的底部，下部预制柱的钢筋伸出楼板现浇层之上，预留长度保证钢筋在灌浆套筒内的锚固长度加上预制柱下拼缝的宽度。套筒预埋于柱脚现场安装时，通过“定位钢板”等装置固定下部伸出钢筋，使得下部伸出钢筋与上部预制柱的套筒位置一对应，如图所示。下部锚固钢筋定位钢板固定待楼层现浇混凝土浇筑、养护完毕后，吊装上部预制柱，下部钢筋伸入上部预制柱的灌浆套筒内，预制柱经过临时调整和固定后，进行灌浆作业。预制柱可以制作成方柱或圆柱等多种形式，采用灌浆套筒的柱-柱连接均可以实现较好的连接效果，如图所示。方柱套筒连接J-flf*圆柱套筒连接2.梁-柱连接在装配式混凝土框架结构体系中，预制梁-柱连接节点对结构性能如承载能力、结构刚度、抗震性能等往往起到决定性的作用，同时深远影响着预制混凝土框架结构的施工可行性和建造方式,故而装配式混凝土框架的结构形式往往决定于预制梁-柱连接节点的形式。预制梁-柱连接的形式多种多样，目前我国普遍常用的连接主要是节点区现浇的“湿”连接形式。根据预制梁底部钢筋连接方式不同，分为预制梁底筋锚固连接和附加钢筋搭接连接。前者连接中，预制梁底外伸的纵向钢筋直接伸入节点核心区位置进行锚固，这种节点必须有效保证下部纵筋的锚固性能，一般做法是将锚固钢筋端部弯折形成弯钩或者在钢筋端部增设锚固端头来保证锚固质量和减少锚固长度，如图所示。钢筋锚固端板锚固连接钢筋弯钩锚固连接采用该连接的预制梁下部纵筋往往不伸入节点核心区，而是通过伸入或者跨过节点核心区的附加钢筋与梁端伸出的钢筋进行搭接，再后浇...
