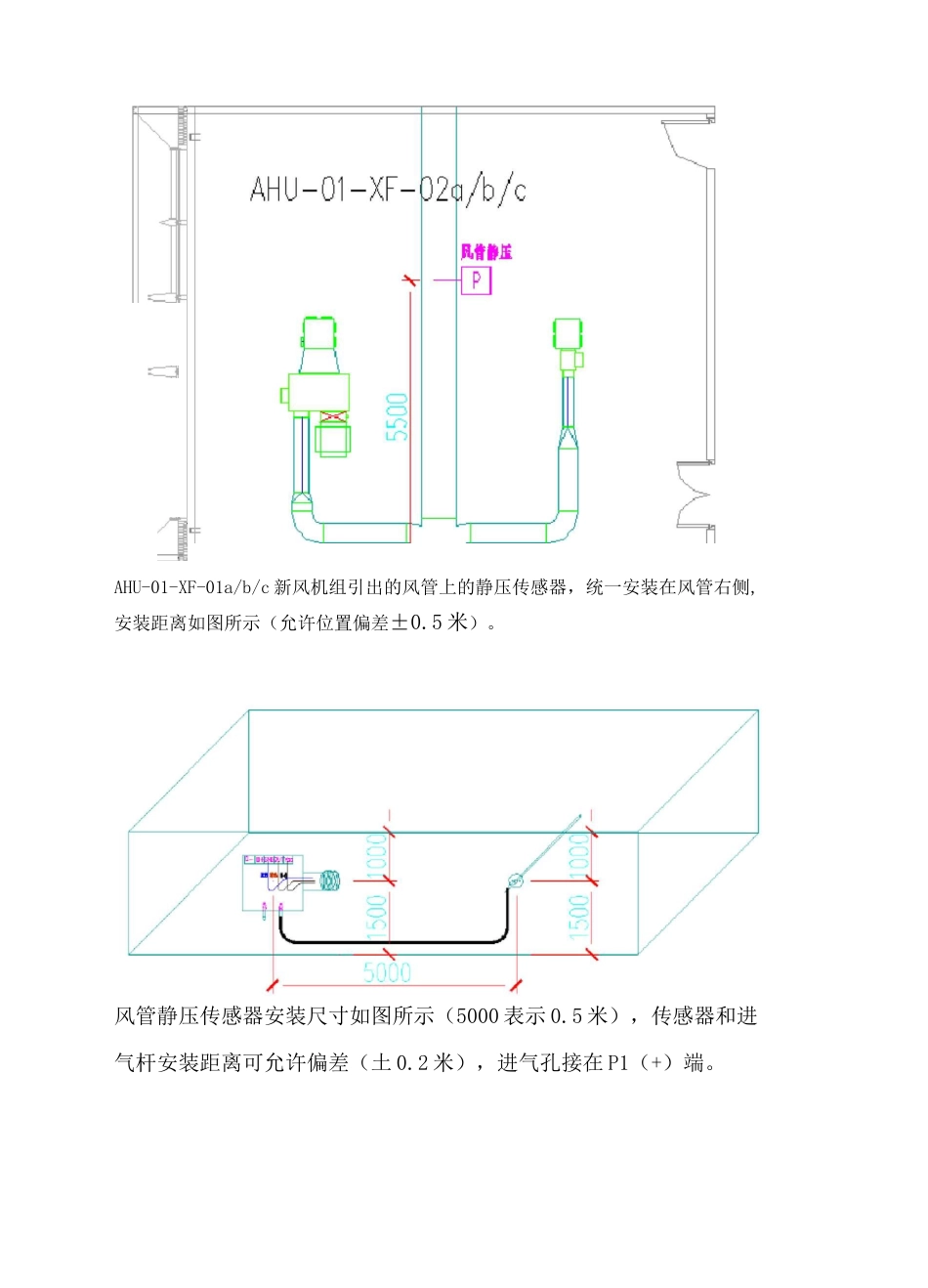

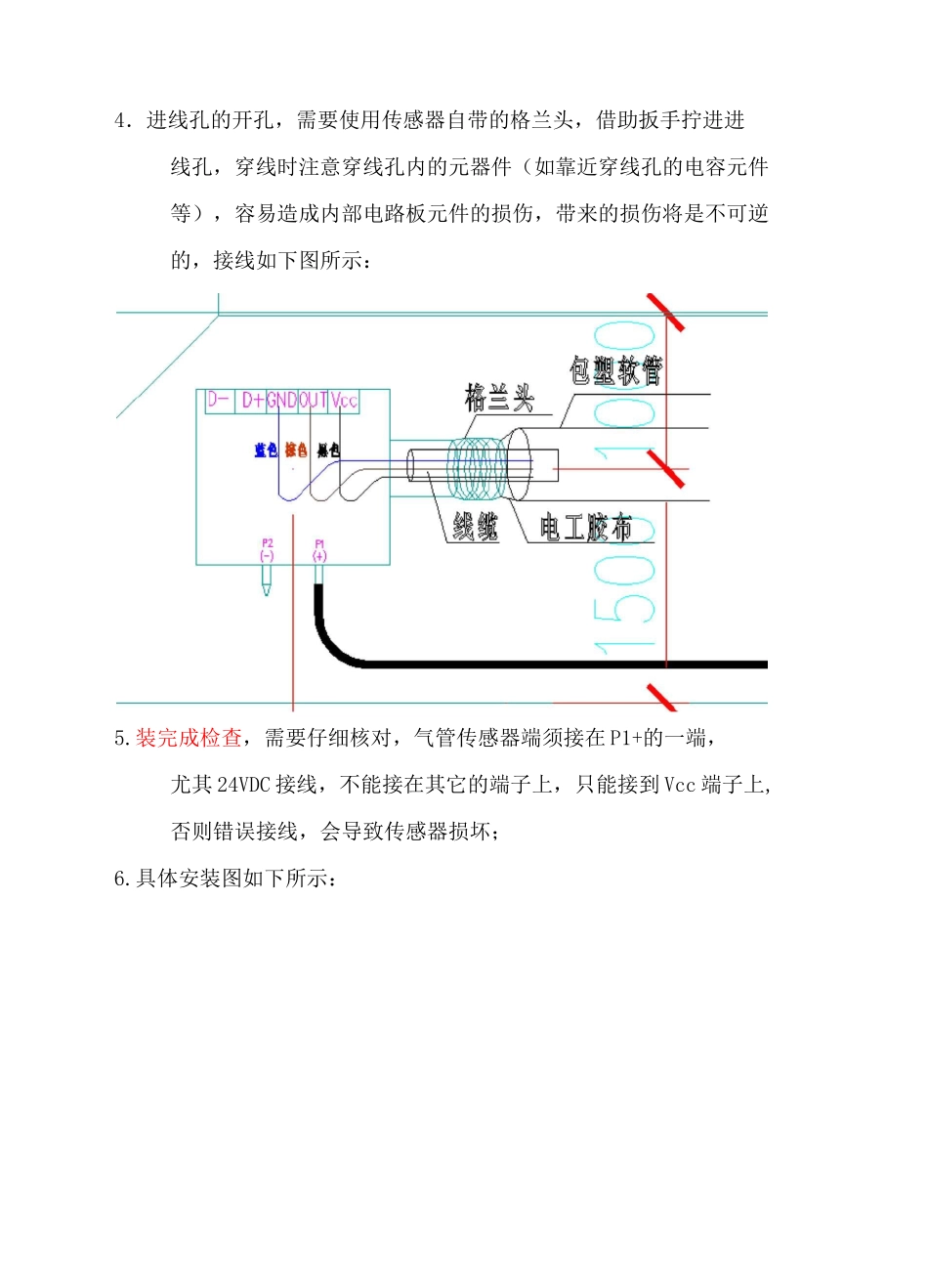

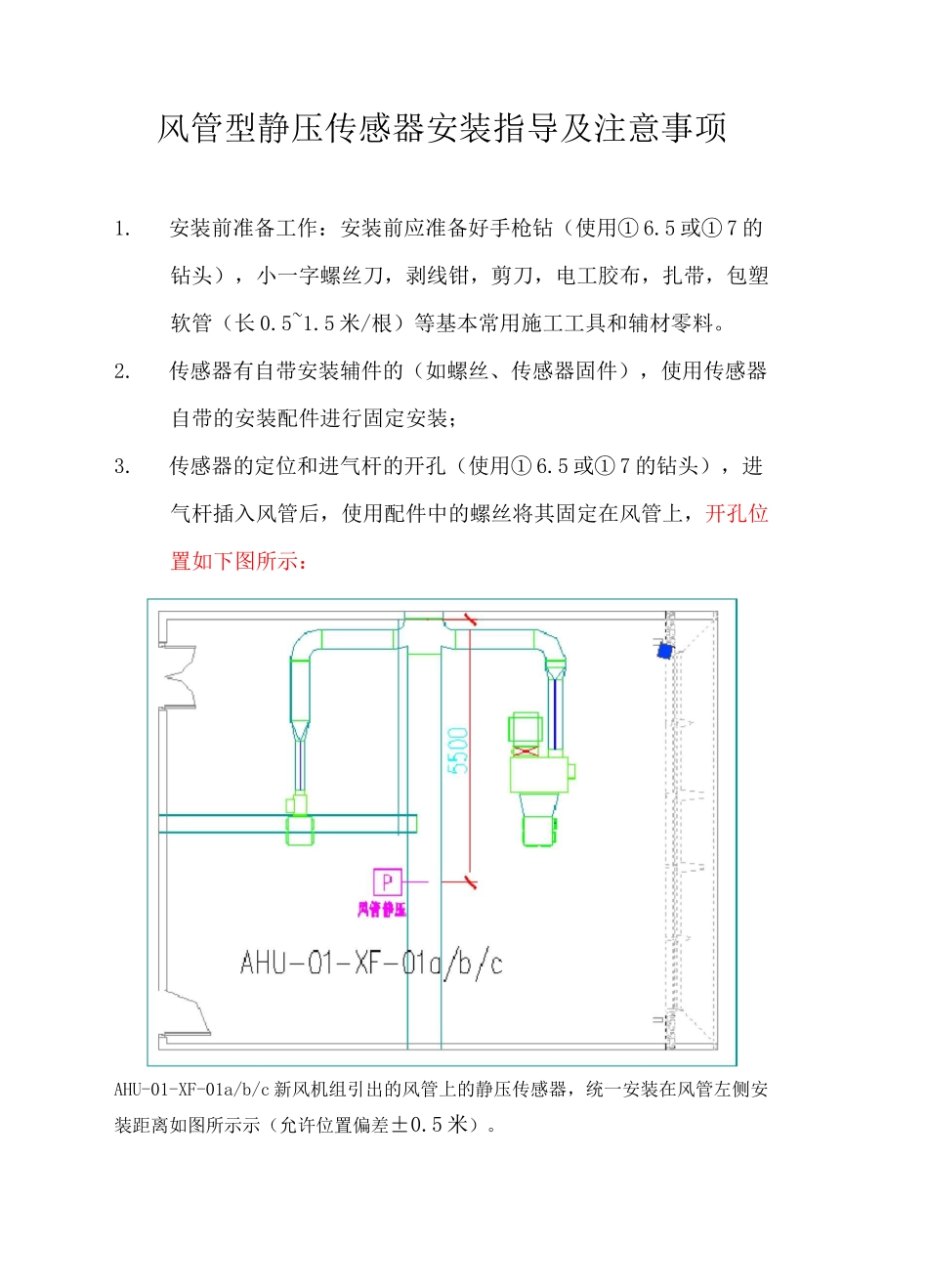

风管型静压传感器安装指导及注意事项1.安装前准备工作:安装前应准备好手枪钻(使用① 6.5 或① 7 的钻头),小一字螺丝刀,剥线钳,剪刀,电工胶布,扎带,包塑软管(长 0.5~1.5 米/根)等基本常用施工工具和辅材零料。2.传感器有自带安装辅件的(如螺丝、传感器固件),使用传感器自带的安装配件进行固定安装;3.传感器的定位和进气杆的开孔(使用① 6.5 或① 7 的钻头),进气杆插入风管后,使用配件中的螺丝将其固定在风管上,开孔位置如下图所示:AHU-01-XF-01a/b/c 新风机组引出的风管上的静压传感器,统一安装在风管左侧安装距离如图所示示(允许位置偏差±0.5 米)。AHU-01-XF-01a/b/c 新风机组引出的风管上的静压传感器,统一安装在风管右侧,安装距离如图所示(允许位置偏差±0.5 米)。风管静压传感器安装尺寸如图所示(5000 表示 0.5 米),传感器和进气杆安装距离可允许偏差(土 0.2 米),进气孔接在 P1(+)端。4.进线孔的开孔,需要使用传感器自带的格兰头,借助扳手拧进进线孔,穿线时注意穿线孔内的元器件(如靠近穿线孔的电容元件等),容易造成内部电路板元件的损伤,带来的损伤将是不可逆的,接线如下图所示:5.装完成检查,需要仔细核对,气管传感器端须接在 P1+的一端,尤其 24VDC 接线,不能接在其它的端子上,只能接到 Vcc 端子上,否则错误接线,会导致传感器损坏;6.具体安装图如下所示:图(1)(1)传感器拨码:将 1、4、5、8 拨到 ON 的位置;图(2)(2)传感器接线为:VCC――黑色(将黑蓝双绞线中的蓝色线剪去不用)、OUT——棕色(接棕蓝双绞线中的棕色线)GND——蓝色(接棕蓝双绞线中的蓝色线);3)传感器使用配套固件安装固定,并用电工胶布和扎带将包塑软管固定,注意传感器内部和外部接线都预留有一定的绕度;图(4)4)注意气管绕度,不能将气管折压,安装完成根据图纸上的方位标注,使用标签纸写上标签,贴在传感器盖板上(如 1#塔楼六层 1#新风机房引出的风管则标记为:T1-6FT);图(5)5)最后全部安装完成后,进行检查确认,最后用配件中的螺丝将盖子固定好。
