DTMSYSTEM5T系统编程讲义

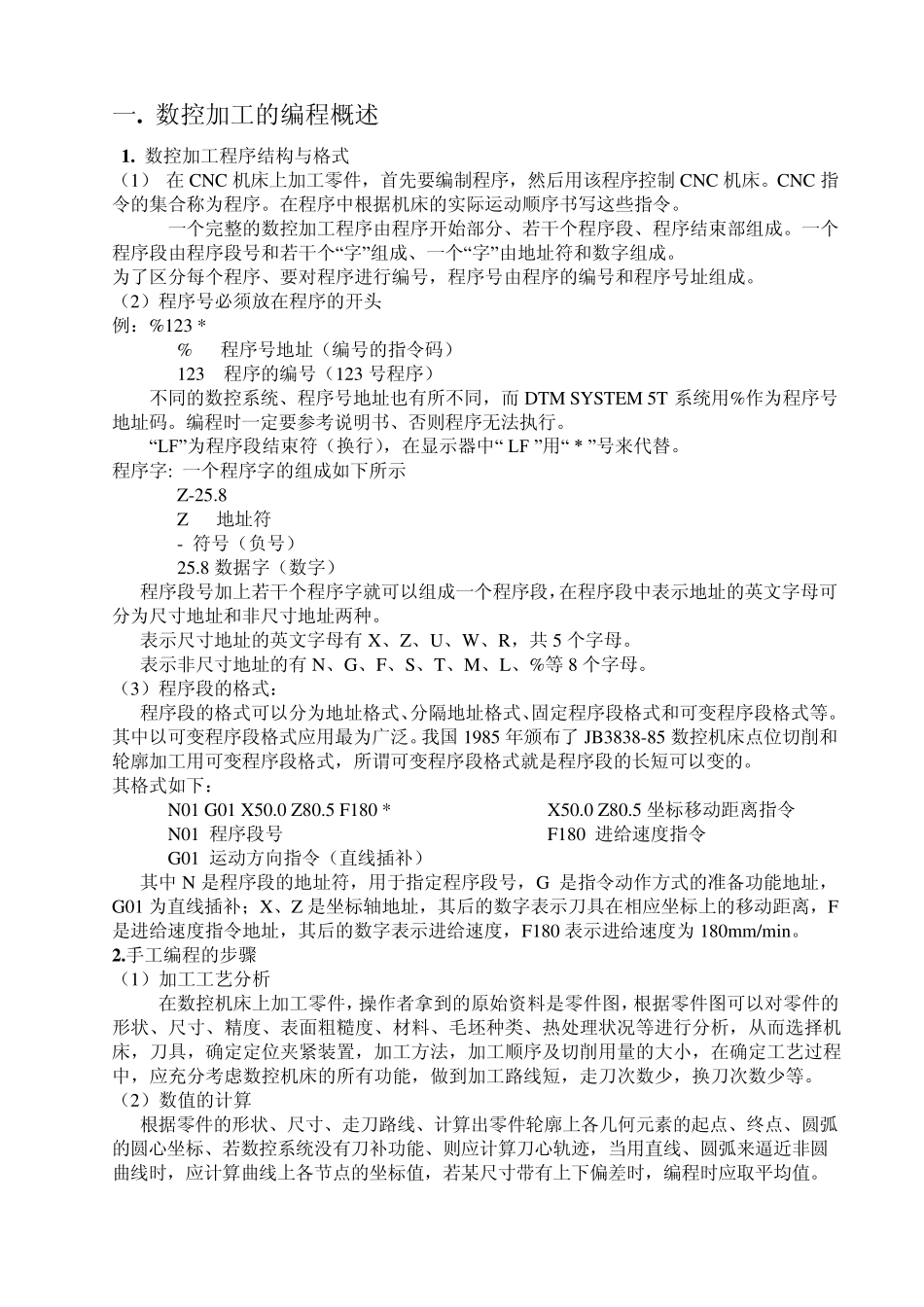

DTM SYSTEM 5T 系统 数控车编程讲义 无锡金城职业学校编制 一. 数控加工的编程概述 1 . 数控加工程序结构与格式 （1） 在CNC 机床上加工零件，首先要编制程序，然后用该程序控制CNC 机床。CNC 指令的集合称为程序。在程序中根据机床的实际运动顺序书写这些指令。 一个完整的数控加工程序由程序开始部分、若干个程序段、程序结束部组成。一个程序段由程序段号和若干个“字”组成、一个“字”由地址符和数字组成。 为了区分每个程序、要对程序进行编号，程序号由程序的编号和程序号址组成。 （2）程序号必须放在程序的开头 例：%123 * % 程序号地址（编号的指令码） 123 程序的编号（123 号程序） 不同的数控系统、程序号地址也有所不同，而 DTM SYSTEM 5T 系统用%作为程序号地址码。编程时一定要参考说明书、否则程序无法执行。 “LF”为程序段结束符（换行），在显示器中“ LF ”用“ * ”号来代替。 程序字: 一个程序字的组成如下所示 Z-25.8 Z 地址符 - 符号（负号） 25.8 数据字（数字） 程序段号加上若干个程序字就可以组成一个程序段，在程序段中表示地址的英文字母可分为尺寸地址和非尺寸地址两种。 表示尺寸地址的英文字母有 X、Z、U、W、R，共 5 个字母。 表示非尺寸地址的有 N、G、F、S、T、M、L、%等 8 个字母。 （3）程序段的格式： 程序段的格式可以分为地址格式、分隔地址格式、固定程序段格式和可变程序段格式等。其中以可变程序段格式应用最为广泛。我国 1985 年颁布了 JB3838-85 数控机床点位切削和轮廓加工用可变程序段格式，所谓可变程序段格式就是程序段的长短可以变的。 其格式如下： N01 G01 X50.0 Z80.5 F180 * N01 程序段号 G01 运动方向指令（直线插补） X50.0 Z80.5 坐标移动距离指令 F180 进给速度指令 其中N 是程序段的地址符，用于指定程序段号，G 是指令动作方式的准备功能地址，G01 为直线插补；X、Z 是坐标轴地址，其后的数字表示刀具在相应坐标上的移动距离，F是进给速度指令地址，其后的数字表示进给速度，F180 表示进给速度为180mm/min。 2 .手工编程的步骤 （1）加工工艺分析 在数控机床上加工零件，操作者拿到的原始资料是零件图，根据零件图可以对零件的形状、尺寸、精度、表面粗糙度、材料、毛坯种类、热处理状况等进行分析，从而选择机床，刀具，确定定位夹紧装置，加工方法，加工顺序及切削用量的大小，在确定工艺...
