DTSD341／DSSD3313型表说明书VIP专享

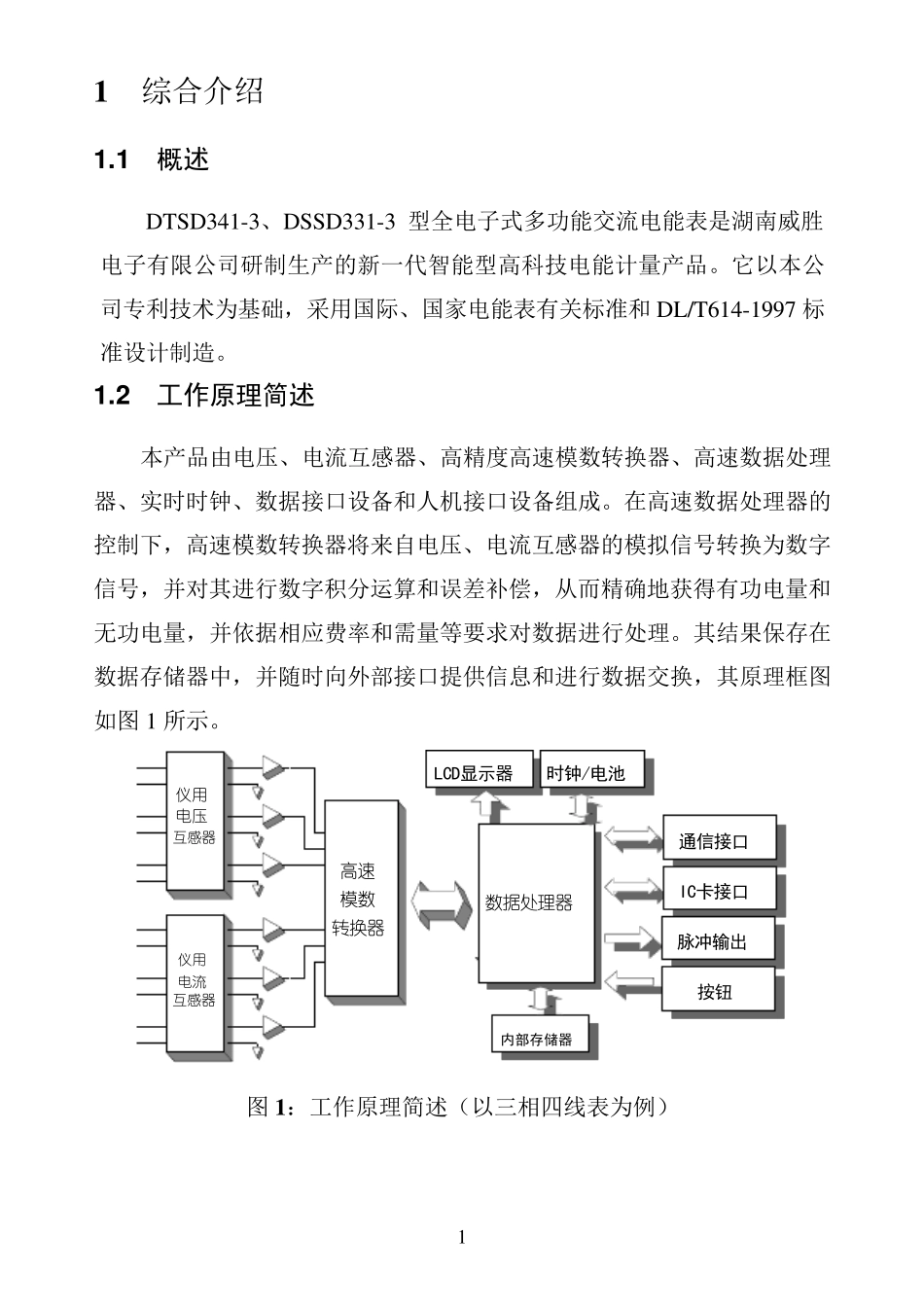

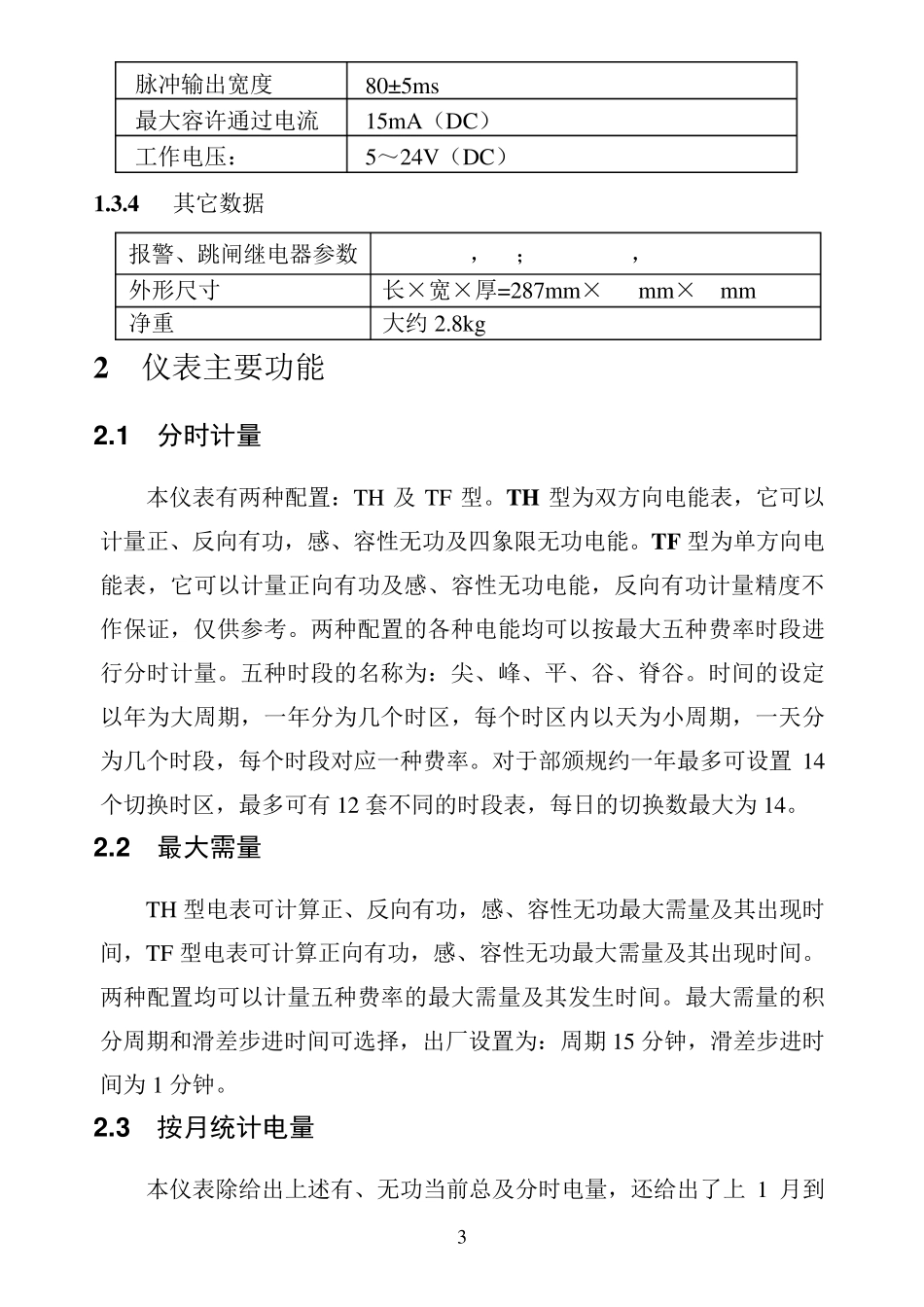

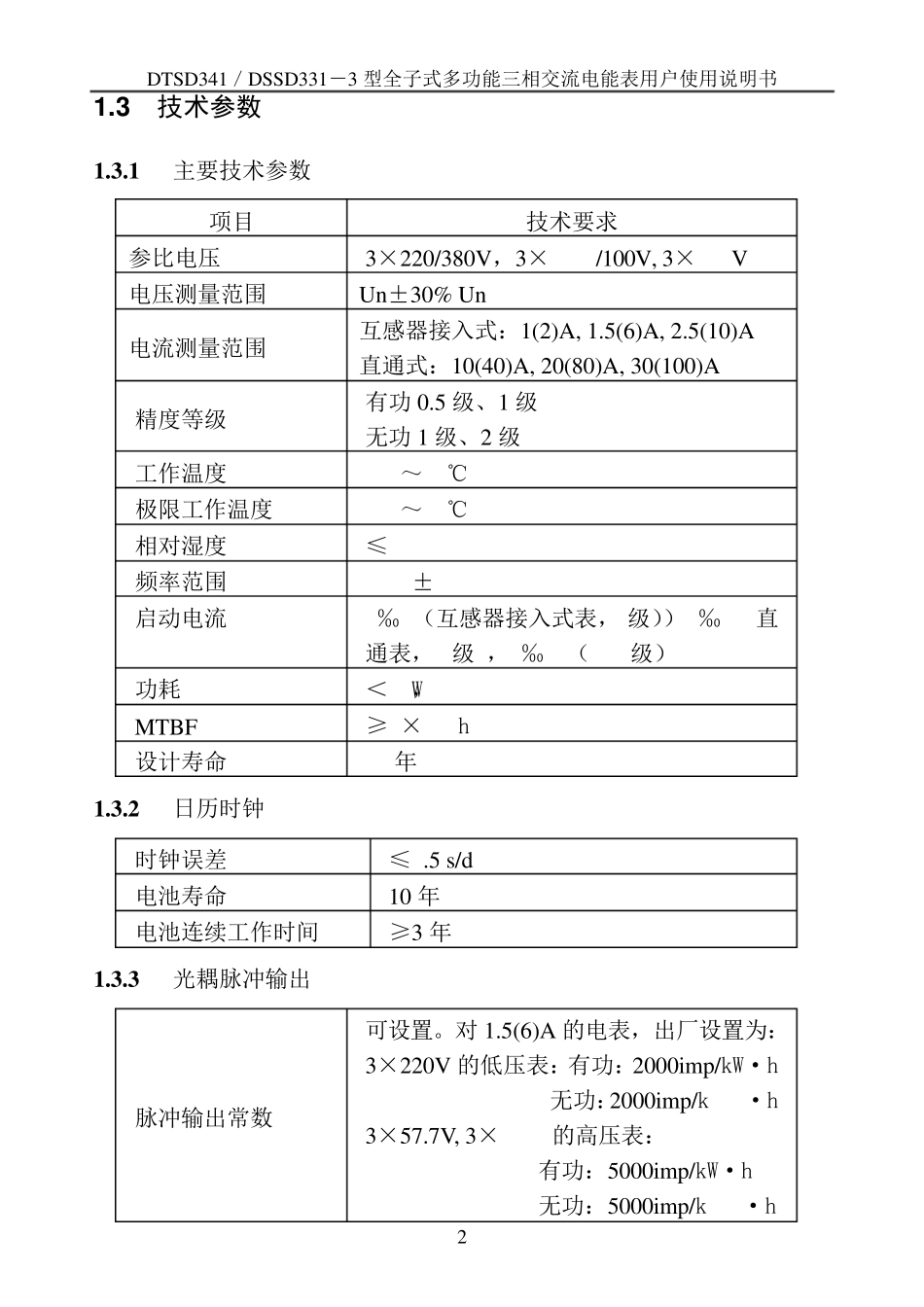

1 1 综合介绍 1 .1 概述 DTSD341-3、DSSD331-3 型全电子式多功能交流电能表是湖南威胜电子有限公司研制生产的新一代智能型高科技电能计量产品。它以本公司专利技术为基础，采用国际、国家电能表有关标准和 DL/T614-1997 标准设计制造。 1 .2 工作原理简述 本产品由电压、电流互感器、高精度高速模数转换器、高速数据处理器、实时时钟、数据接口设备和人机接口设备组成。在高速数据处理器的控制下，高速模数转换器将来自电压、电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图 1 所示。 LCD显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+高速模数转换器数据处理器UaUbUoUcUo仪用电压互感器(PT)Uouauouououbuc通信接口IC卡接口脉冲输出按钮内部存储器时钟/电池 图 1 ：工作原理简述（以三相四线表为例） DTSD341／DSSD331－3 型全子式多功能三相交流电能表用户使用说明书 2 1 .3 技术参数 1 .3 .1 主要技术参数 项目 技术要求 参比电压 3×220/380V，3×57.7/100V, 3×100V 电压测量范围 Un±30% Un 电流测量范围 互感器接入式：1(2)A, 1.5(6)A, 2.5(10)A 直通式：10(40)A, 20(80)A, 30(100)A 精度等级 有功0.5 级、1 级 无功1 级、2 级 工作温度 -25～55℃ 极限工作温度 -25～70℃ 相对湿度 ≤85% 频率范围 50Hz±5% 启动电流 2‰Ib（互感器接入式表，1级））,4‰Ib(直通表，1级)，1‰Ib（0.5级） 功耗 ＜2W，10VA MTBF ≥5×104 h 设计寿命 15年 1 .3 .2 日历时钟 时钟误差 ≤0.5 s/d 电池寿命 10 年 电池连续工作时间 ≥3 年 1 .3 .3 光耦脉冲输出 脉冲输出常数 可设置。对 1.5(6)A 的电表，出厂设置为： 3×220V 的低压表：有功：2000imp/kW·h 无功：2000imp/kvar·h 3×57.7V, 3×100V的高压表： 有功：5000imp/kW·h 无功：5000imp/kvar·h 3 脉冲输出宽度 80± 5ms 最大容许通过电流 15mA（DC） 工作电压： 5～24V（DC） 1.3.4 其它数据 报警、跳闸继电器参数 AC 250V，1A； DC 220V，0.5A 外形尺寸 长×宽×厚=287mm×170mm×92mm 净重 大约 2.8kg 2 仪表主要功能 2 .1 分时计量 本仪表有两种配置：...
