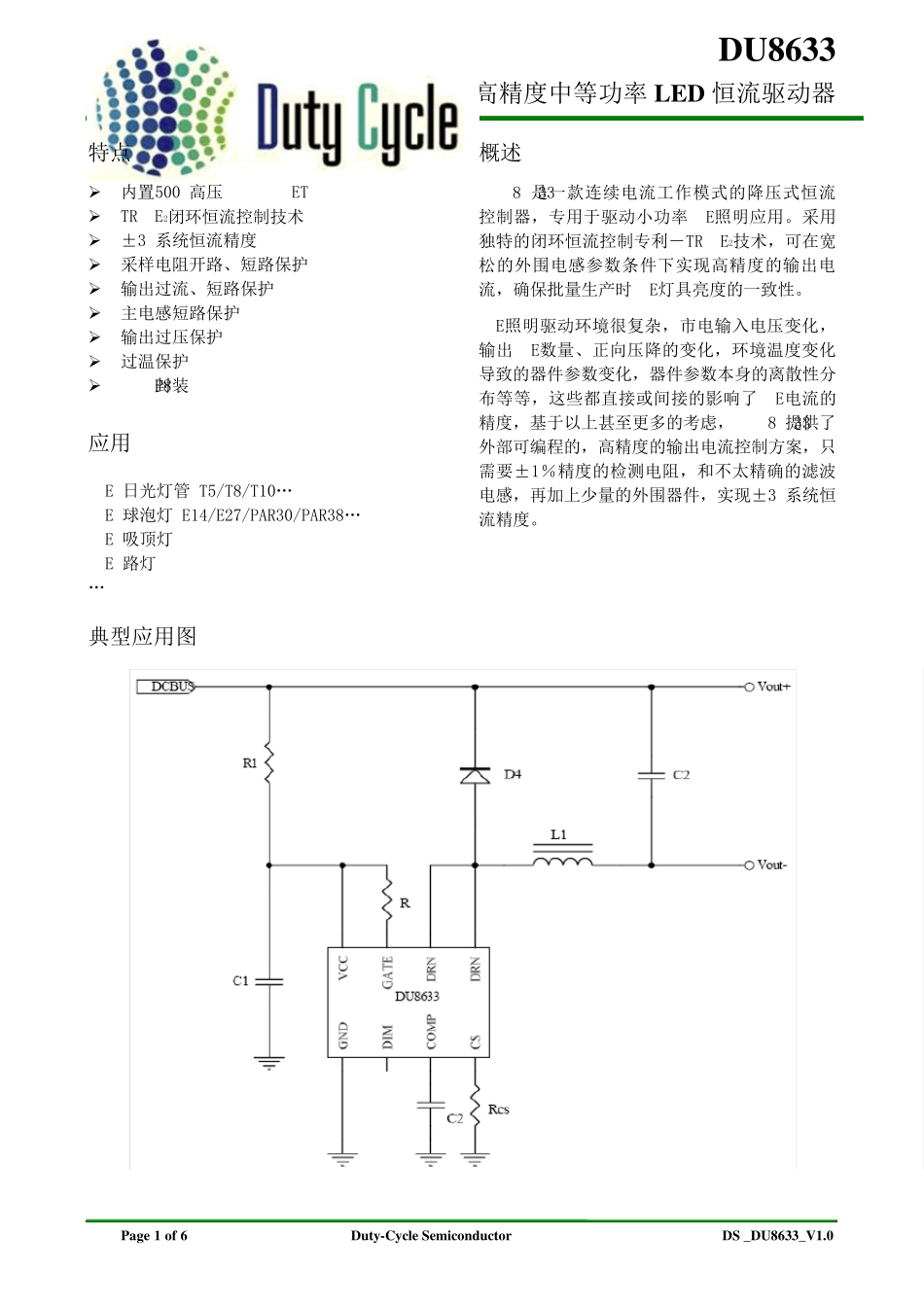

DU8633 高压高精度中等功率LED 恒流驱动器 Page 1 of 6 Duty-Cycle Semiconductor DS _DU8633_V1.0 特点  内置500V高压MOSFET  TRUEC2闭环恒流控制技术  ±3%系统恒流精度  采样电阻开路、短路保护  输出过流、短路保护  主电感短路保护  输出过压保护  过温保护  DIP8封装 应用 LED 日光灯管 T5/T8/T10… LED 球泡灯 E14/E27/PAR30/PAR38… LED 吸顶灯 LED 路灯 … 概述 DU8633是一款连续电流工作模式的降压式恒流控制器，专用于驱动小功率LED照明应用。采用独特的闭环恒流控制专利－TRUEC2技术，可在宽松的外围电感参数条件下实现高精度的输出电流，确保批量生产时LED灯具亮度的一致性。 LED照明驱动环境很复杂，市电输入电压变化，输出LED数量、正向压降的变化，环境温度变化导致的器件参数变化，器件参数本身的离散性分布等等，这些都直接或间接的影响了LED电流的精度，基于以上甚至更多的考虑，DU8633提供了外部可编程的，高精度的输出电流控制方案，只需要±1％精度的检测电阻，和不太精确的滤波电感，再加上少量的外围器件，实现±3%系统恒流精度。 典型应用图 DU8633 高压高精度中等功率LED 恒流驱动器 Page 2 of 6 Duty-Cycle Semiconductor DS _DU8633_V1.0 引脚封装 DIP8封装 引脚描述 引脚编号 引脚名称 描述 1 CS 电流采样端 2 COMP 输出电流闭环控制补偿端 3 DIM 模拟/数字调光端 4 GND 芯片接地端 5 VCC 芯片电源端 6 GATE 内置500V高压MOSFET栅极 7 DRN 内置500V高压MOSFET漏极 8 DRN 内置500V高压MOSFET漏极 定购信息 定购型号 温度范围 封装 包装 DU8633 -40℃~105℃ DIP8 50 颗/管 管装 DU8633 高压高精度中等功率LED 恒流驱动器 Page 3 of 6 Duty-Cycle Semiconductor DS _DU8633_V1.0 极限参数(1)(2) 符号 脚位 描述 范围 单位 --- 1,2,3,6 模拟输入/输出引脚 -0.3~6 V Ivcc 5 VCC最大钳位电流 10 mA --- 热阻（结温-环境） 75 ℃/W Tj --- 最大工作结温 -40~150 ℃ Tstg --- 存储温度范围 -65~150 ℃ ESD -- 静电（人体模式） 2 KV 说明: (1) 最大极限值是指超出该工作范围，芯片可能损坏。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值...
