DVI接口标准介绍

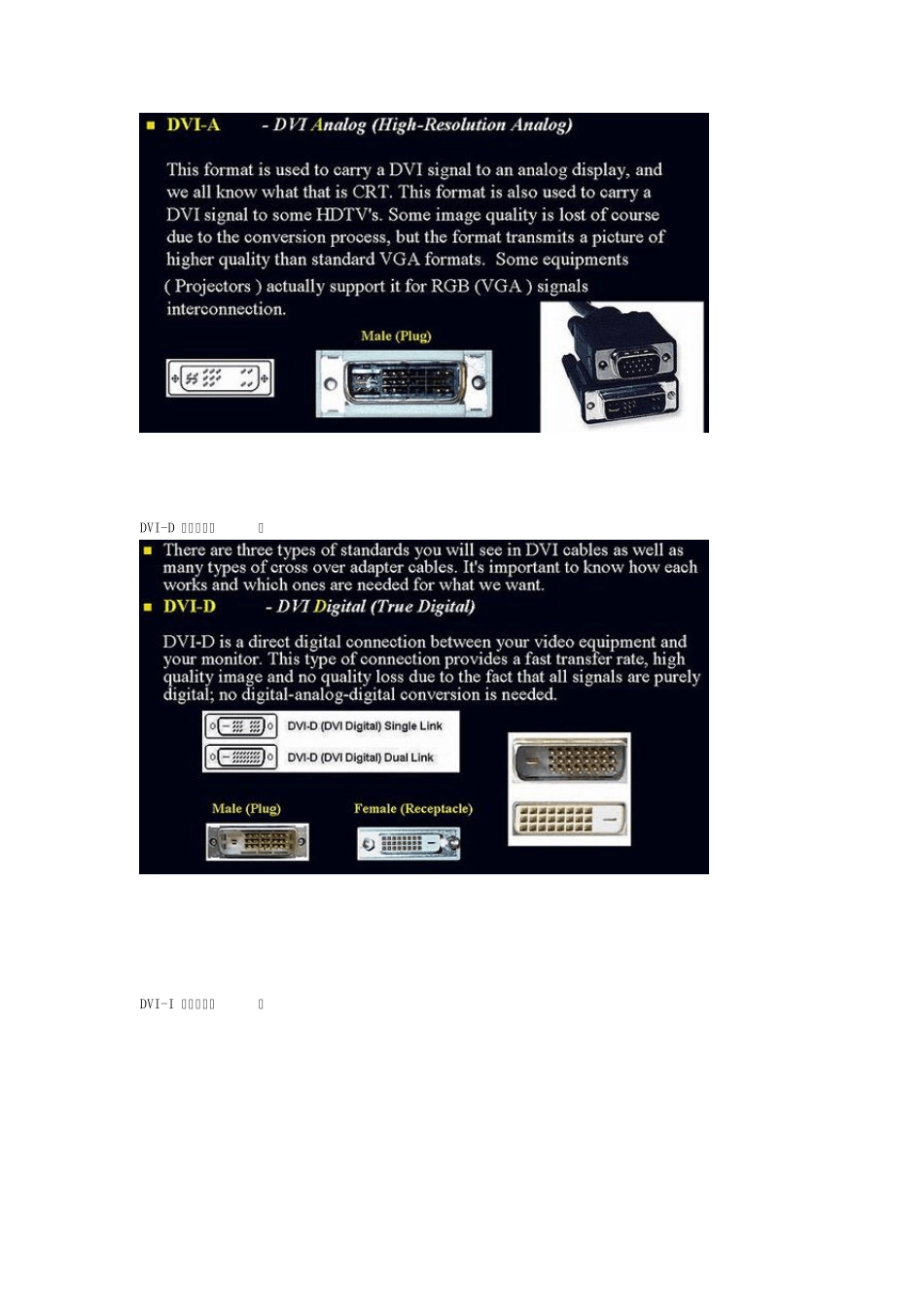

DVI 接口标准介绍 dvi-hdmi接口定义 DVI 的定义： DVI-A ： 就是与 VGA 规范一样的，包括 RGBHV 信号线的模拟接口，RGB 是什么不用赘述了吧， HV 分别是水平 和 垂直 扫描的 行同步 与 场同步信号。 VGA 接口规范同样提供 RGBHV ， 所以 DVI-A 就是兼容 VGA 接口的。 DVI-D ： Silicon Image、 Intel、 Compaq、 IBM、 HP、 NEC、 Fujitsu 等公司共同组成数字显示工作组（ Digital Display Working Group， DDWG）制定。 数字信号由Silicon Image的 发送器按照TMDS协议编码后通过TMDS通道发送给接收器（一般也是 Silicon Image 的芯片）再解码。 注 ： TMDS 即（Transition Minimized Differential Signaling ，最小化传输差分信号）。 TMDS 是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照 TMDS 协议编码后通过TMDS 通道发送给接收器，经过解码送给数字显示设备。 根据DVI 标准，一条TMDS 通道可以达到165MHz 的工作频率和10-bit 接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。另外，为了扩充兼容性，DVI 还可以使用第二条TMDS 通道，这样其带宽将会高过2Gbps。 DVI-D 才是 真正的数字信号传输。 DVI-A 只是换汤不换药的定义而已。其实就是 VGA 接口标准。 DVI-I 是整合了上述 DVI-A 以及 DVI-D 的接口的总称。 具体在接口插座管脚定义上有明显的区分。也就是说：看看 DVI 的接口管脚就知道个大概了。 概述： DVI-A ( A= Analog ) 是模拟信号接口， 只能去接 DVI-A 或者 VGA 接口的信号。 DVI-D ( D= Digital ) 是数字信号接口， 只能去接 DVI-D 接口的信号。 DVI-I ( I = A+D = Integrated ) 含及上述两个接口， 在管脚定义上有明显的区分， 当 DVI-I 接 VGA 时， 就是 起到了 DVI-A 的作用 ； 当 DVI-I 接 DVI-D 时， 只起了 DVI-D 的作用。 DVI-A 的接口图示： DVI-D 的接口图示 ： DVI-I 的接口图示 ： 这只是参考图示， 是根据某些厂家的线缆制作的实物拍照的样图。 这也不是绝对的。实际确切的管脚定义在以后续图时详细说明，包括： 管脚定义， 联接图示， HDCP 说明， HDMI 范例。为了通俗些， 都描述的不是很难。因为若是懂技术的同行就不需要俺来讲解了， 全都是给海外整个集团各个部门普及知...
