DVR2000B微机励磁调节器

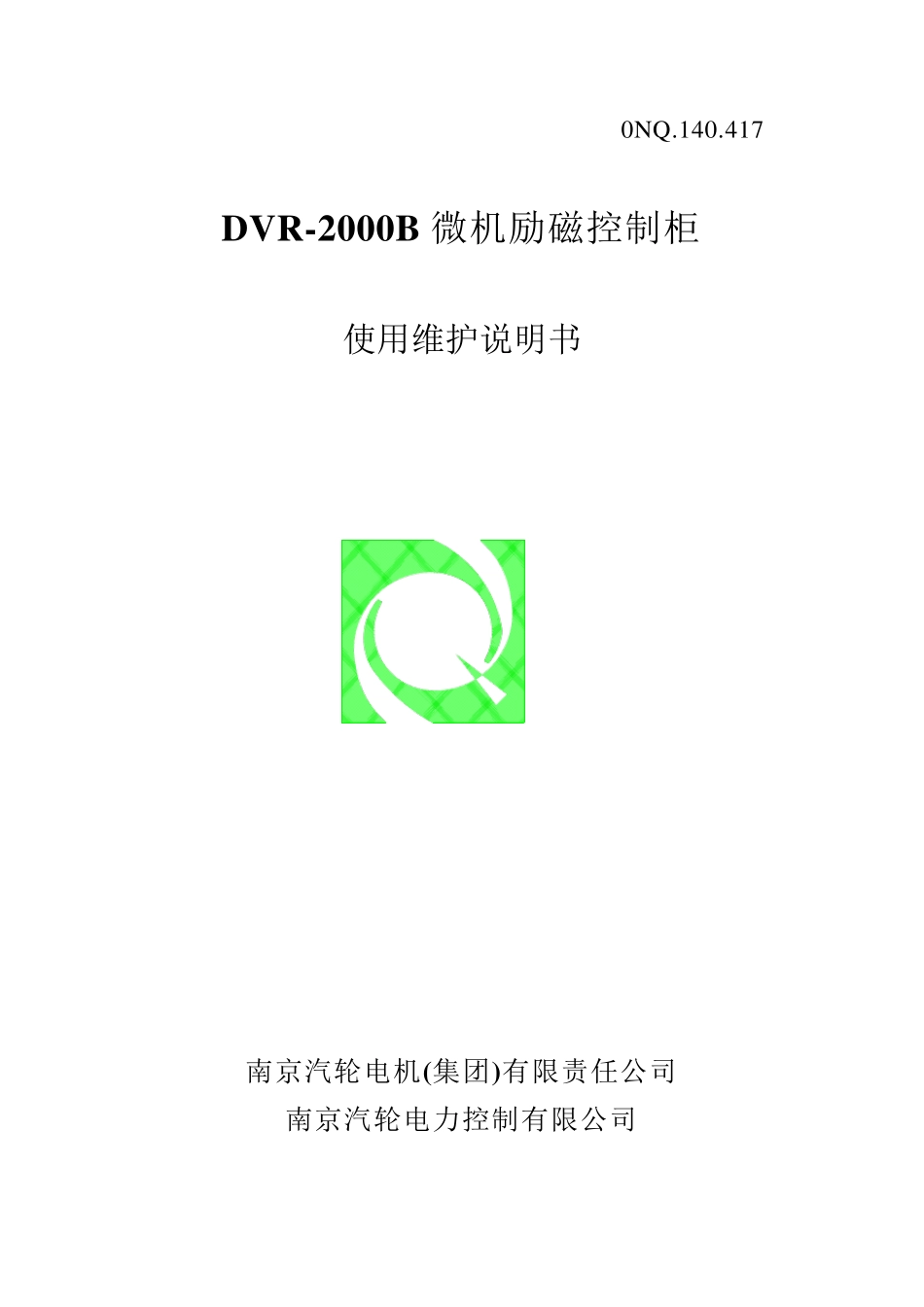

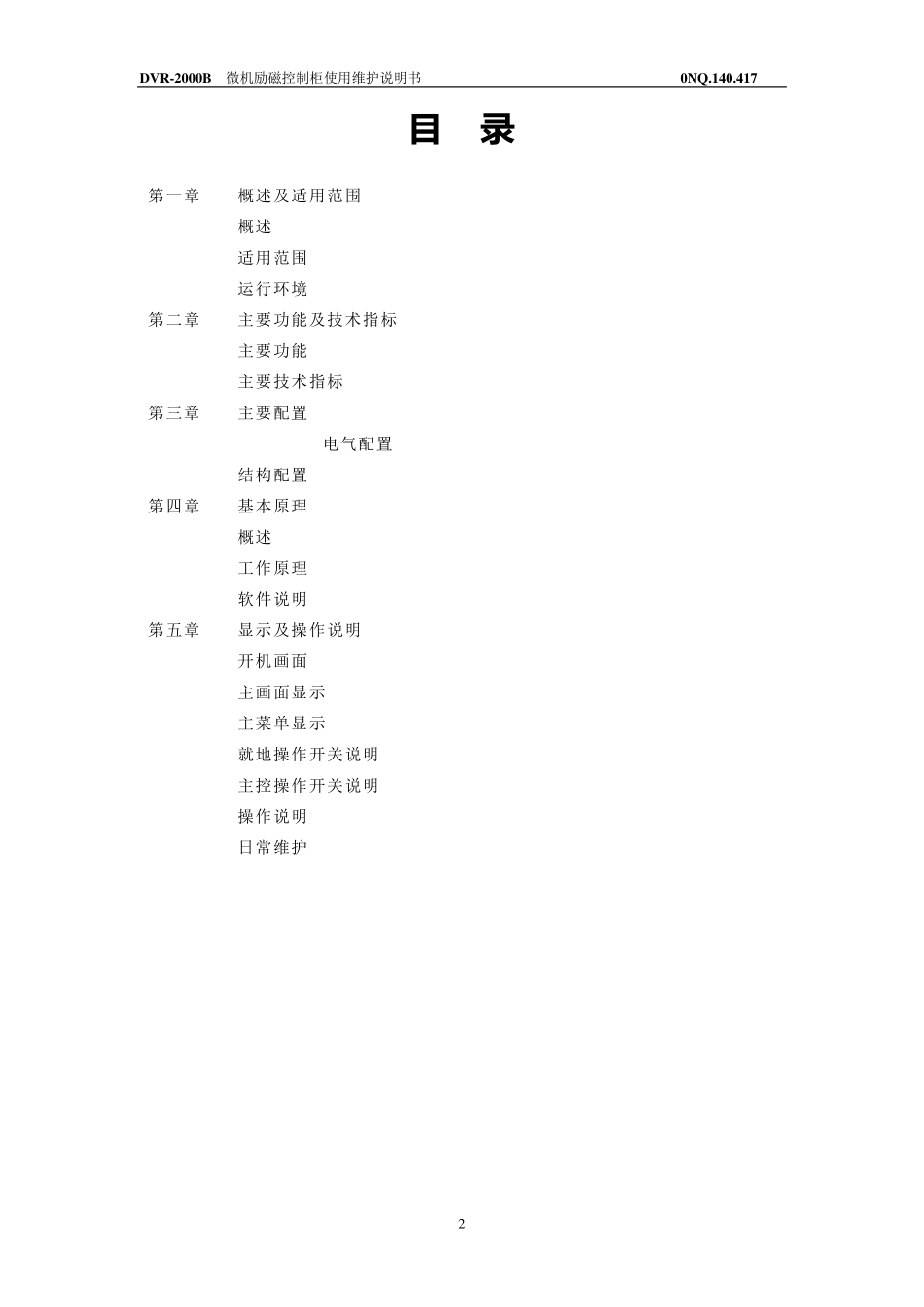

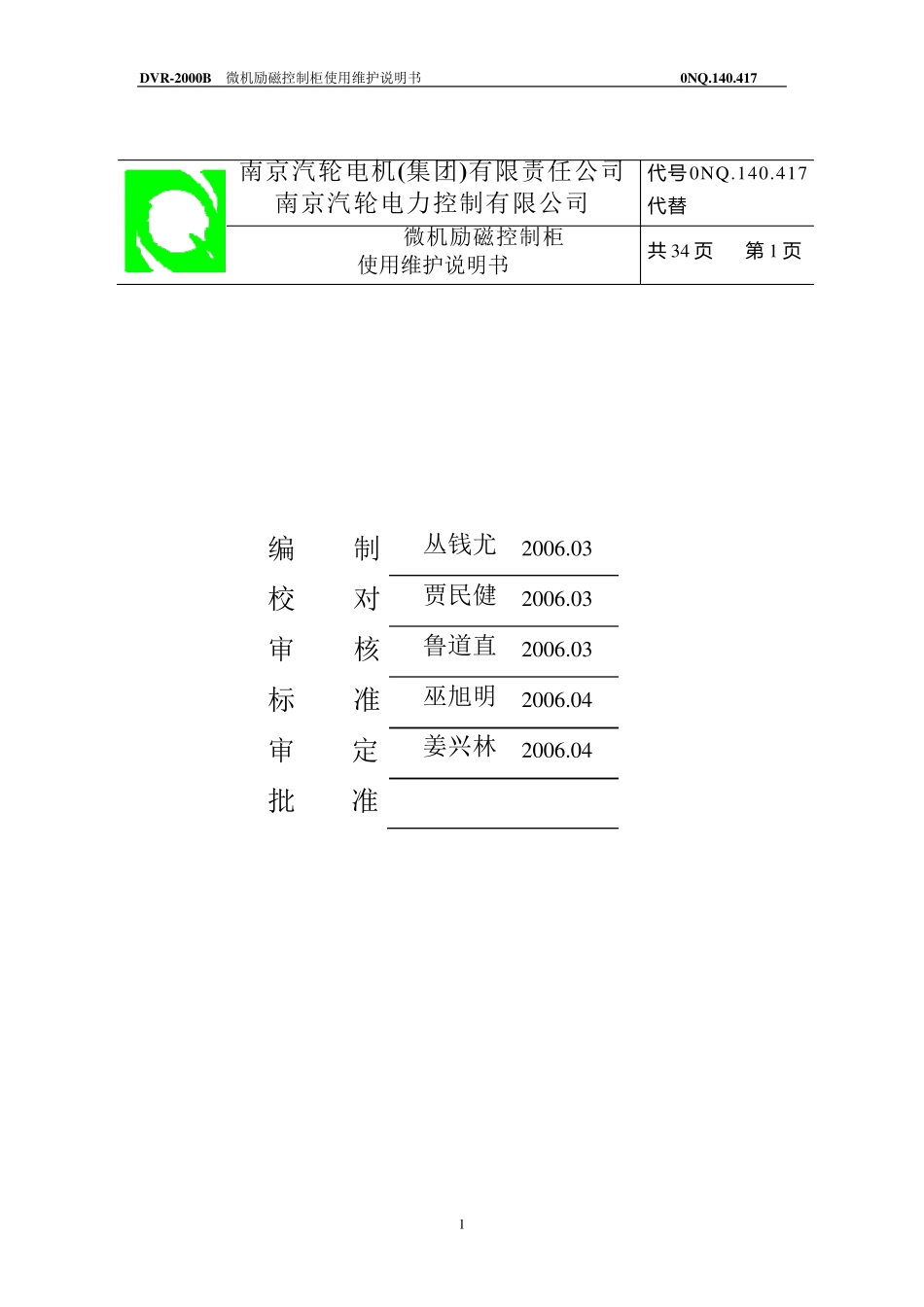

0N Q .140.417 DVR-2000B 微机励磁控制柜 使用维护说明书 南京汽轮电机(集团)有限责任公司 南京汽轮电力控制有限公司 DVR-2000B 微机励磁控制柜使用维护说明书 0NQ.140.417 1 南京汽轮电机(集团)有限责任公司南京汽轮电力控制有限公司 代号 0N Q .140.417 代替 DVR-2000B微机励磁控制柜 使用维护说明书 共 34 页 第 1 页 编制 丛钱尤 2006.03 校对 贾民健 2006.03 审核 鲁道直 2006.03 标准 巫旭明 2006.04 审 定 姜兴林 2006.04 批 准 DVR-2000B 微机励磁控制柜使用维护说明书 0NQ.140.417 2 目 录 第一章 概述及适用范围 3 1.1 概述 3 1.2 适用范围 4 1.3 运行环境 4 第二章 主要功能及技术指标 5 2.1 主要功能 5 2.2 主要技术指标 6 第三章 主要配置 9 3.1 DVR-2000B电气配置 9 3.2 结构配置 10 第四章 基本原理 13 4.1 概述 13 4.2 工作原理 14 4.3 软件说明 16 第五章 显示及操作说明 21 5.1 开机画面 21 5.2 主画面显示 21 5.3 主菜单显示 23 5.4 就地操作开关说明 32 5.5 主控操作开关说明 32 5.6 操作说明 32 5.7 日常维护 34 DV R-2000B 微机励磁控制柜使用维护说明书 0NQ.140.417 3 第一章 概述及适用范围 1.1 概述 DVR-2000B 微机励磁调节器是我公司在引进的英国BRUSH 公司的MAVR 自动电压调节器技术的基础上，开发了适合我公司的三机同轴无刷励磁系统的微机励磁调节器。它继承了第一代DVR-2000A 系列微机励磁调节器的全部调节、控制及限制保护功能，并结合了几百台套的现场运行经验的基础上开发研制的升级换代产品。 DVR-2000B 微机励磁调节器具有以下特点： 1. 模型清晰、准确 DVR-2000B 微机励磁调节器所采用的计算模型均经过计算机仿真和动态信号分析仪实测证明该模型在离散化过程中误差小，精度高。 2. 测量精度高 DVR-2000B 微机励磁调节器采用每周波 24 点交流采样，快速傅立叶变换，完全消除了零漂等对测量精度的影响，同时采用高速 14 位 A/D 变换器，保证了测量通道的精度和快速性。 3. 强大的网络功能 DVR-2000B 微机励磁调节器具有强大的通讯功能，双通道的调节器之间通过可靠的现场总线 CAN-BU S 进行连接，实现数据共享和协调控制。每个控制通道都提供两个独立、并进行隔离的RS232 和 485 接口。非常方便的实现励磁调节器与上位管理机的通讯以及与电厂 D...
