DVR控制键盘使用说明书

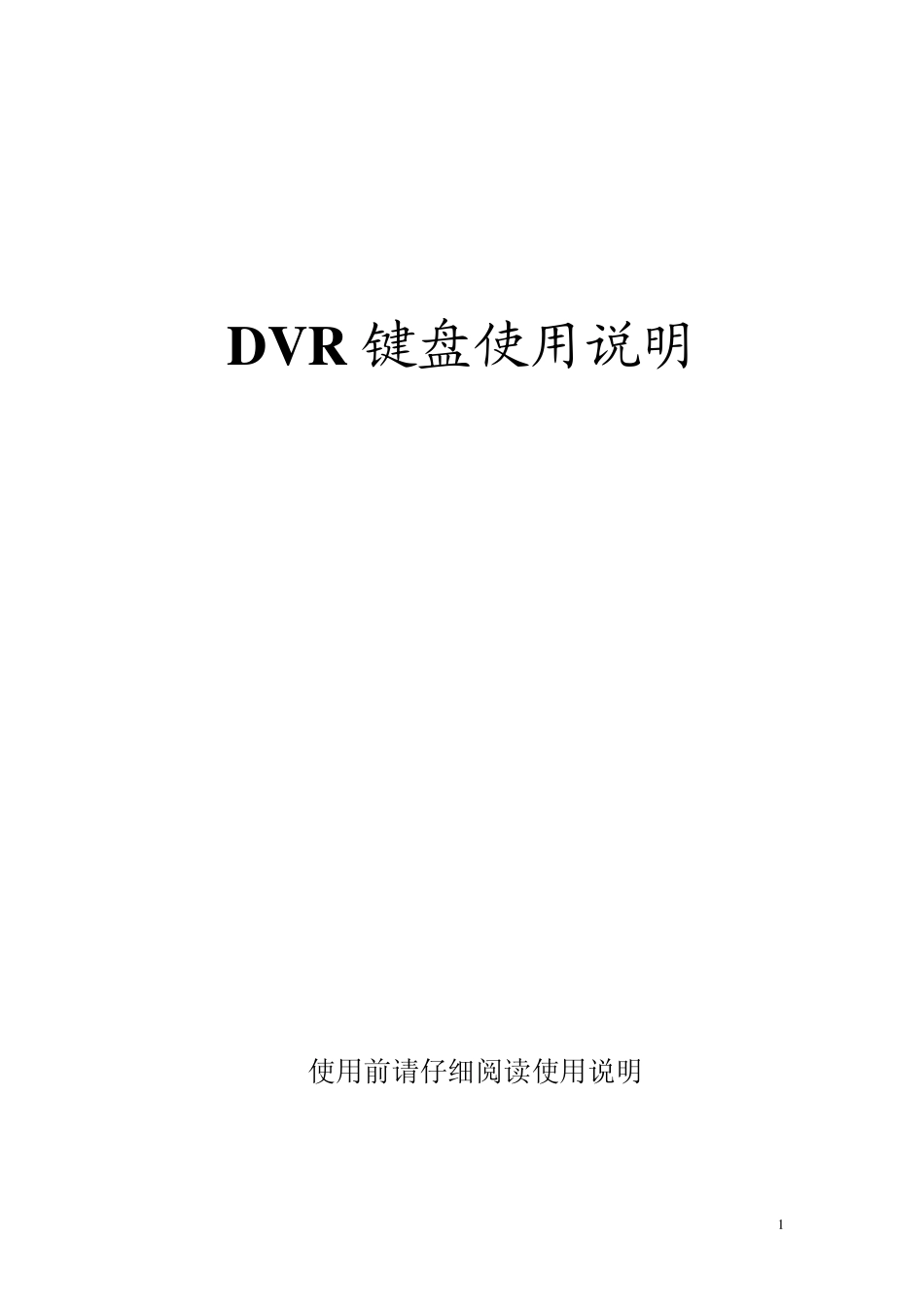

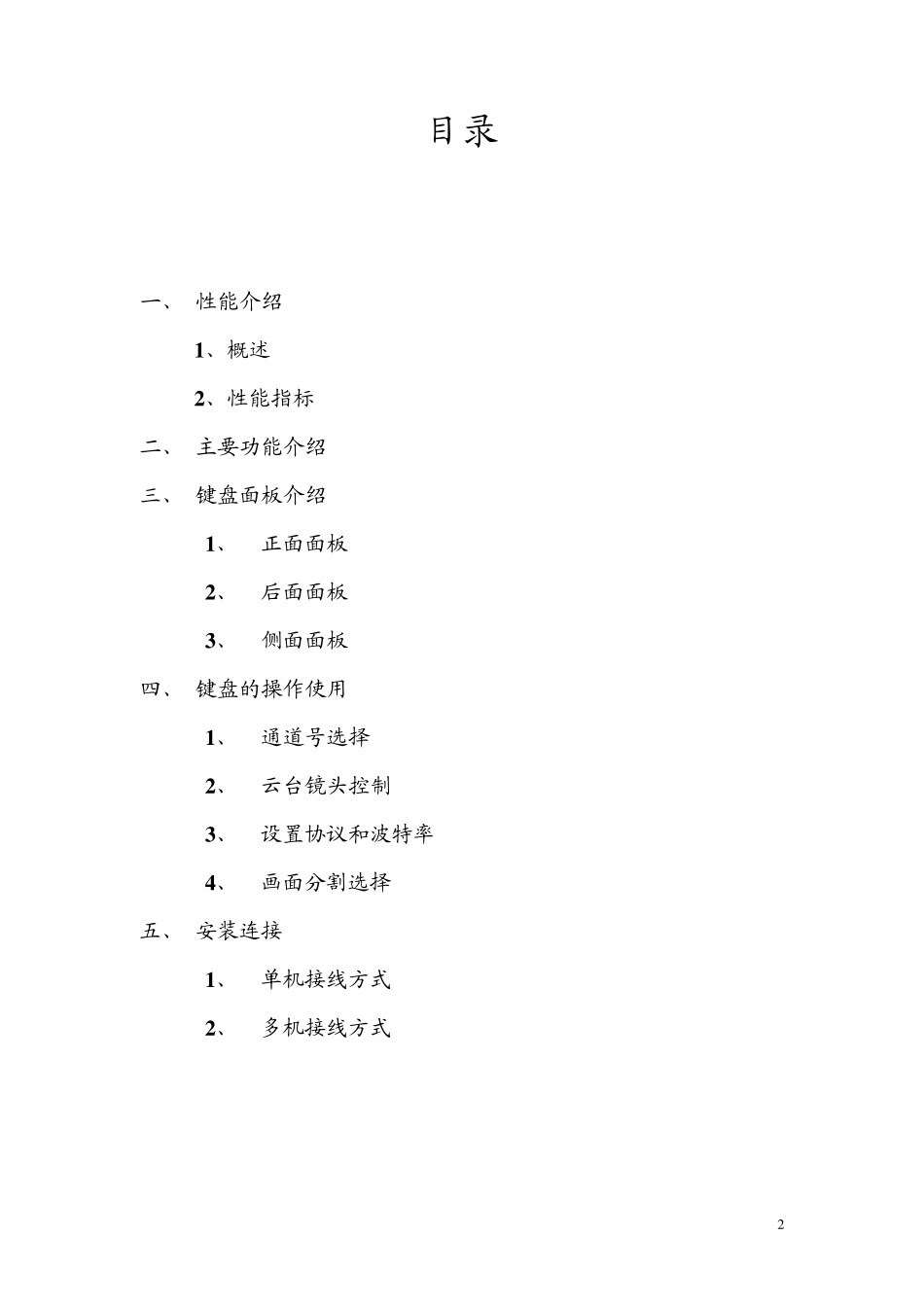

1 D V R 键盘使用说明 使用前请仔细阅读使用说明 2 目录 一、 性能介绍 1 、概述 2 、性能指标 二、 主要功能介绍 三、 键盘面板介绍 1 、 正面面板 2 、 后面面板 3 、 侧面面板 四、 键盘的操作使用 1 、 通道号选择 2 、 云台镜头控制 3 、 设置协议和波特率 4 、 画面分割选择 五、 安装连接 1 、 单机接线方式 2 、 多机接线方式 3 一 、性能介绍： 1、概述 DVR 控制键盘是配合DVR 主机、嵌入式硬盘录像机等前端设备来控制高速智能球机、解码器、恒速球机等终端接收器配套的产品。控制键盘与接收器之间采用EIA/RS - 485 电气接口，在不加总线驱动的情况下，一台键盘最多可控制128 台球机或解码器等终端设备，键盘与接收器的最大通信距离达1.5Km。利用控制键盘可方便地对高速球型摄像机等终端设备进行控制。 2、性能指标 a、电气指标 供电电源：DC9V 500mA 随机配电源适配器：AC220V±10% 50/60HZ 转 DC9V 500mA 通讯连接方式：与主机连接采用RS-232（单路）和 RS-485 通讯。与控制设备采用RS-485 总线控制方式，波特率为 1200bps、2400bps、4800bps、9600bps、19200bpsS 可调。 b、 机械指标 尺寸：70（高）X 165（宽）X 270（长）mm C、环境指标 温度：0℃~60℃ 湿度：90%RH 二 主要功能介绍： DVR 控制键盘具有下列主要功能： 4 1. 键盘输出采用光电隔离485 控制，抗干扰性强，传输距离远。 2. 设定球形摄像机或解码器的地址范围：1~128。 3. 可对高速球的内置云台进行变速操作。 4. 可对高速球进行预置点的设置和调用。 5. 可对高速球进行手动或自动控制。 6. 手动控制摄像机的变倍﹑变焦﹑光圈。 7. 可控制多台球形摄像机和解码器等终端设备。 8. 内置多协议可供选择，基本协议有14 种，可按用户要求增加新的协议。 9、用户可对不同的通道设置不同的波特率和协议。 10、 可实现与单台或多台（4 台）DVR 主机或嵌入式硬盘录像机联控。 11、 通过操作键盘上的画面分割按键，可实现 DVR 主机的画面切换。（需将该功能的通讯指令写入 DVR 主机软件中） 12、 可通过 DVR 主机远程控制高速球等受控设备。（需将该远程控制协议写入 DVR 主机软件中） 三、键盘面板介绍： 1、正面面板 控制键盘正面面板上有变速控制摇杆，按键和LED 数码管显示。显示屏用于显示系统状态及操作信息。摇杆控制云台上、下、左、右作...
