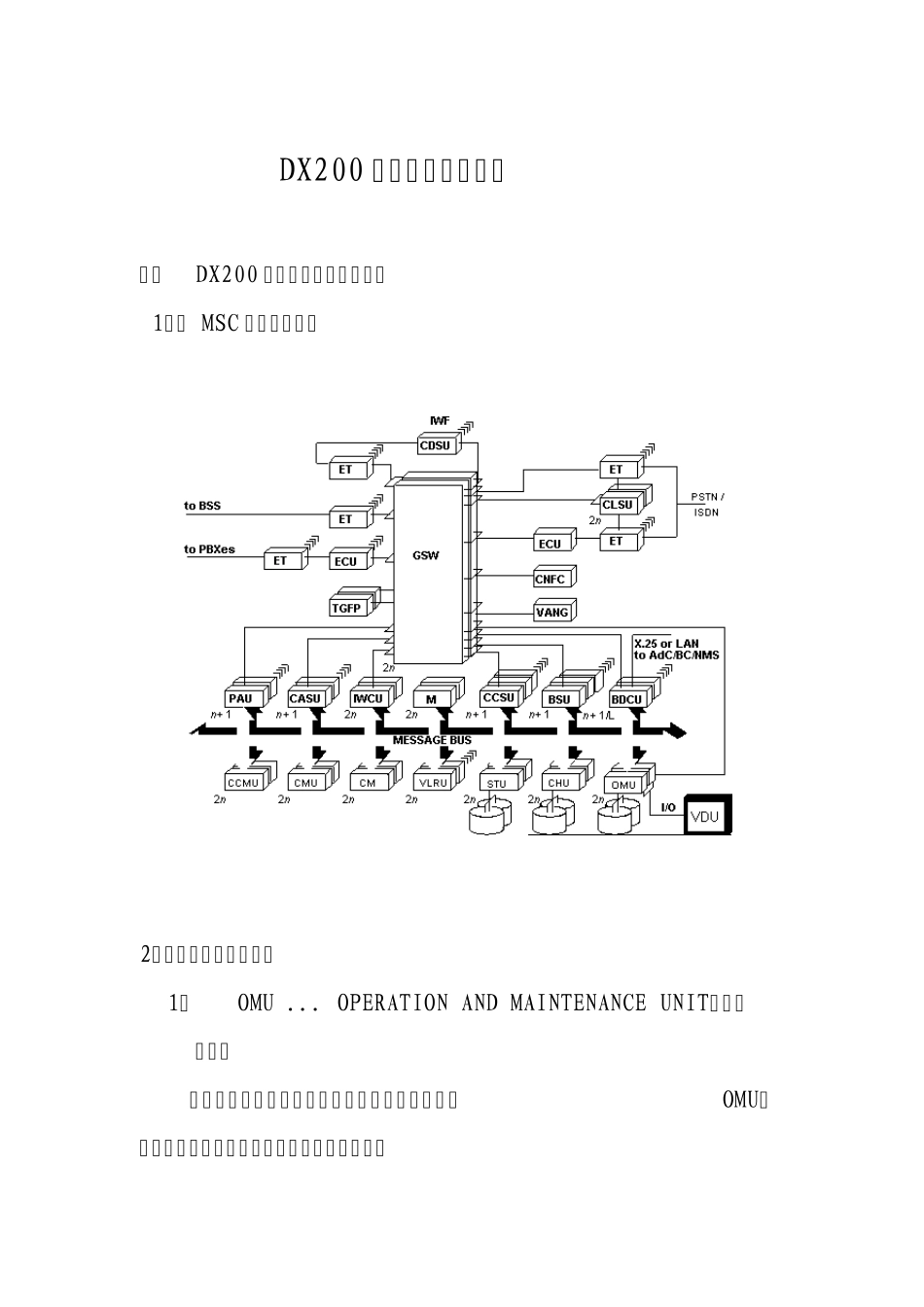

DX200 平台的结构和功能 一． DX200 平台的硬件结构和功能 1）． MSC 的功能模块图 2）：各功能块的作用： 1， OMU ... OPERATION AND MAINTENANCE UNIT操作维护单元 包括检测，告警和恢复功能，人机命令接口。在OMU的硬盘中存有系统软件，告警事件存储缓存器。 Max 4 SERO-S/per OMU ,Max 4 VDU(or LPT)/per SERO-S (for subrack), Max 16 VDU(or LPT)/per SERO-T(for cartridge) Max 15 MML/per OMU 2， STU ... STATISTICAL UNIT统计单元 统计数据的存储，在小型的交换机中也进行计费数据的收集和存储 3， CM .... CENTRAL MEMORY 中央存储器 做数字分析，配置数据，在小型的交换机中进行NO.7的网络管理 4， M ..... MARKER 控制，监测GSW，进行选线，交换的连接和释放 5,CCSU .. COMMON CHANNEL SIGNALLING UNIT 公共信令单元 ` Max 8 AS7_S/per CCSU ,Max 2 AS7_U/per CCSU,Max 1 AS7_V /per CCSU（ M9） Max 1 LINK/per AS7_S,Max 4 LINKS/per AS7_U,Max 16 LINKS/per AS7_V（ M9） 6， CHU ... CHARGING UNIT 计费单元 在大型的交换机中进行计费数据的收集和存储。 7， CCM ... COMMON CHANNEL SIGNALLING MANAGEMENT UNIT 公共信令管理单元 大型交换机的NO.7的网络管理。 8， BSU ... BASE STATION SIGNALLING UNIT 基站信令单元 处理MSC和 BSC之间的CCS7的连接 Max 2 AS7_U/per BSU， Max 4 LINKS/per AS7_U 9， IWCU .. INTERWORKING CONTROL UNIT 网络互连控制单元 与其他网络互连所用。对数据业务的管理：控制各种 MODEM POOL，控制ECU什么时候处理语音，什么时候处理数据。 AS7__U Max 4 CCS7 LINKS AS7__U Max 1 X.25 AS7__U Max 32 LAPD LINKS 10， CMU ... CELLULAR MANAGEMENT UNIT 蜂窝网管理单元 与蜂窝网有关的配置数据，包括HANDOVER。 11， VLRU .. VISITOR LOCATION REGISTER UNIT 拜访用户位置寄存器 用户数据的存储，不带硬盘，数据存储在内存中。 一个MSC最多5对 VLRU，每对VLRU可容纳 3 万用户。 12， BDCU .. BASIC DATA COMMUNICATION UNIT 基本数据通信单元 具有到网管和Billing Center的所有通信链路. AC25 处理模拟X.25连接，AS7__U处理数字X.25连接，COCEN处理LAN Max 8 连接 /per BDCU 13， CLSU ... CLOCK A...
