DXF文档解析材料

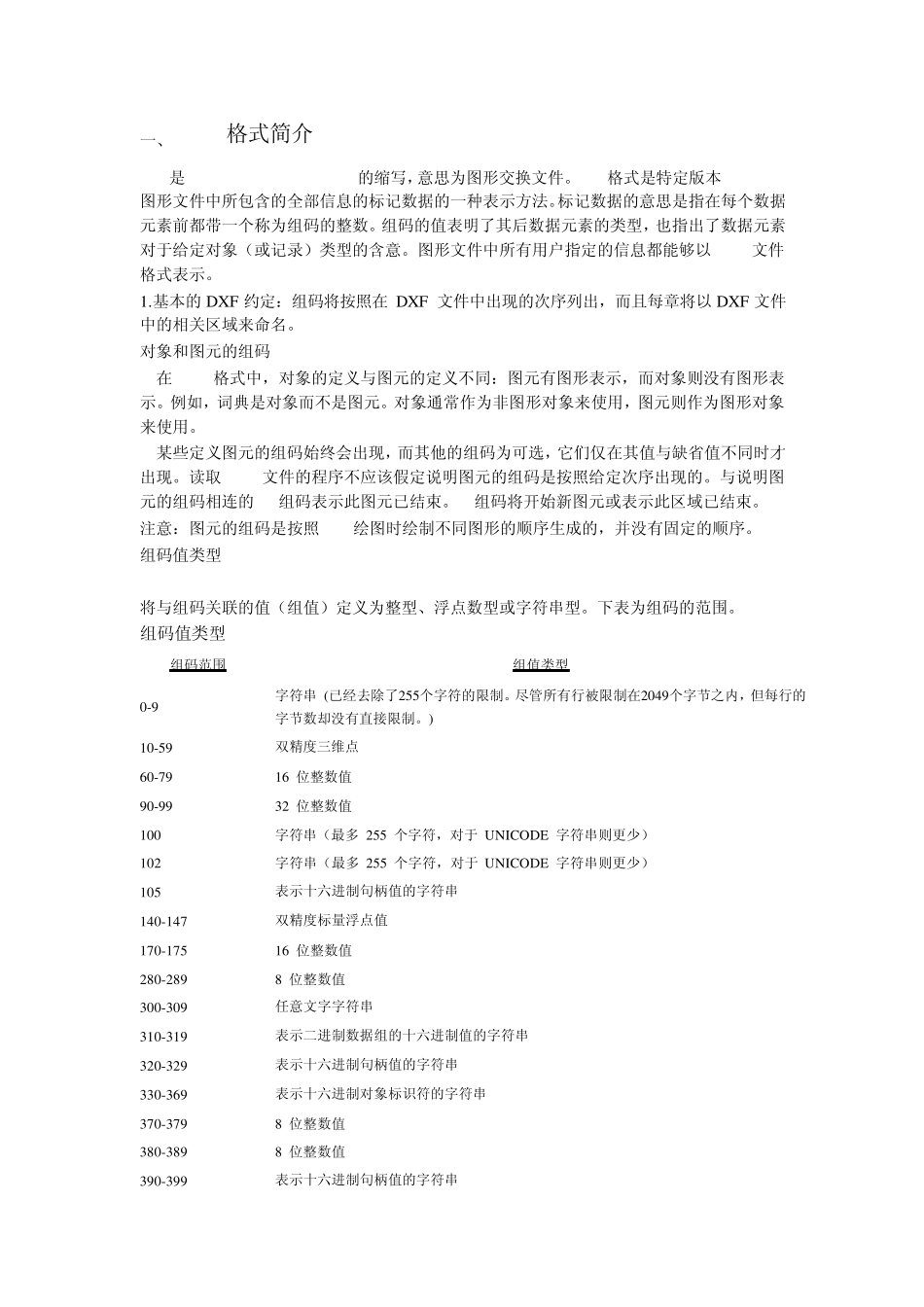

DXF文档解析材料_第1页
1/7

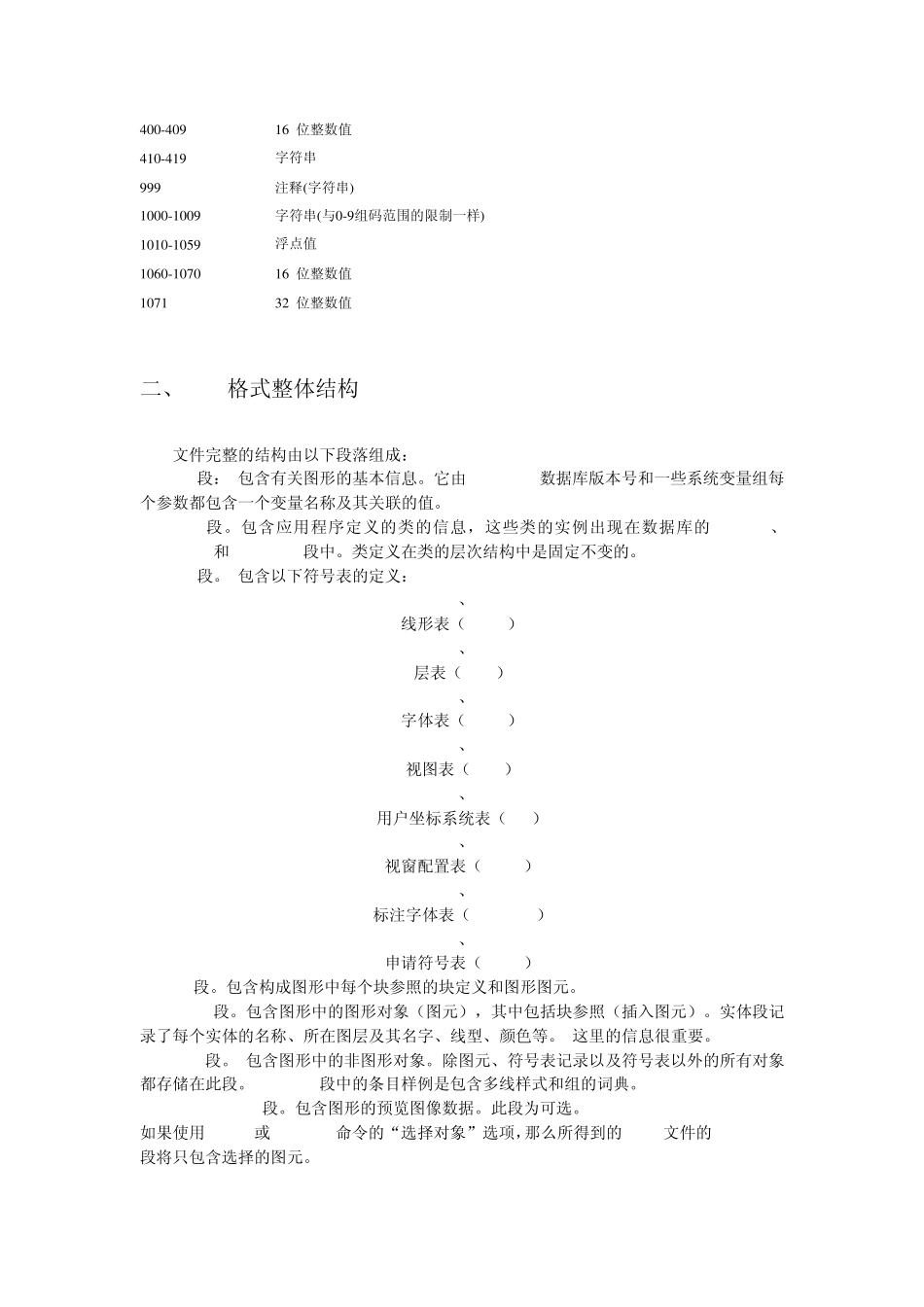

DXF文档解析材料_第2页
2/7

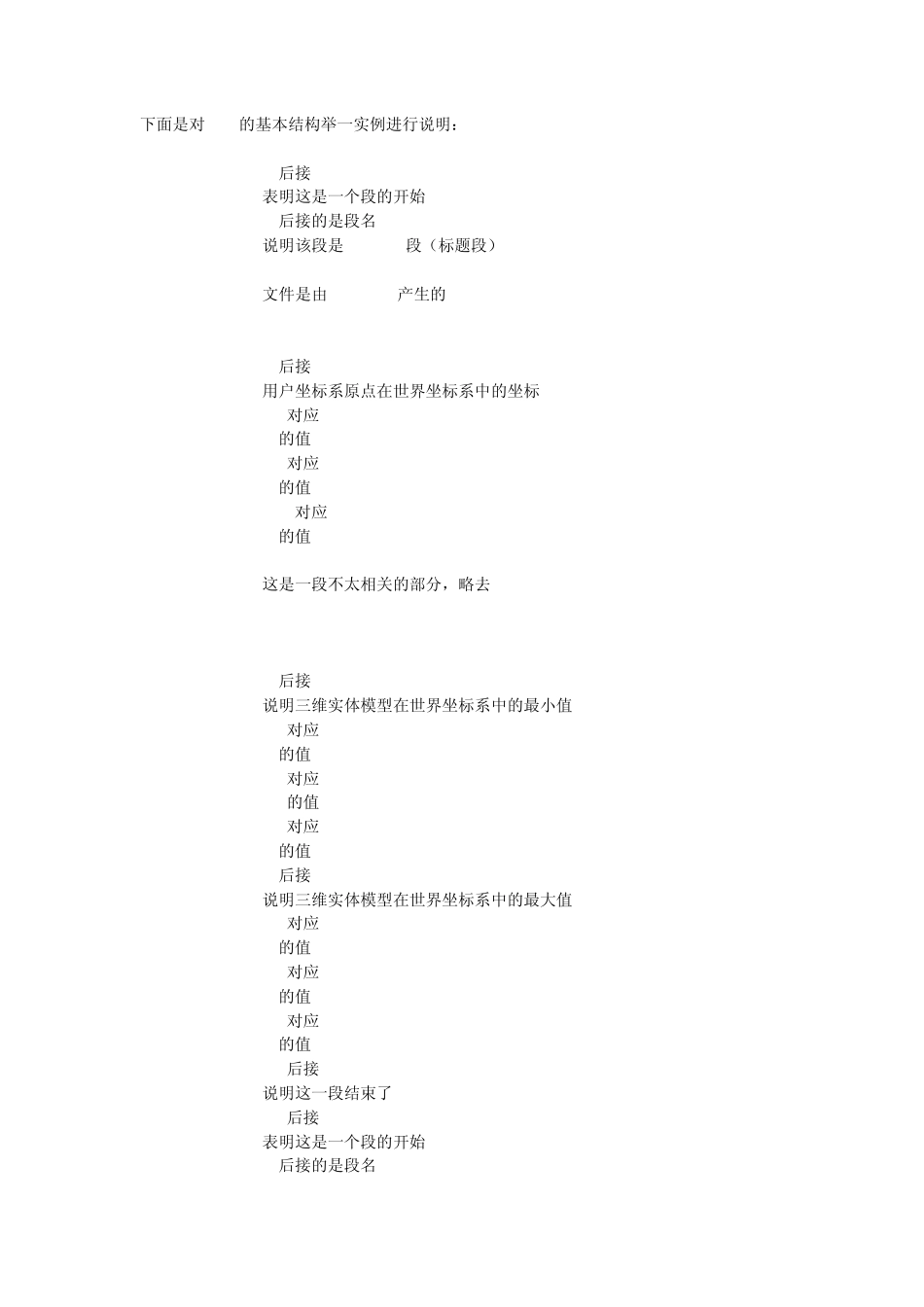

DXF文档解析材料_第3页
3/7
一、 DXF 格式简介 DXF是 Drawing eXchange File的缩写,意思为图形交换文件。DXF 格式是特定版本 AutoCAD 图形文件中所包含的全部信息的标记数据的一种表示方法。标记数据的意思是指在每个数据元素前都带一个称为组码的整数。组码的值表明了其后数据元素的类型,也指出了数据元素对于给定对象(或记录)类型的含意。图形文件中所有用户指定的信息都能够以 DXF 文件格式表示。 1.基本的 DX F 约定:组码将按照在 DX F 文件中出现的次序列出,而且每章将以 DX F 文件中的相关区域来命名。 对象和图元的组码 2.在 DXF 格式中,对象的定义与图元的定义不同:图元有图形表示,而对象则没有图形表示。例如,词典是对象而不是图元。对象通常作为非图形对象来使用,图元则作为图形对象来使用。 3.某些定义图元的组码始终会出现,而其他的组码为可选,它们仅在其值与缺省值不同时才出现。读取 DXF 文件的程序不应该假定说明图元的组码是按照给定次序出现的。与说明图元的组码相连的 0 组码表示此图元已结束。0 组码将开始新图元或表示此区域已结束。 注意:图元的组码是按照 CAD绘图时绘制不同图形的顺序生成的,并没有固定的顺序。 组码值类型 将与组码关联的值(组值)定义为整型、浮点数型或字符串型。下表为组码的范围。 组码值类型 组码范围 组值类型 0-9 字符串 (已经去除了255个字符的限制。尽管所有行被限制在2049个字节之内,但每行的字节数却没有直接限制。) 10-59 双精度三维点 60-79 16 位整数值 90-99 32 位整数值 100 字符串(最多 255 个字符,对于 U N ICO DE 字符串则更少) 102 字符串(最多 255 个字符,对于 U N ICO DE 字符串则更少) 105 表示十六进制句柄值的字符串 140-147 双精度标量浮点值 170-175 16 位整数值 280-289 8 位整数值 300-309 任意文字字符串 310-319 表示二进制数据组的十六进制值的字符串 320-329 表示十六进制句柄值的字符串 330-369 表示十六进制对象标识符的字符串 370-379 8 位整数值 380-389 8 位整数值 390-399 表示十六进制句柄值的字符串 4 0 0 -4 0 9 1 6 位整数值 4 1 0 -4 1 9 字符串 9 9 9 注释(字符串) 1 0 0 0 -1 0 0 9 字符串(与0 -9 组码范围的限制一样) 1 0 1 0 -1 0 5 9 浮点值 1 0 6 0 -1 0 7 0 1 6 位整数值 1 0 7 1 3 2 位整数...
