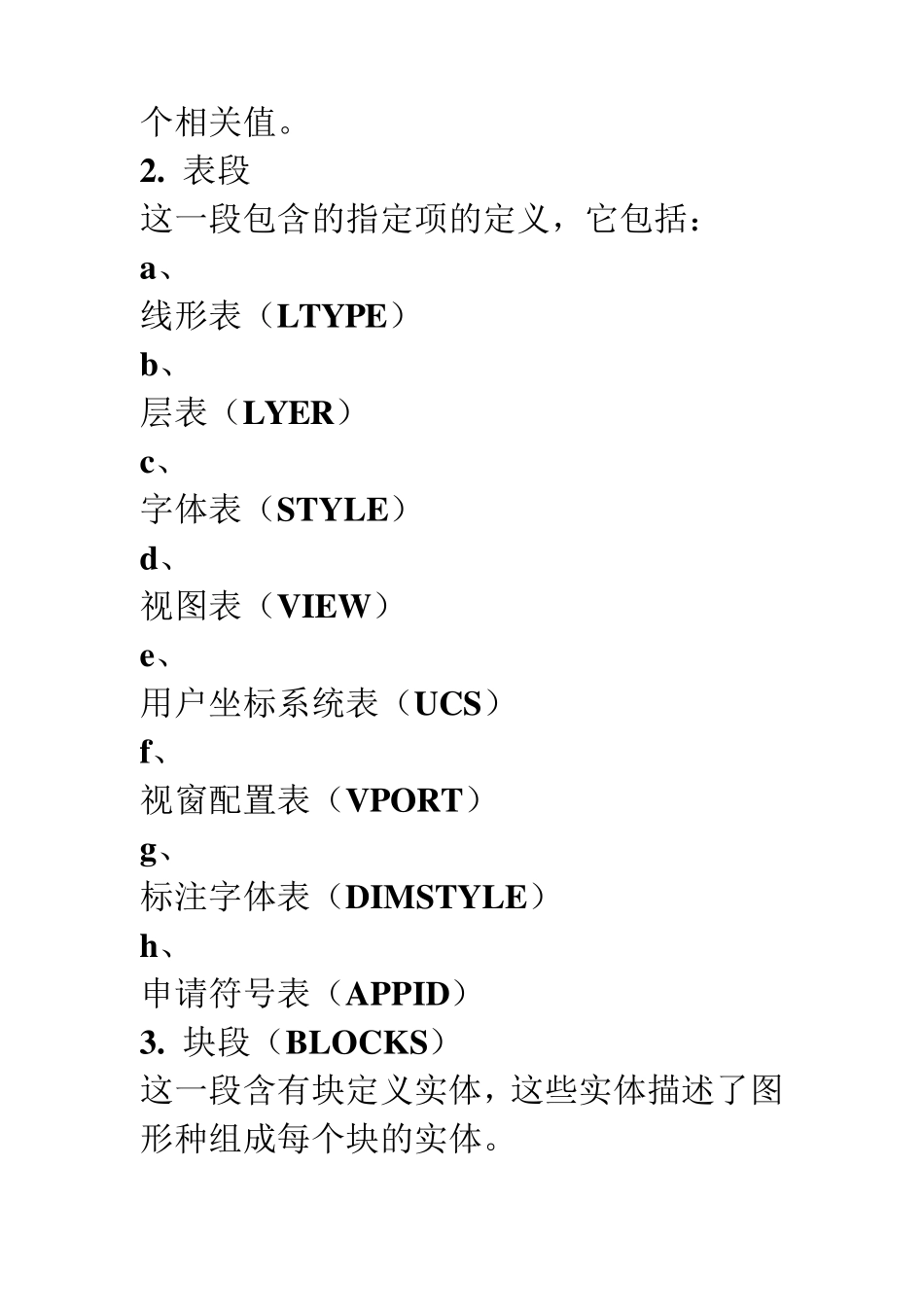

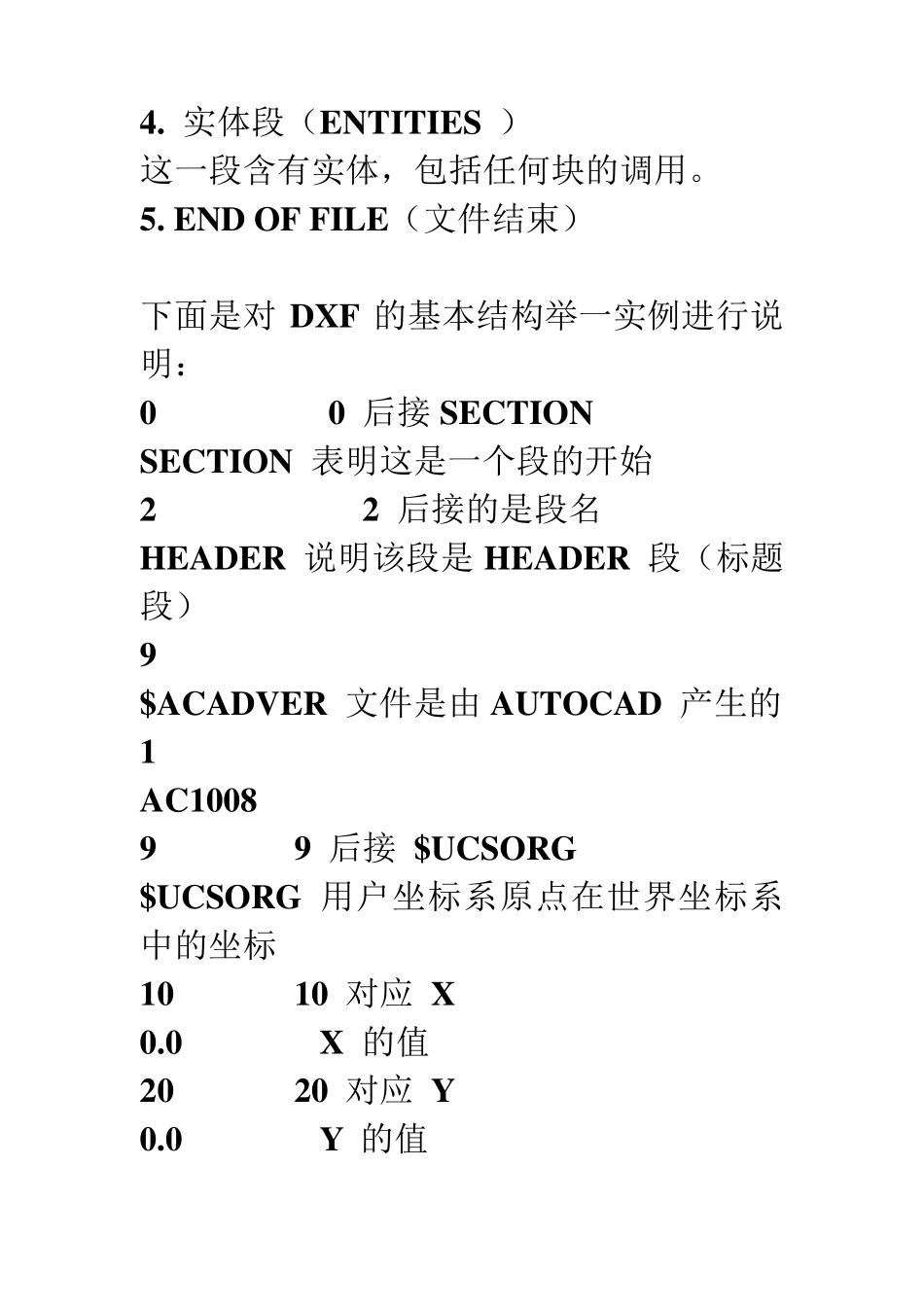

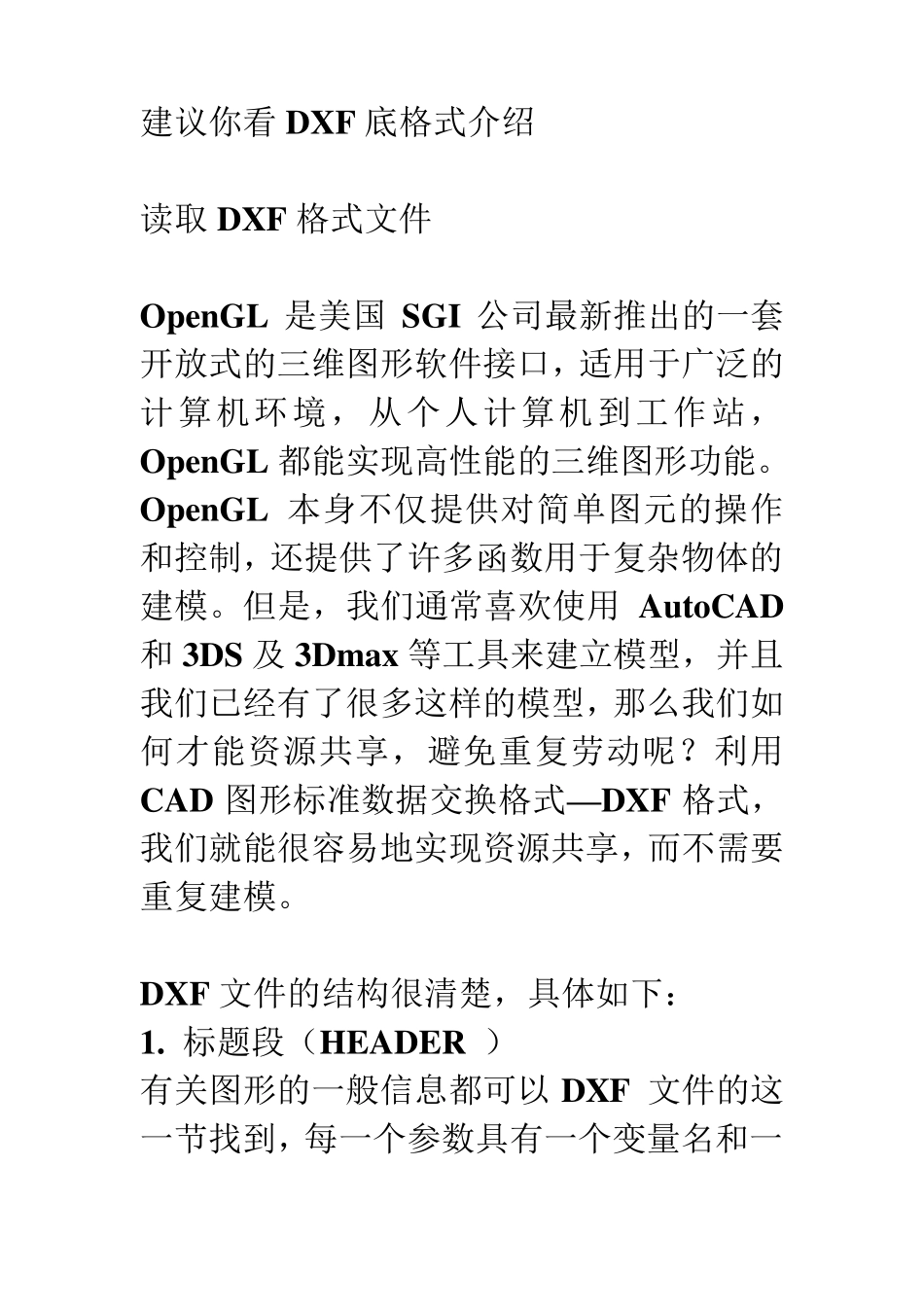

建议你看DXF 底格式介绍 读取DXF 格式文件 OpenGL 是美国SGI 公司最新推出的一套开放式的三维图形软件接口，适用于广泛的计算机环境，从个人计算机到工作站，OpenGL 都能实现高性能的三维图形功能。OpenGL 本身不仅提供对简单图元的操作和控制，还提供了许多函数用于复杂物体的建模。但是，我们通常喜欢使用AutoCAD和 3DS 及 3Dmax 等工具来建立模型，并且我们已经有了很多这样的模型，那么我们如何才能资源共享，避免重复劳动呢？利用CAD 图形标准数据交换格式—DXF 格式，我们就能很容易地实现资源共享，而不需要重复建模。 DXF 文件的结构很清楚，具体如下： 1. 标题段（HEADER ） 有关图形的一般信息都可以 DXF 文件的这一节找到，每一个参数具有一个变量名和一个相关值。 2. 表段 这一段包含的指定项的定义，它包括： a、 线形表（LTYPE） b、 层表（LYER） c、 字体表（STYLE） d、 视图表（VIEW） e、 用户坐标系统表（UCS） f、 视窗配置表（VPORT） g、 标注字体表（DIMSTYLE） h、 申请符号表（APPID） 3. 块段（BLOCKS） 这一段含有块定义实体，这些实体描述了图形种组成每个块的实体。 4. 实体段（ENTITIES ） 这一段含有实体，包括任何块的调用。 5. END OF FILE（文件结束） 下面是对 DXF 的基本结构举一实例进行说明： 0 0 后接 SECTION SECTION 表明这是一个段的开始 2 2 后接的是段名 HEADER 说明该段是 HEADER 段（标题段） 9 $ACADVER 文件是由 AUTOCAD 产生的 1 AC1008 9 9 后接 $UCSORG $UCSORG 用户坐标系原点在世界坐标系中的坐标 10 10 对应 X 0.0 X 的值 20 20 对应 Y 0.0 Y 的值 30 30 对应 Z 0.0 Z 的值 9 $UCSXDIR 这是一段不太相关的部分，略去 10 1.0 ... .... 9 9 后接 $EXTMIN $EXTMIN 说明三维实体模型在世界坐标系中的最小值 10 10 对应 X -163.925293 X 的值 20 20 对应 Y -18.5415860.0 Y 的值 30 30 对应 Z 78.350945 Z 的值 9 9 后接 $EXTMAN $EXTMAX 说明三维实体模型在世界坐标系中的最大值 10 10 对应 X 202.492279 X 的值 20 20 对应 Y 112.634300 Y 的值 30 30 对应 Z 169.945602 Z 的值 0 0 后接 ENDSEC ENDSEC 说明这一段结束了 0 0 后接SECTION SECTION 表明这是一个段的开始 2 2 后接的是段名 TABLES 说明...
