DY1200皮带自移机尾

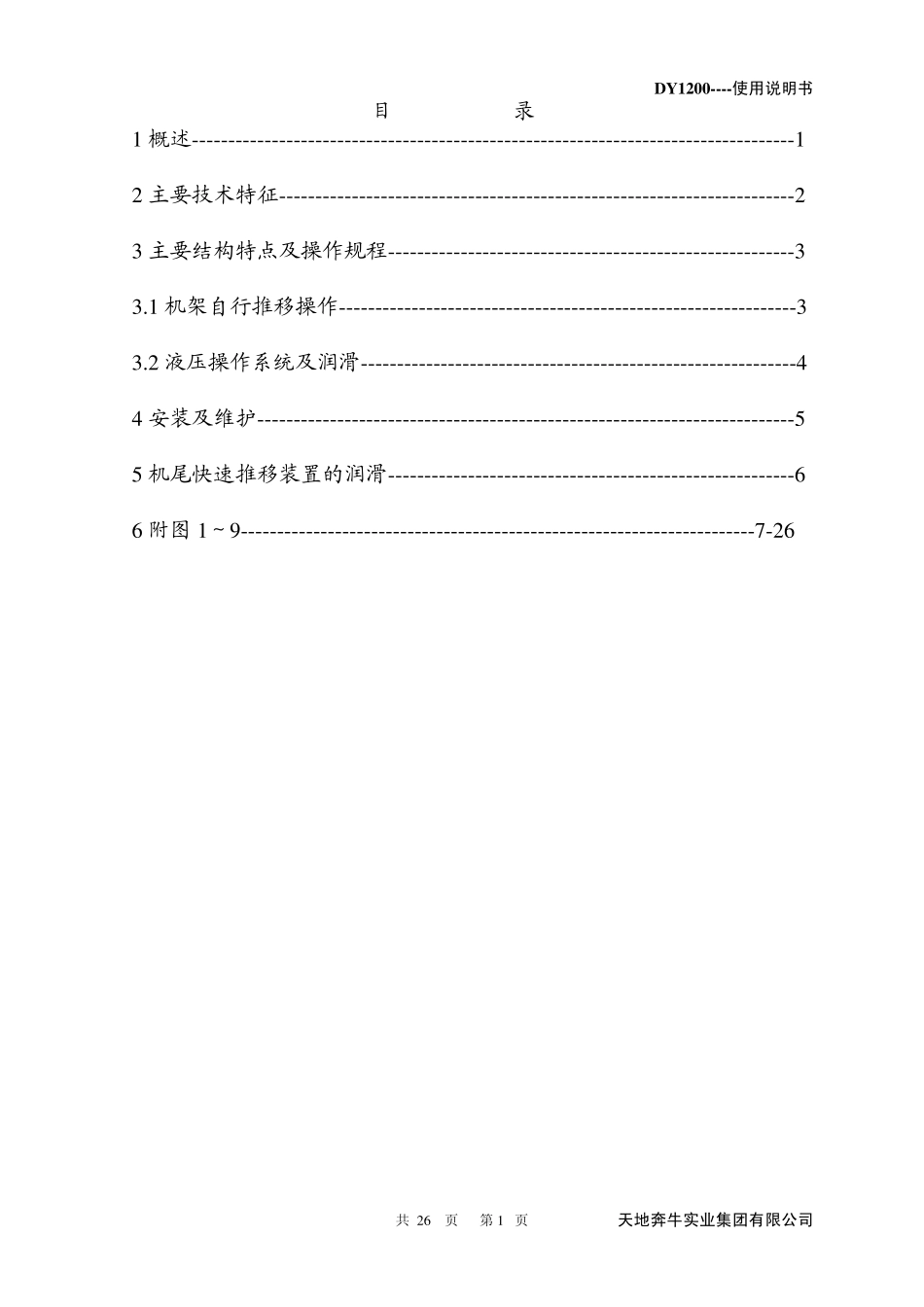

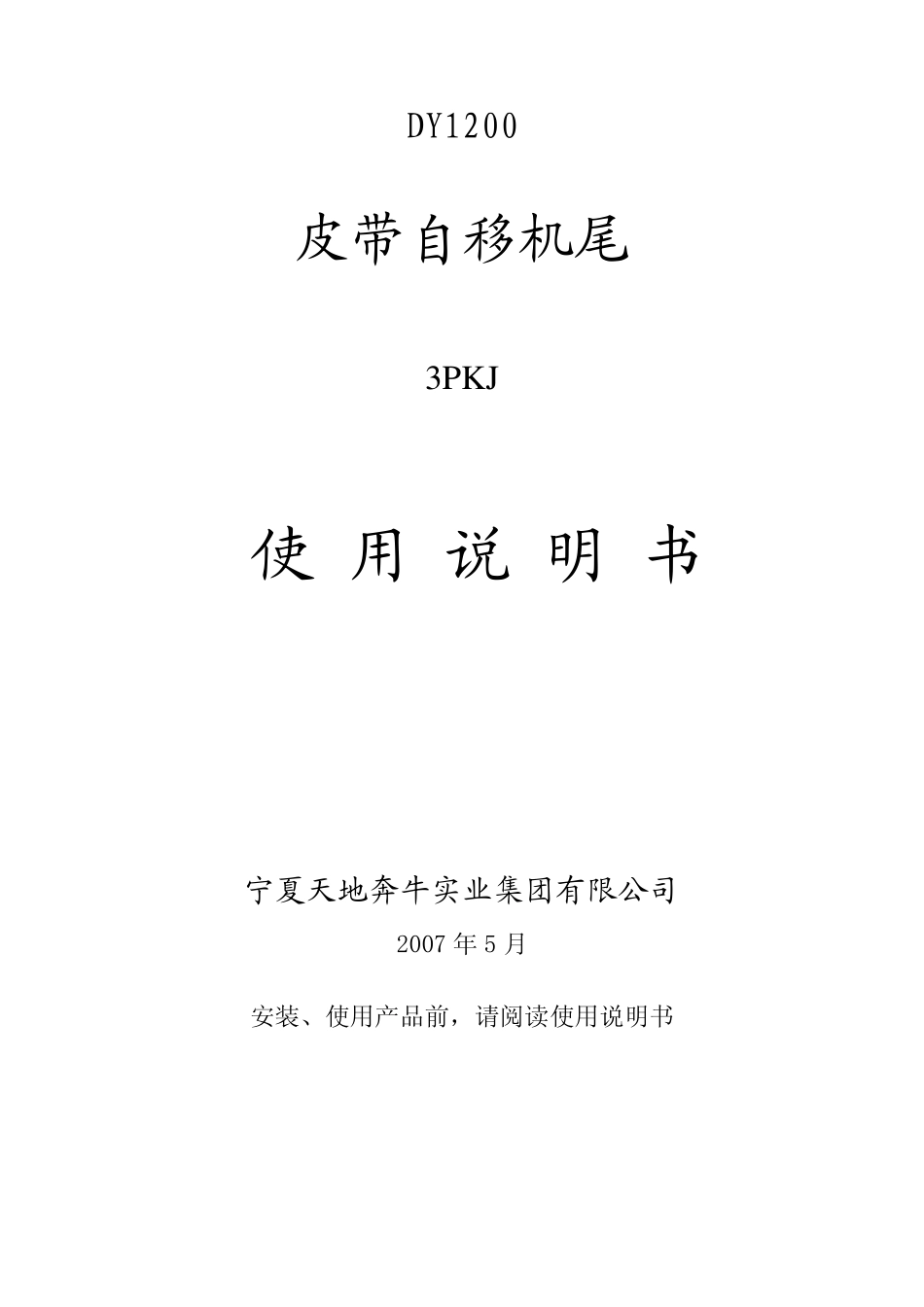

DY1200 皮带自移机尾 3PKJ 使 用 说 明 书 宁夏天地奔牛实业集团有限公司 2007 年5 月 安装、使用产品前，请阅读使用说明书 D Y 1200----使用说明书 天地奔牛实业集团有限公司 共 2 6 页 第 1 页 目 录 1 概述-----------------------------------------------------------------------------------1 2 主要技术特征-----------------------------------------------------------------------2 3 主要结构特点及操作规程--------------------------------------------------------3 3 .1 机架自行推移操作---------------------------------------------------------------3 3 .2 液压操作系统及润滑------------------------------------------------------------4 4 安装及维护--------------------------------------------------------------------------5 5 机尾快速推移装置的润滑--------------------------------------------------------6 6 附图1 ～9 -----------------------------------------------------------------------7 -2 6 DY1200----使用说明书 天地奔牛实业集团有限公司 共 26 页 第 2 页 概 述 1 概述 DY1200 型皮带机尾快速推移装置用于高产高效工作面顺槽转载机与带式输送机机尾的快速推移和正确搭接，满足工作面高进度、快推进的需要，同时该装置具有自行前移功能，保证顺槽运输、转载的通畅及设备的良好衔接。 因为该装置具有自移功能，可满足工作面日进10m 以上的使用要求，其适用于胶带宽度1m 、1.2m 的带式输送机，槽宽 764m m 、830m m 、800m m 、1000m m 的转载机；截深 630m m 、800m m ，四刀一推或三刀一推的作业方式，该装置以高压乳化液为动力，泵站出口压力为 31.5MPa，其液压系统工作压力为 20MPa，因此它是适用于综采工作面的顺槽设备；该装置要求带式输送机具有自行张紧胶带的功能。 DY1200----使用说明书 天地奔牛实业集团有限公司 共 26 页 第 3 页 主要技术特征 2 .主要技术特征： a)总长----------------------------------------------------------------------10335mm b)总宽-----------------------------------------------------------------------2430 mm c)总高-----------------------------------------------------------------------1274 mm d)整机重----------------------------...
