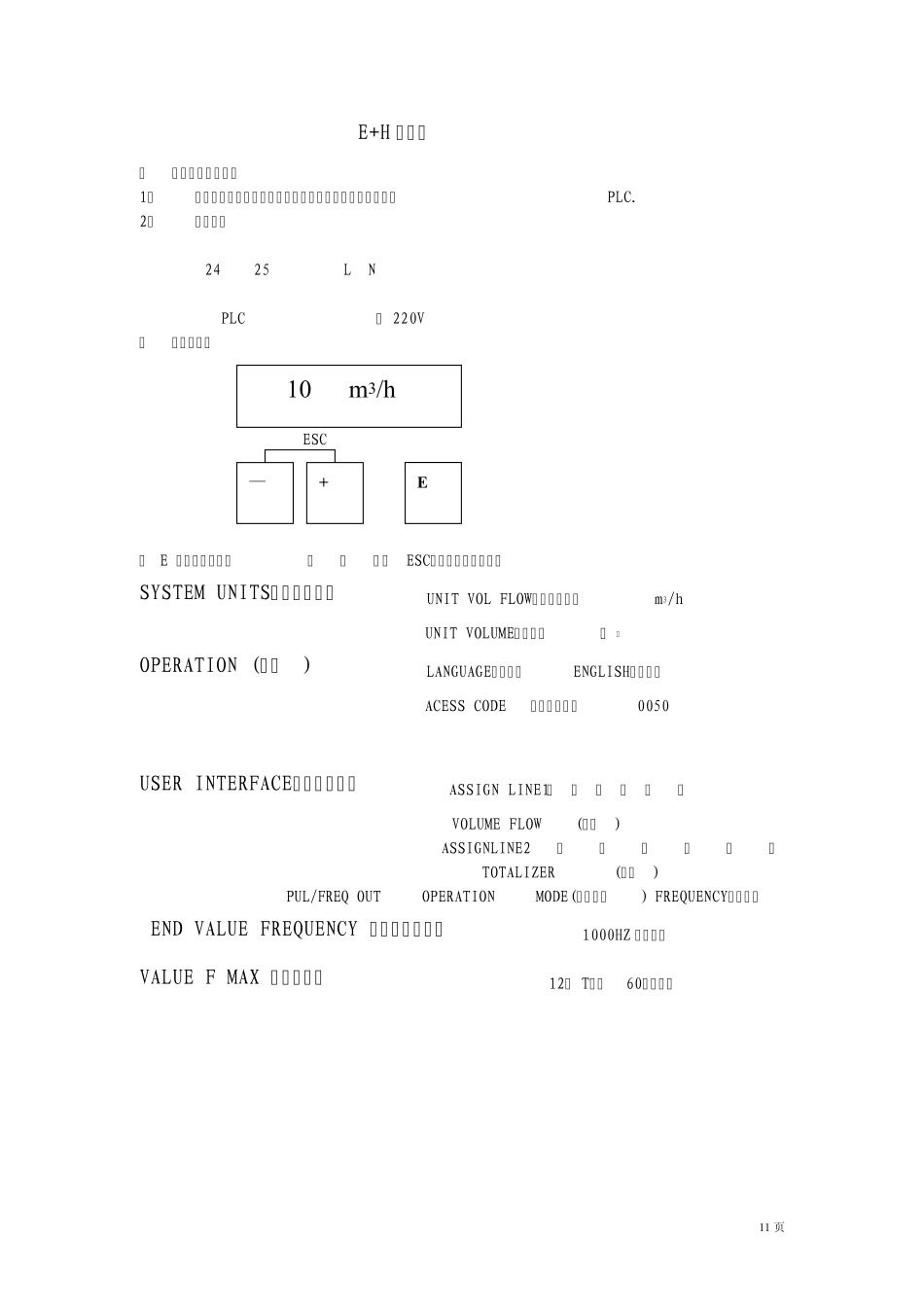

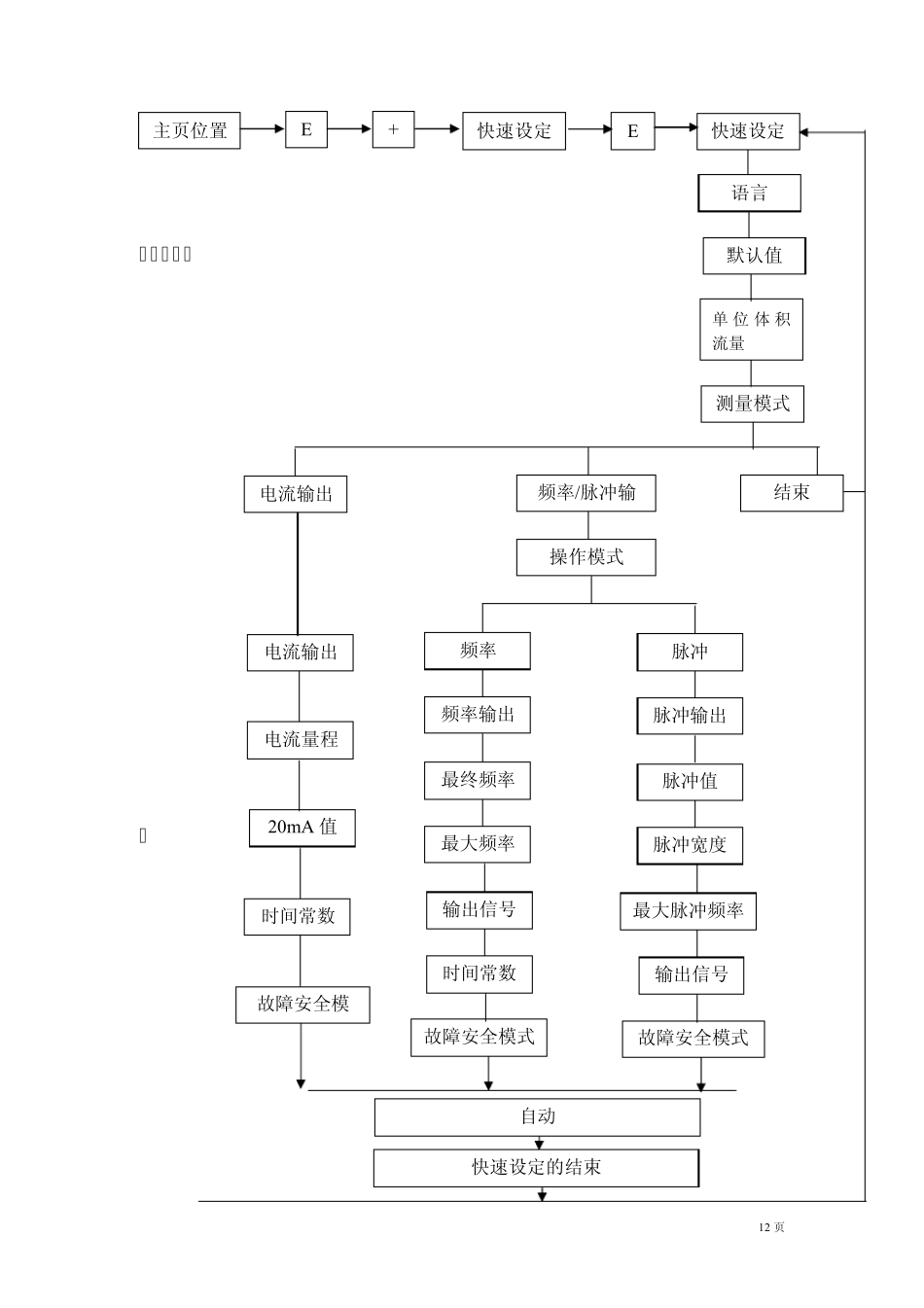

11 页 E+H 流量计 一 ．用途及使用方法 1． 检测显示酒水的瞬时流量和累积流量并以频率信号传送给PLC. 2． 接线如图 24 25 L N PLC ～ 220V 二 ．参数设置 ESC 按 E 进入主菜单，按 － ＋ ＝（ESC）可以退出进入测量 SYSTEM UNITS（系统单位） UNIT VOL FLOW（流量单位） m3/h UNIT VOLUME（量度） ｍ３ OPERATION (操作) LANGUAGE（语言） ENGLISH（英语） ACESS CODE （进入密码） 0050 USER INTERFACE（用户面板） ASSIGN LINE1（ 首 行 显 示 ） VOLUME FLOW (流量) ASSIGNLINE2（末行显示） TOTALIZER (总量) PUL/FREQ OUT OPERATION MODE(操作模式) FREQUENCY（频率） END VALUE FREQUENCY （满流量频率） 1000HZ 分别对应 VALUE F MAX （满流量） 12（ T）水60（Ｔ）酒 10 m 3/h — + E 12 页 菜单结构图 ： 主页位置 快速设定 E + 快速设定 E 语言 默认值 单 位 体 积流量 测量模式 频率/脉冲输结束 操作模式 电流量程 20m A 值 时间常数 电流输出 故障安全模式 频率 频率输出 最终频率 最大频率 输出信号 时间常数 故障安全模式 脉冲 脉冲输出 脉冲值 脉冲宽度 最大脉冲频率 输出信号 故障安全模电流输出 自动 快速设定的结束 13 页 二、安装 1.安装位置 只有当满管时才能获得准确的测量，要避免以下安装位置： （ 1）管道最高点（易聚积气泡）； （ 2） 直 接 向 下的管线的敞开出 口前； （ 3） 泵 的入口侧（ 防止抽压而造成的对流量管衬里的 破坏）； （ 4）有残渣聚积的场合和 排 水管的最低 点（最好 安装一个清洁阀）。 2.安装方 位 最 适宜的 方 位可帮助避免气体 的累积和测量管内 的 残渣存积 。垂直安装、 流 体自下 而上 的安装位置为 最 佳方位 。 若为水 平 安装，测量电极平面必须水 平 ， 这样可以防止由于夹带的气泡而产生的 电极短时 间绝缘。空 管检测功 能 仅 当测量装置为 水 平 安装及变送 器外壳向上时能正 确 工 作 。 3.振动 如 果振动剧烈， 注意支撑管道和传感器；若振动非常剧烈应 将 传 感器和 变 送 器 分 开 安装 。不允许利用外框承住 传 感器的 重 量，这 会使外框变形 并 破坏内部励磁线 圈 。 4.出入口直管 段 安装传感器时要尽 量避免阀 门 、 三通、 弯头等组件， ...
