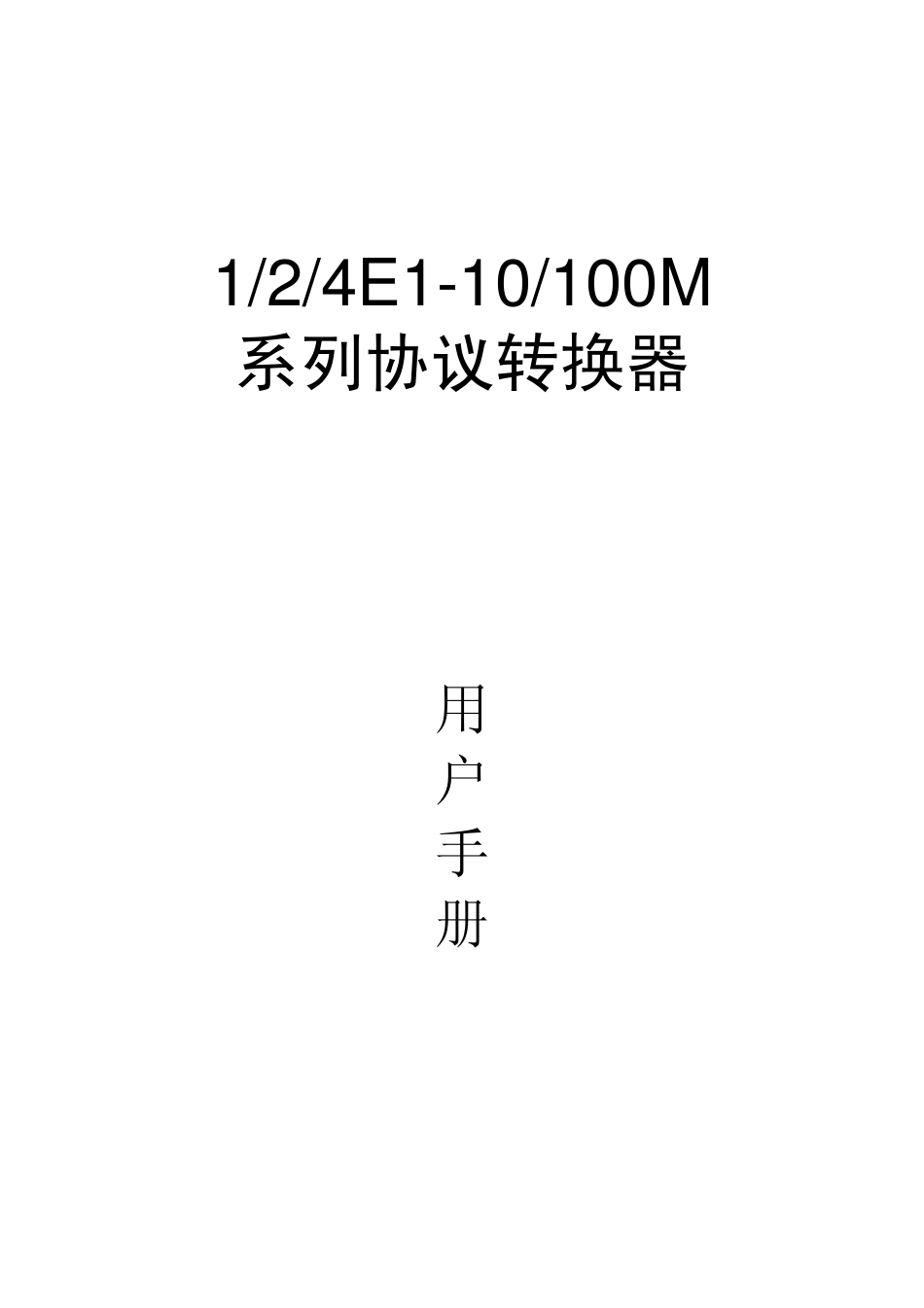

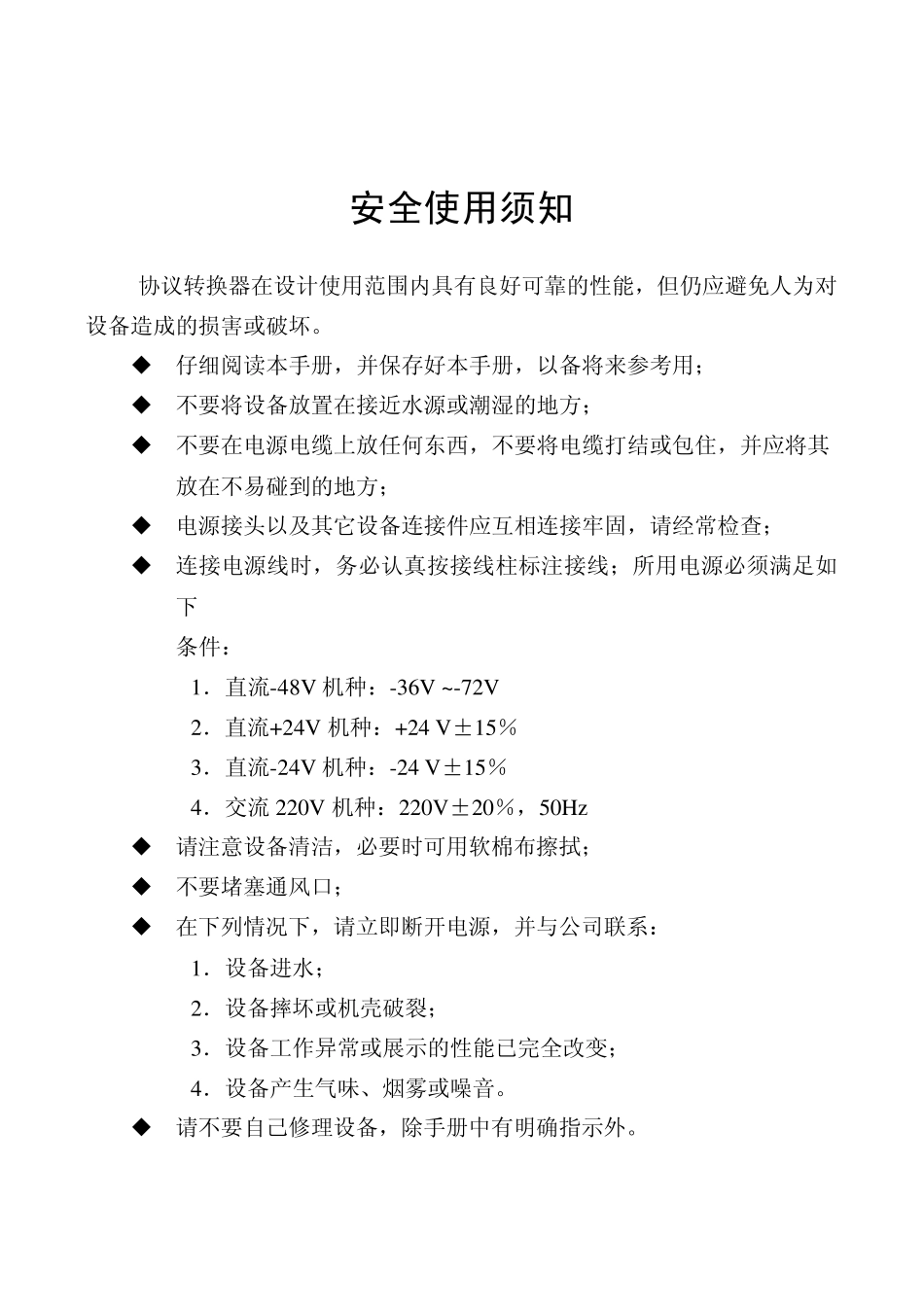

1/2/4E1-10/100M 系列协议转换器 用 户 手 册 安全使用须知 协议转换器在设计使用范围内具有良好可靠的性能，但仍应避免人为对 设备造成的损害或破坏。 仔细阅读本手册，并保存好本手册，以备将来参考用； 不要将设备放置在接近水源或潮湿的地方； 不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其 放在不易碰到的地方； 电源接头以及其它设备连接件应互相连接牢固，请经常检查； 连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下 条件： 1．直流-48V 机种：-36V ~-72V 2．直流+24V 机种：+24 V±15％ 3．直流-24V 机种：-24 V±15％ 4．交流220V 机种：220V±20％，50Hz 请注意设备清洁，必要时可用软棉布擦拭； 不要堵塞通风口； 在下列情况下，请立即断开电源，并与公司联系： 1．设备进水； 2．设备摔坏或机壳破裂； 3．设备工作异常或展示的性能已完全改变； 4．设备产生气味、烟雾或噪音。 请不要自己修理设备，除手册中有明确指示外。 1/2/4E1-10/100M 转换器设备用户手册 2 一、概述 n*E1-10/100M 系 列 产 品 是 北 京 佳 特 科 为 科 技 发 展 有 限 公 司（w w w .gtw ins.cn）使用自主开发的专用集成电路研制生产的反向复用设备，将以太数据包复用在 n 路 E1 中传输，可以非常方便地利用公众网中现有的丰富的 E1 资源快速组建宽带以太数据网。 该产品对 E1 通道无任何特殊要求，并且能对 E1 自动容错，当 E1 通道出现环回，设备自动禁止以太数据的传送，避免影响下游交换机。配置灵活，维护简单，同时提供完整的网络管理功能。 设备名称 E1 以太 管理 结构 E1-10/100M 1 1 有 Mini桌面型或19 英寸×1U 2E1-10/100M 2 2 有 Mini桌面型或19 英寸×1U 4E1-10/100M 4 2 有 Mini桌面型或19 英寸×1U E1-10/100M 4 1 4 有 Mini桌面型或19 英寸×1U 2E1-10/100M 4 2 4 有 Mini桌面型或19 英寸×1U 4E1-10/100M 4 4 4 有 Mini桌面型或19 英寸×1U FE1-10/100M 1 1 有 Mini桌面型或19 英寸×1U FE1-10/100M 4 1 4 有 Mini桌面型或19 英寸×1U KE1-10/100M 1 1 有 集中式插卡 K2E1-10/100M 2 2 有 集中式插卡 K4E1-10/100M 4 2 有 集中式插卡 KE1-10/100M 4 1 4 有 集中式插卡 1/2/4E1-10/100M 转换器设备用户手...
