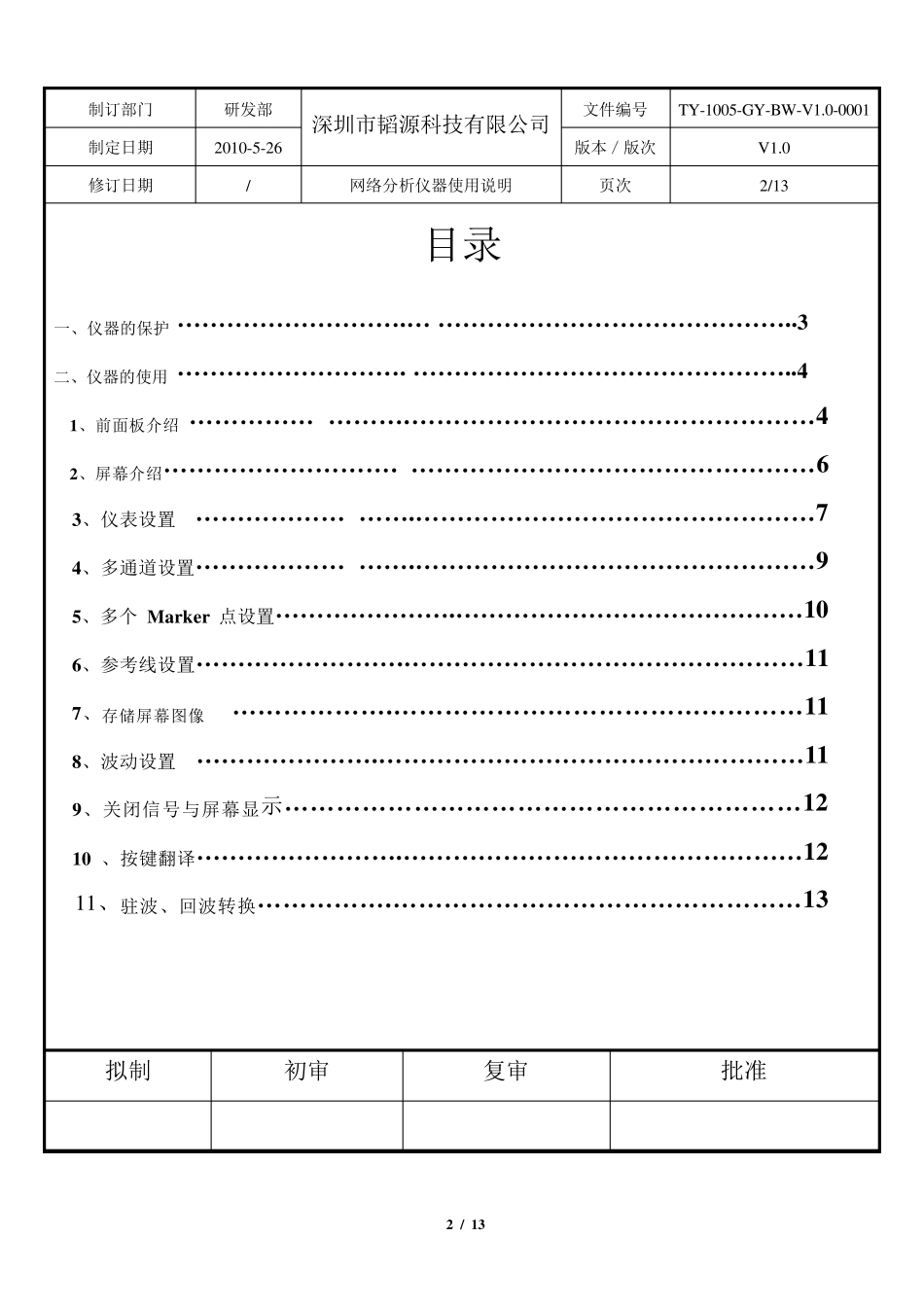

1 / 1 3 制订部门 研发部 深圳市韬源科技有限公司 文件编号 TY-1005-GY-BW-V1.0-0001 制定日期 2010-5-26 版本／版次 V1.0 修订日期 / 网络分析仪器使用说明 页次 1/13 网络分析仪使用说明 拟 制： 日期： 初 审： 日期： 复 审： 日期： 批 准： 日期： 2 / 13 制订部门 研发部 深圳市韬源科技有限公司 文件编号 TY-1005-GY-BW-V1.0-0001 制定日期 2010-5-26 版本／版次 V1.0 修订日期 / 网络分析仪器使用说明 页次 2/13 目录 一、仪器的保护 ……………………….… ……………………………………..3 二、仪器的使用 ………………………. ………………………………………..4 1、前面板介绍 …………… ……….…………………………………………4 2、屏幕介绍………………………. …………………………………………6 3、仪表设置 ……………… …….…………………………………………7 4、多通道设置……………… …….…………………………………………9 5、多个 Marker 点设置………………….……………………………………10 6、参考线设置…………………….…………………………………………11 7、存储屏幕图像 ……………….…………………………………………11 8、波动设置 ………………….……………………………………………11 9、关闭信号与屏幕显示……………………………………………………12 10 、按键翻译…………………….…………………………………………12 11、驻波、回波转换…………….…………………………………………13 拟制 初审 复审 批准 3 / 1 3 制订部门 研发部 深圳市韬源科技有限公司 文件编号 TY-1005-GY-BW-V1.0-0001 制定日期 2010-5-26 版本／版次 V1.0 修订日期 / 网络分析仪器使用说明 页次 3/13 一、仪器的保护 1 目的 规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；做为培训文件使公司技术人员了解本仪器的使用。 2 安全摘要 2.1、为防止触电，必须使用提供的电源线的接地叉将仪器底盘和机壳接地 2.2、测试时，不能直接对仪器加电测试 2.3、测试功放前必须在频谱仪上检测过没有自激，才能用网络仪测其它指标 2.4、防止有大的直流电加入，网络仪最大能承受 10V 的直流电 2.5、防止过信号的输入 2.6、频谱仪的最大允许输入信号为 20dBm ,最佳的使用输入信号应小于 10dBm 2.7、...
