E5071B网络分析仪_图文操作指导

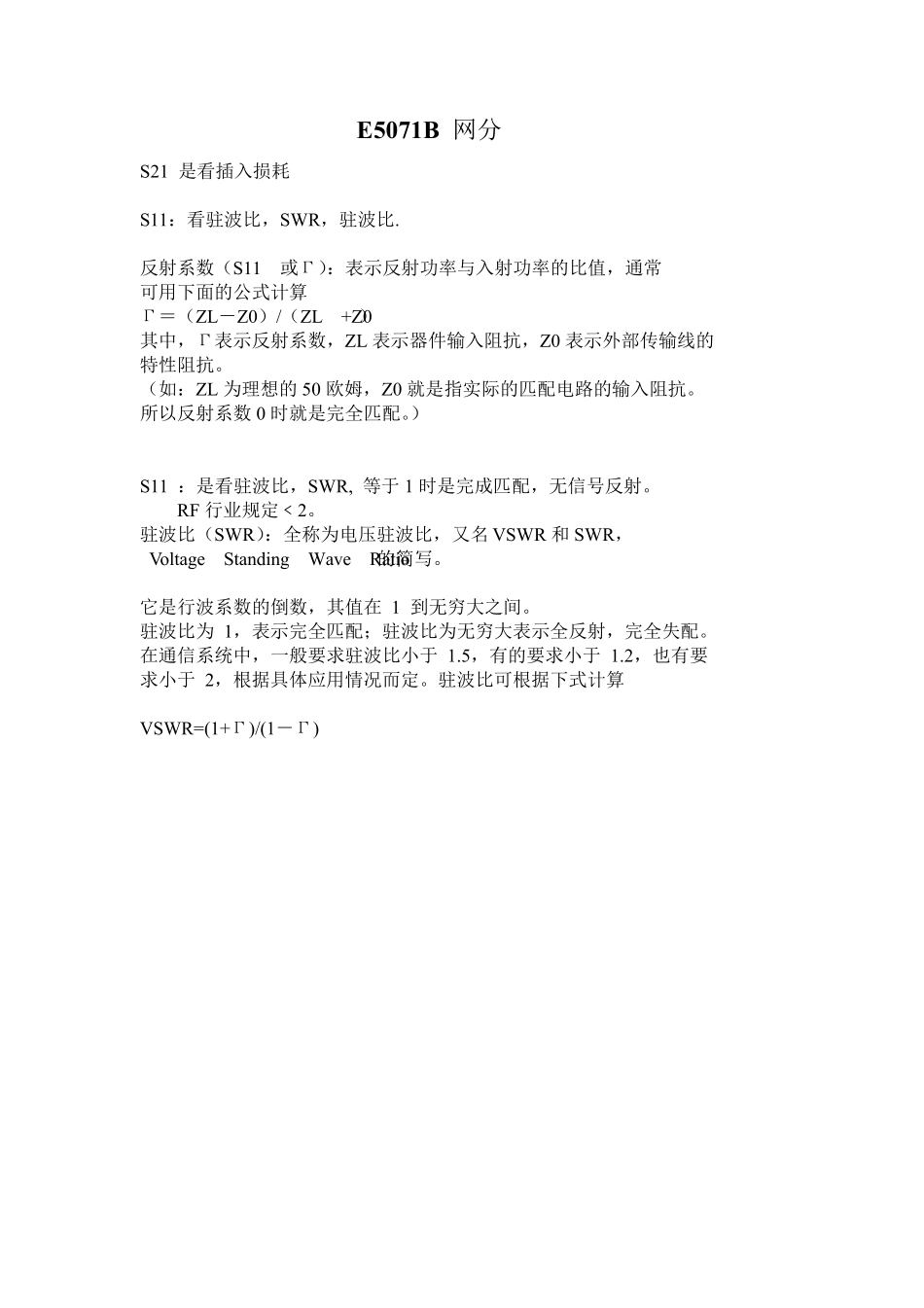

E5071B网络分析仪_图文操作指导_第1页
1/20

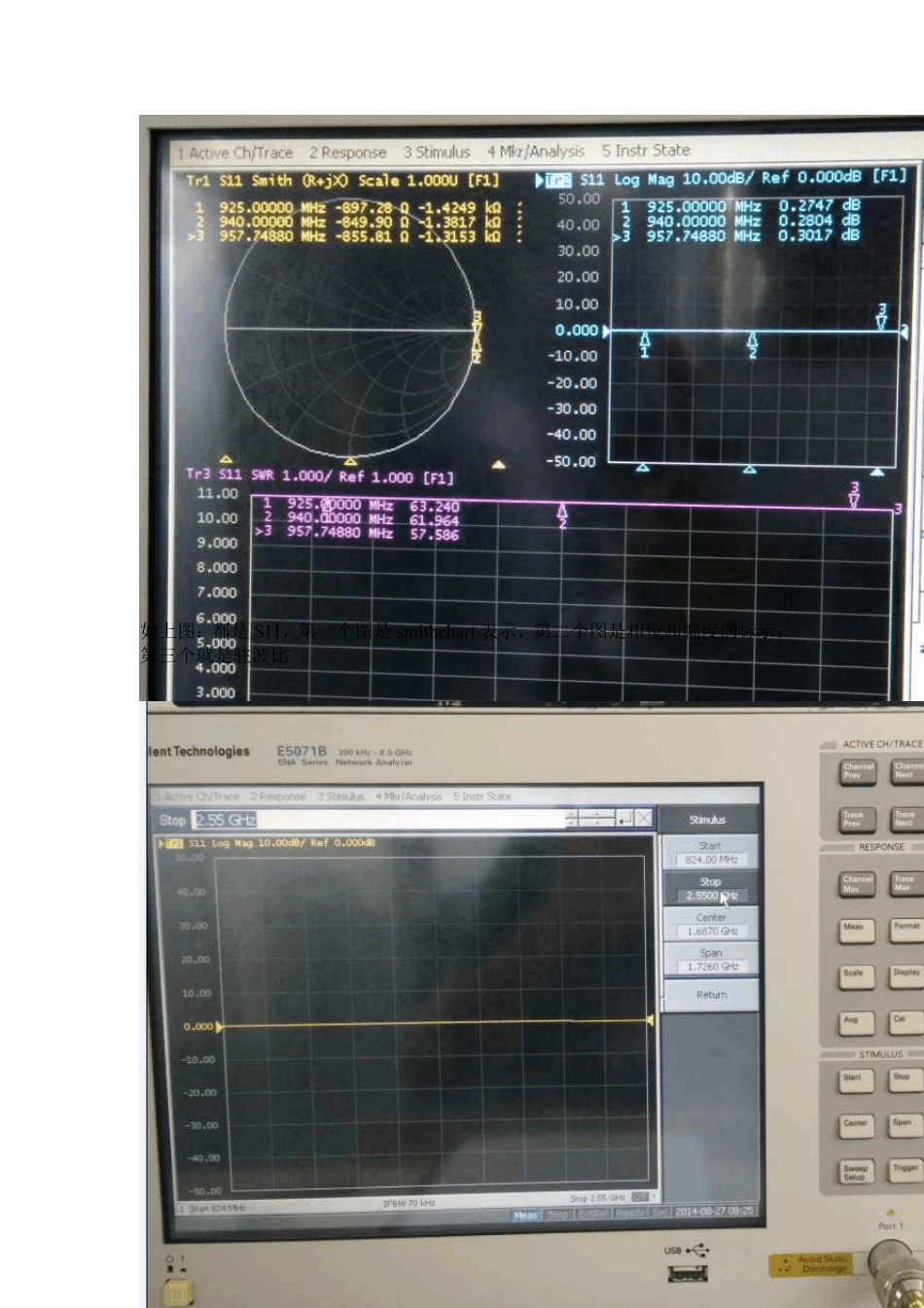

E5071B网络分析仪_图文操作指导_第2页
2/20

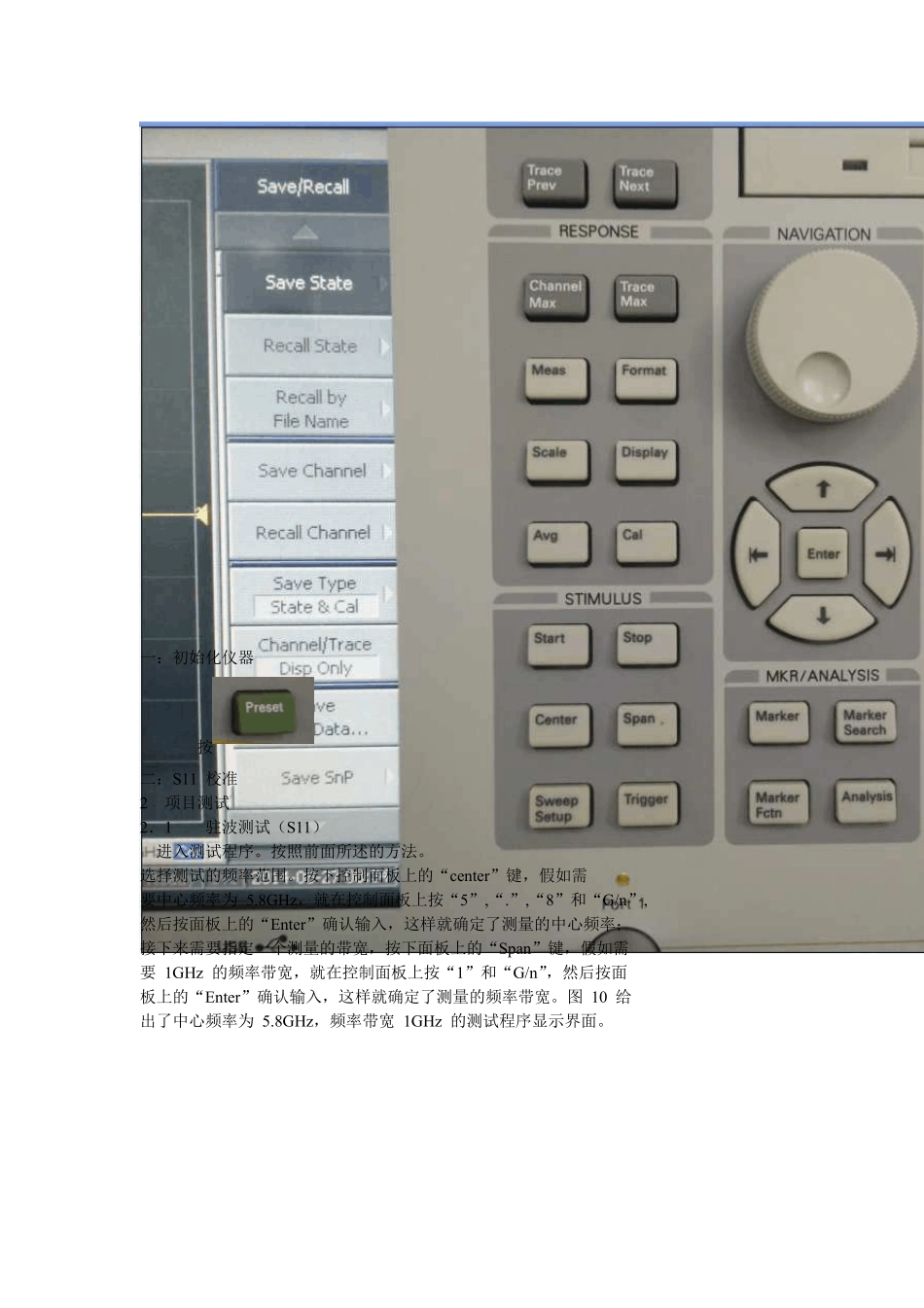

E5071B网络分析仪_图文操作指导_第3页
3/20
E 5071B 网分 S21 是看插入损耗 S11:看驻波比,SWR,驻波比. 反射系数(S11 或Γ):表示反射功率与入射功率的比值,通常 可用下面的公式计算 Γ=(ZL-Z0)/(ZL +Z0) 其中,Γ表示反射系数,ZL 表示器件输入阻抗,Z0 表示外部传输线的 特性阻抗。 (如:ZL 为理想的 50 欧姆,Z0 就是指实际的匹配电路的输入阻抗。 所以反射系数0 时就是完全匹配。) S11 :是看驻波比,SWR, 等于 1 时是完成匹配,无信号反射。 RF 行业规定﹤2。 驻波比(SWR):全称为电压驻波比,又名 VSWR 和 SWR, Voltage Standing Wav e Ratio 的简写。 它是行波系数的倒数,其值在 1 到无穷大之间。 驻波比为 1,表示完全匹配;驻波比为无穷大表示全反射,完全失配。 在通信系统中,一般要求驻波比小于 1.5,有的要求小于 1.2,也有要 求小于 2,根据具体应用情况而定。驻波比可根据下式计算 VSWR=(1+Γ) /(1-Γ) 如上图:都是S11,第一个图是smithchart表示,第二个图是相位和幅度的标示。第三个就是驻波比 一:初始化仪器 按 二:S11 校准 2 项目测试 2.1 驻波测试(S11) 进入测试程序。按照前面所述的方法。 选择测试的频率范围。按下控制面板上的“center”键,假如需 要中心频率为 5.8GHz ,就在控制面板上按“5”,“.”,“8”和“G/n”, 然后按面板上的“Enter”确认输入,这样就确定了测量的中心频率; 接下来需要指定一个测量的带宽,按下面板上的“Span”键,假如需 要 1GHz 的频率带宽,就在控制面板上按“1”和“G/n”,然后按面 板上的“Enter”确认输入,这样就确定了测量的频率带宽。图 10 给 出了中心频率为 5.8GHz ,频率带宽 1GHz 的测试程序显示界面。 2 也可以输入开始和结束的频率范围。 图 10 频率范围设置界面 校准测量端口。确定了频率范围之后,在端口 1 上连接好高频电 缆和必要的转接头(注意,一定要把接头拧紧)。然后用手按控制面 板上的“Cal” 键进入相关显示界面,再使用鼠标点击选择“Calibrate”, 出现如图所示的界面。校准要用到开路,短路和 5 0 欧姆匹配负载 三个标准件,三个标准件如图 1 2 所示。 校准过程要分别通过开路、短路、匹配三个步骤: (1)、在下图所示界面选择“1-Port Cal” 进入图所示界面, (1)然后在线缆端接上开路标准件,接好之后,鼠标点击“Open”; (2)、取下开路标准件,接上短路标准...
