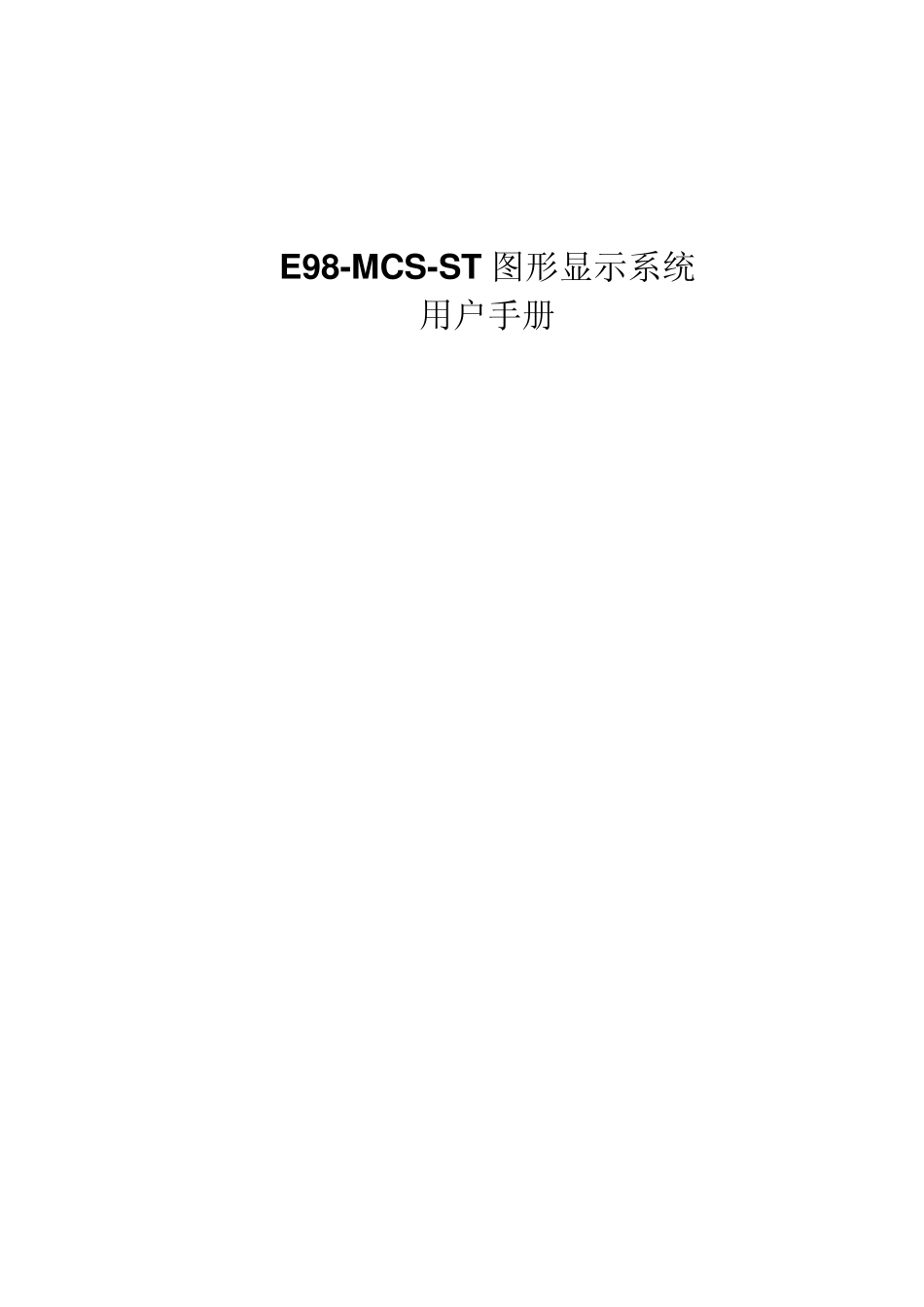

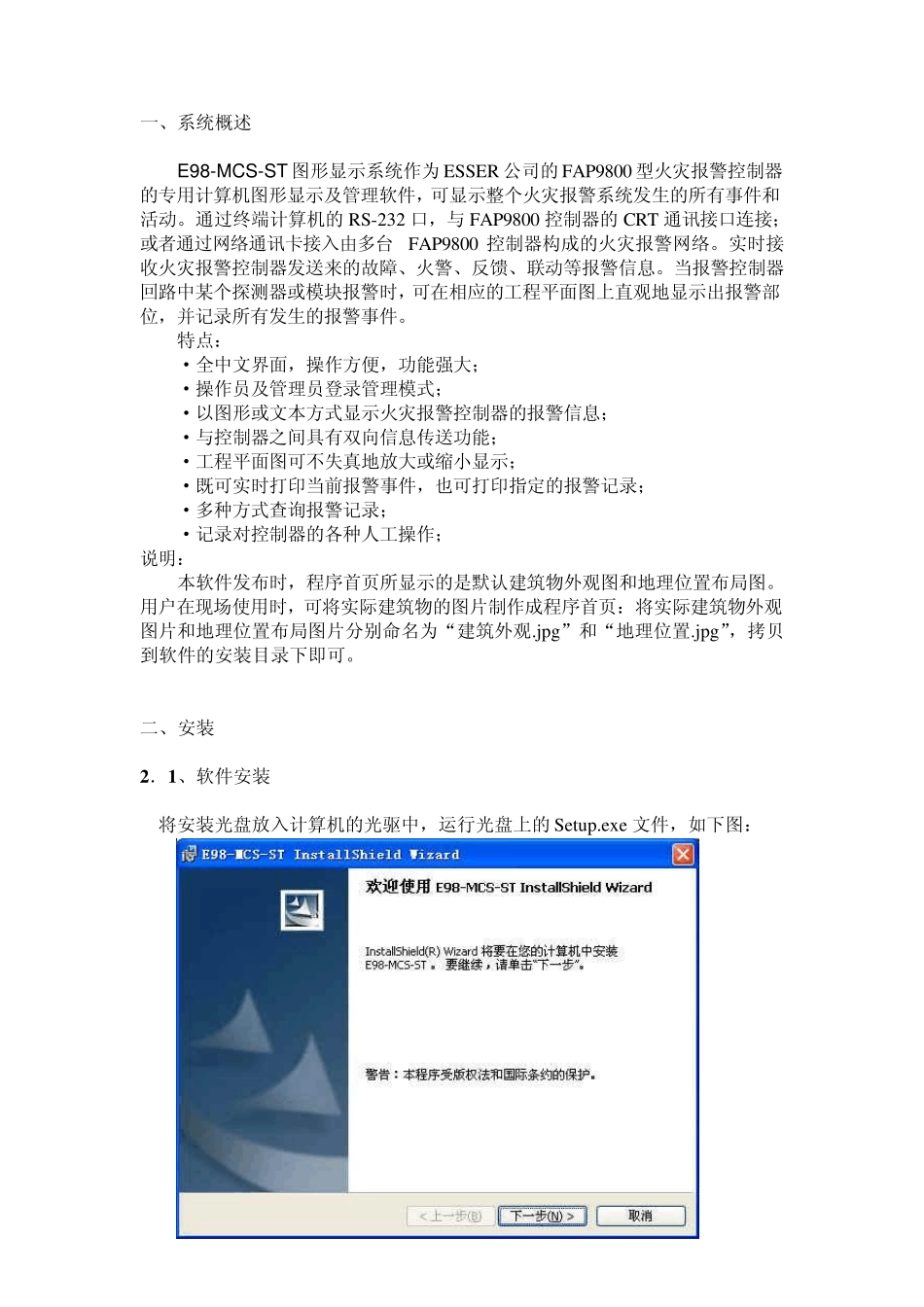

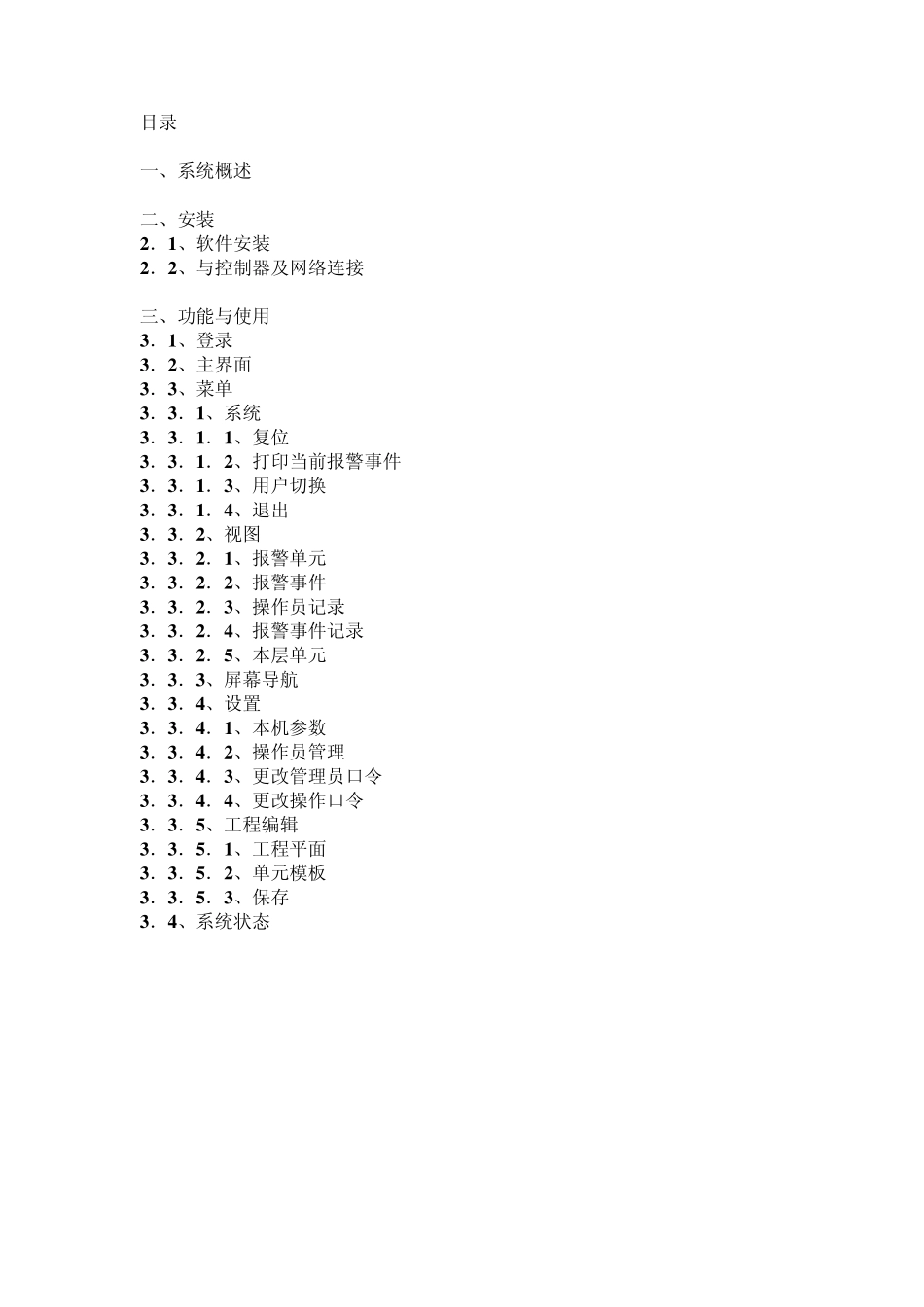

E98-MCS-ST 图形显示系统 用户手册 目录 一、系统概述 二、安装 2 ．1 、软件安装 2 ．2 、与控制器及网络连接 三、功能与使用 3 ．1 、登录 3 ．2 、主界面 3 ．3 、菜单 3 ．3 ．1 、系统 3 ．3 ．1 ．1 、复位 3 ．3 ．1 ．2 、打印当前报警事件 3 ．3 ．1 ．3 、用户切换 3 ．3 ．1 ．4 、退出 3 ．3 ．2 、视图 3 ．3 ．2 ．1 、报警单元 3 ．3 ．2 ．2 、报警事件 3 ．3 ．2 ．3 、操作员记录 3 ．3 ．2 ．4 、报警事件记录 3 ．3 ．2 ．5 、本层单元 3 ．3 ．3 、屏幕导航 3 ．3 ．4 、设置 3 ．3 ．4 ．1 、本机参数 3 ．3 ．4 ．2 、操作员管理 3 ．3 ．4 ．3 、更改管理员口令 3 ．3 ．4 ．4 、更改操作口令 3 ．3 ．5 、工程编辑 3 ．3 ．5 ．1 、工程平面 3 ．3 ．5 ．2 、单元模板 3 ．3 ．5 ．3 、保存 3 ．4 、系统状态 一、系统概述 E98-MCS-ST图形显示系统作为ESSER 公司的FAP9800 型火灾报警控制器的专用计算机图形显示及管理软件，可显示整个火灾报警系统发生的所有事件和活动。通过终端计算机的RS-232 口，与FAP9800 控制器的CRT 通讯接口连接；或者通过网络通讯卡接入由多台FAP9800 控制器构成的火灾报警网络。实时接收火灾报警控制器发送来的故障、火警、反馈、联动等报警信息。当报警控制器回路中某个探测器或模块报警时，可在相应的工程平面图上直观地显示出报警部位，并记录所有发生的报警事件。 特点： ·全中文界面，操作方便，功能强大； ·操作员及管理员登录管理模式； ·以图形或文本方式显示火灾报警控制器的报警信息； ·与控制器之间具有双向信息传送功能； ·工程平面图可不失真地放大或缩小显示； ·既可实时打印当前报警事件，也可打印指定的报警记录； ·多种方式查询报警记录； ·记录对控制器的各种人工操作； 说明： 本软件发布时，程序首页所显示的是默认建筑物外观图和地理位置布局图。用户在现场使用时，可将实际建筑物的图片制作成程序首页：将实际建筑物外观图片和地理位置布局图片分别命名为“建筑外观.jpg”和“地理位置.jpg”，拷贝到软件的安装目录下即可。 二、安装 2 ．1 、软件安装 将安装光盘放入计算机的光驱中，运行光盘上的Setu p.ex e 文件，如下图： 图2.1-1 选择软件的安装方式，建议采用“完整安装”，然后选择“下一...
