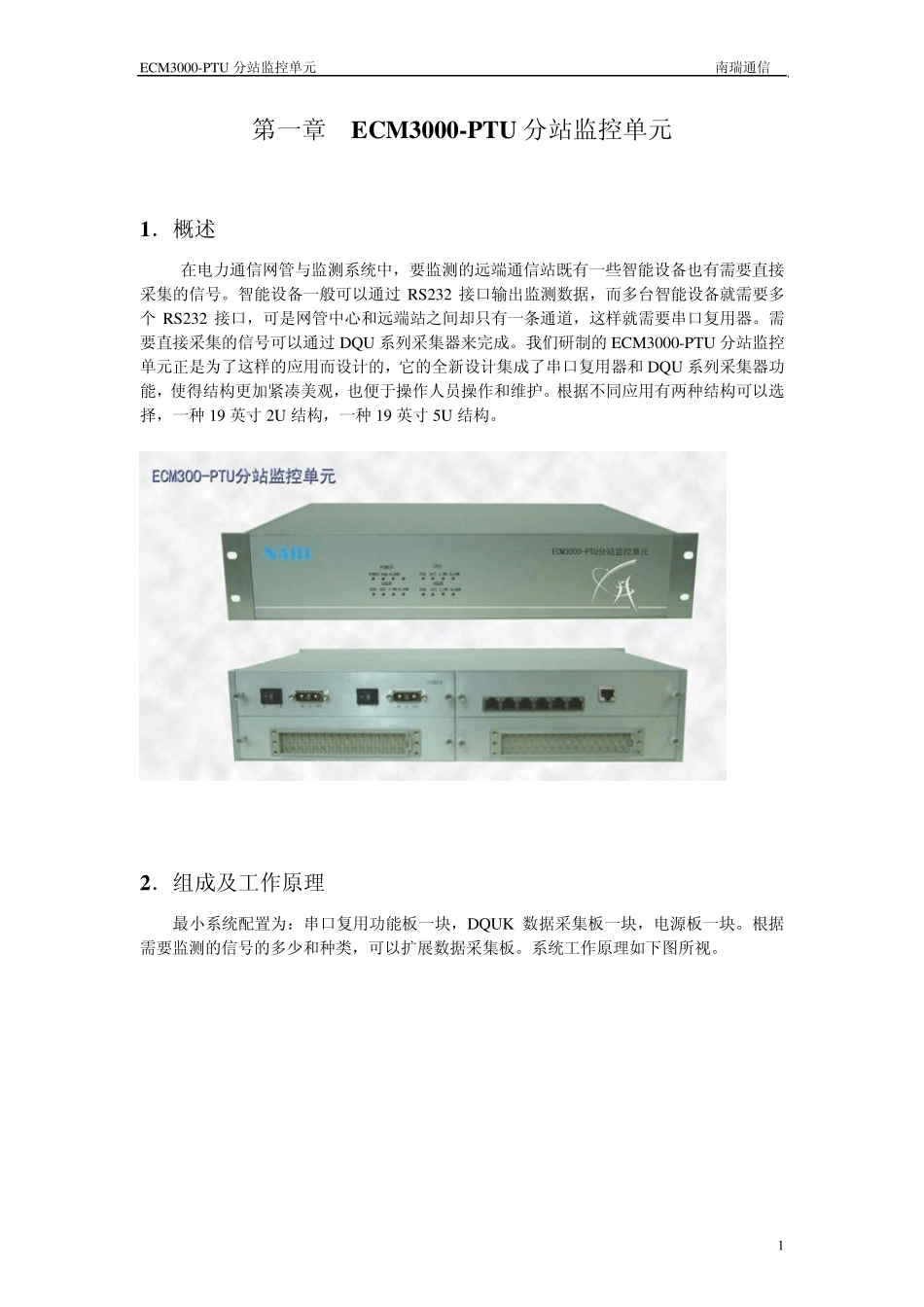

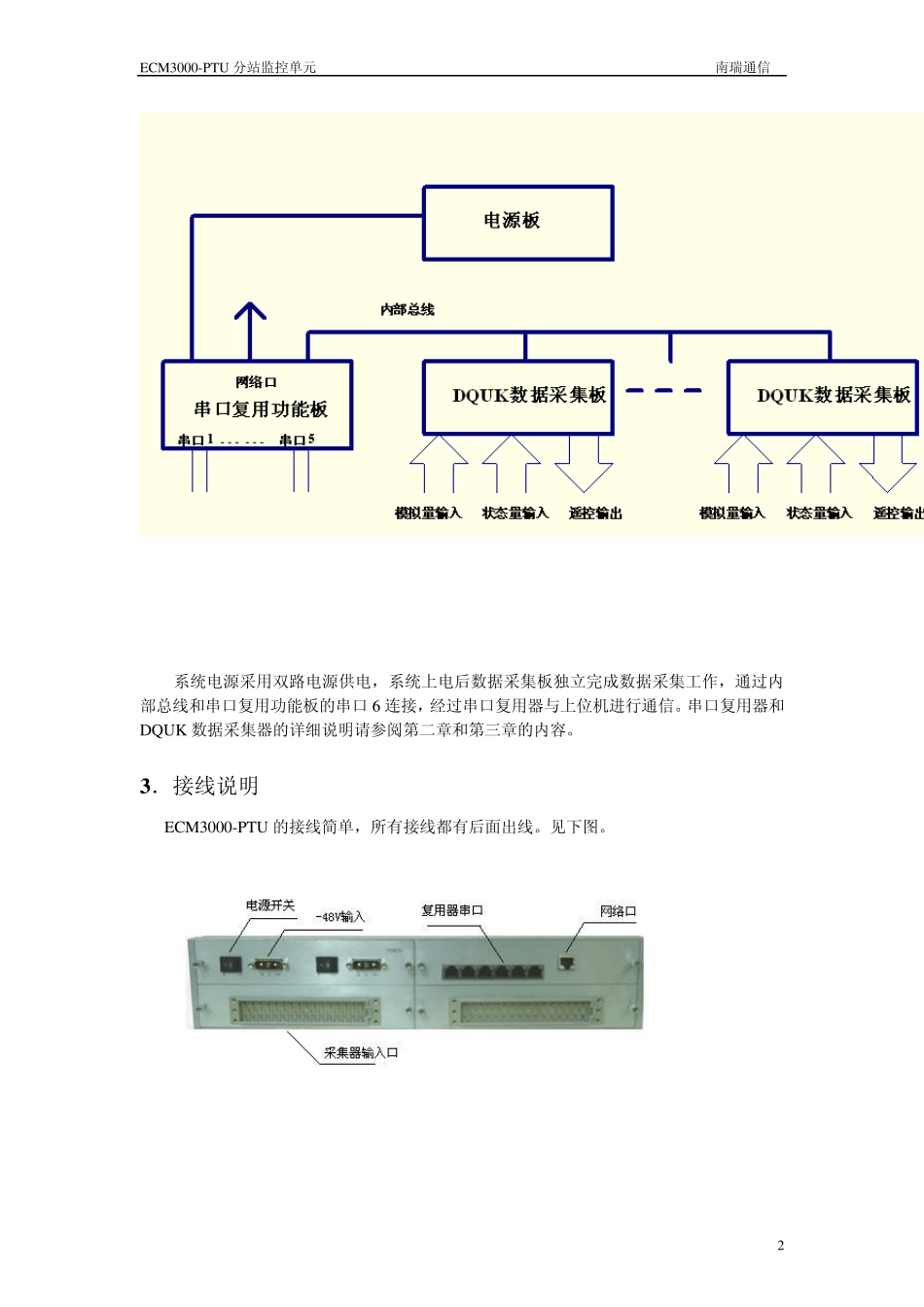

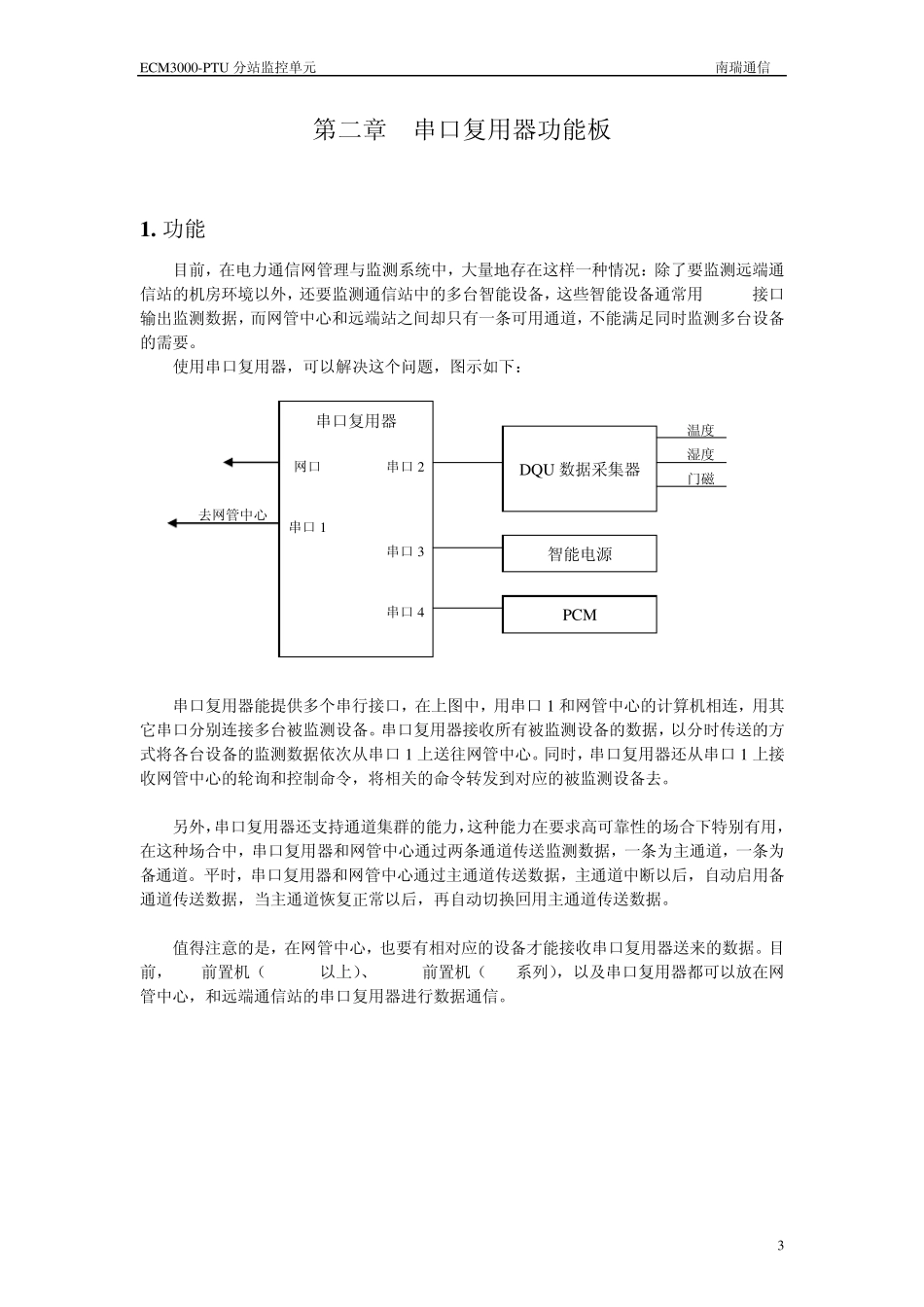

ECM3000-PTU 分站监控单元 南瑞通信 1 第一章 ECM3000-PTU 分站监控单元 1.概述 在电力通信网管与监测系统中,要监测的远端通信站既有一些智能设备也有需要直接采集的信号。智能设备一般可以通过 RS232 接口输出监测数据,而多台智能设备就需要多个 RS232 接口,可是网管中心和远端站之间却只有一条通道,这样就需要串口复用器。需要直接采集的信号可以通过 DQU 系列采集器来完成。我们研制的ECM3000-PTU 分站监控单元正是为了这样的应用而设计的,它的全新设计集成了串口复用器和 DQU 系列采集器功能,使得结构更加紧凑美观,也便于操作人员操作和维护。根据不同应用有两种结构可以选择,一种 19 英寸 2U 结构,一种 19 英寸 5U 结构。 2.组成及工作原理 最小系统配置为:串口复用功能板一块,DQUK 数据采集板一块,电源板一块。根据需要监测的信号的多少和种类,可以扩展数据采集板。系统工作原理如下图所视。 ECM3000-PTU 分站监控单元 南瑞通信 2 系统电源采用双路电源供电,系统上电后数据采集板独立完成数据采集工作,通过内部总线和串口复用功能板的串口6 连接,经过串口复用器与上位机进行通信。串口复用器和DQUK 数据采集器的详细说明请参阅第二章和第三章的内容。 3 .接线说明 ECM3000-PTU 的接线简单,所有接线都有后面出线。见下图。 ECM3000-PTU 分站监控单元 南瑞通信 3 第二章 串口复用器功能板 1 . 功能 目前,在电力通信网管理与监测系统中,大量地存在这样一种情况:除了要监测远端通信站的机房环境以外,还要监测通信站中的多台智能设备,这些智能设备通常用 RS232接口输出监测数据,而网管中心和远端站之间却只有一条可用通道,不能满足同时监测多台设备的需要。 使用串口复用器,可以解决这个问题,图示如下: 串口复用器能提供多个串行接口,在上图中,用串口 1 和网管中心的计算机相连,用其它串口分别连接多台被监测设备。串口复用器接收所有被监测设备的数据,以分时传送的方式将各台设备的监测数据依次从串口 1 上送往网管中心。同时,串口复用器还从串口 1 上接收网管中心的轮询和控制命令,将相关的命令转发到对应的被监测设备去。 另外,串口复用器还支持通道集群的能力,这种能力在要求高可靠性的场合下特别有用,在这种场合中,串口复用器和网管中心通过两条通道传送监测数据,一条为主通道,一条为备通道。平时,串口复用器和网管中心通过主通道传...
