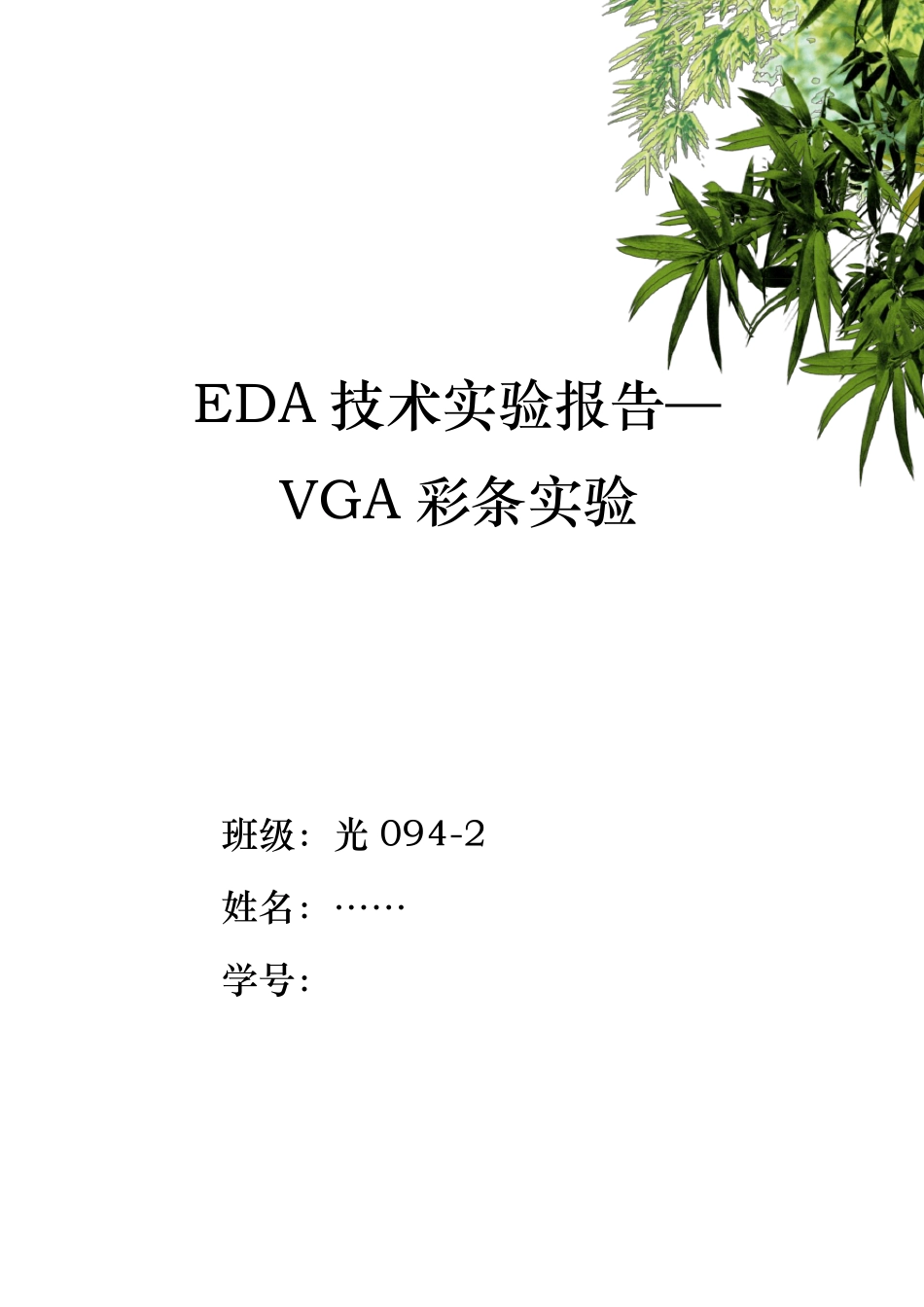

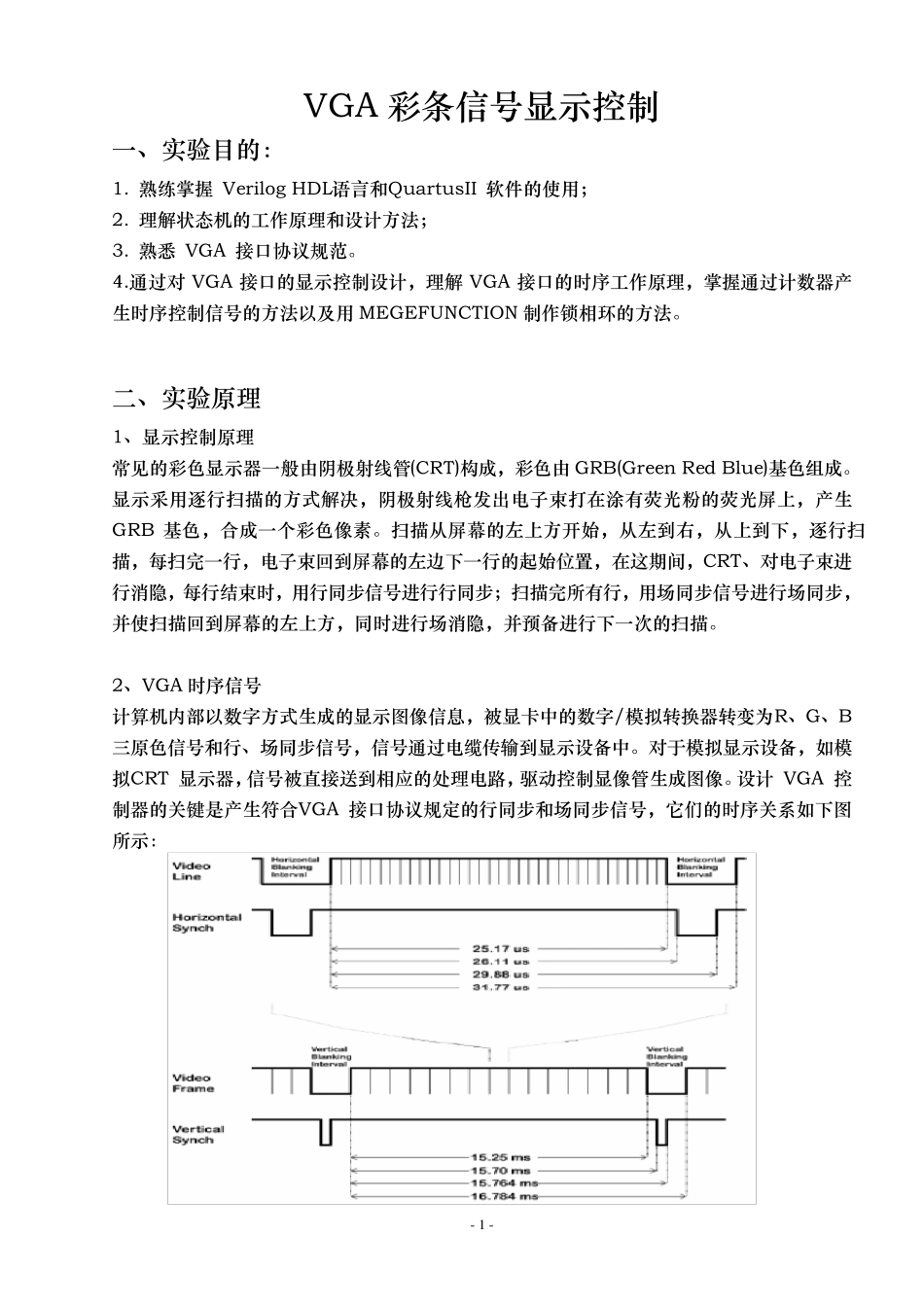

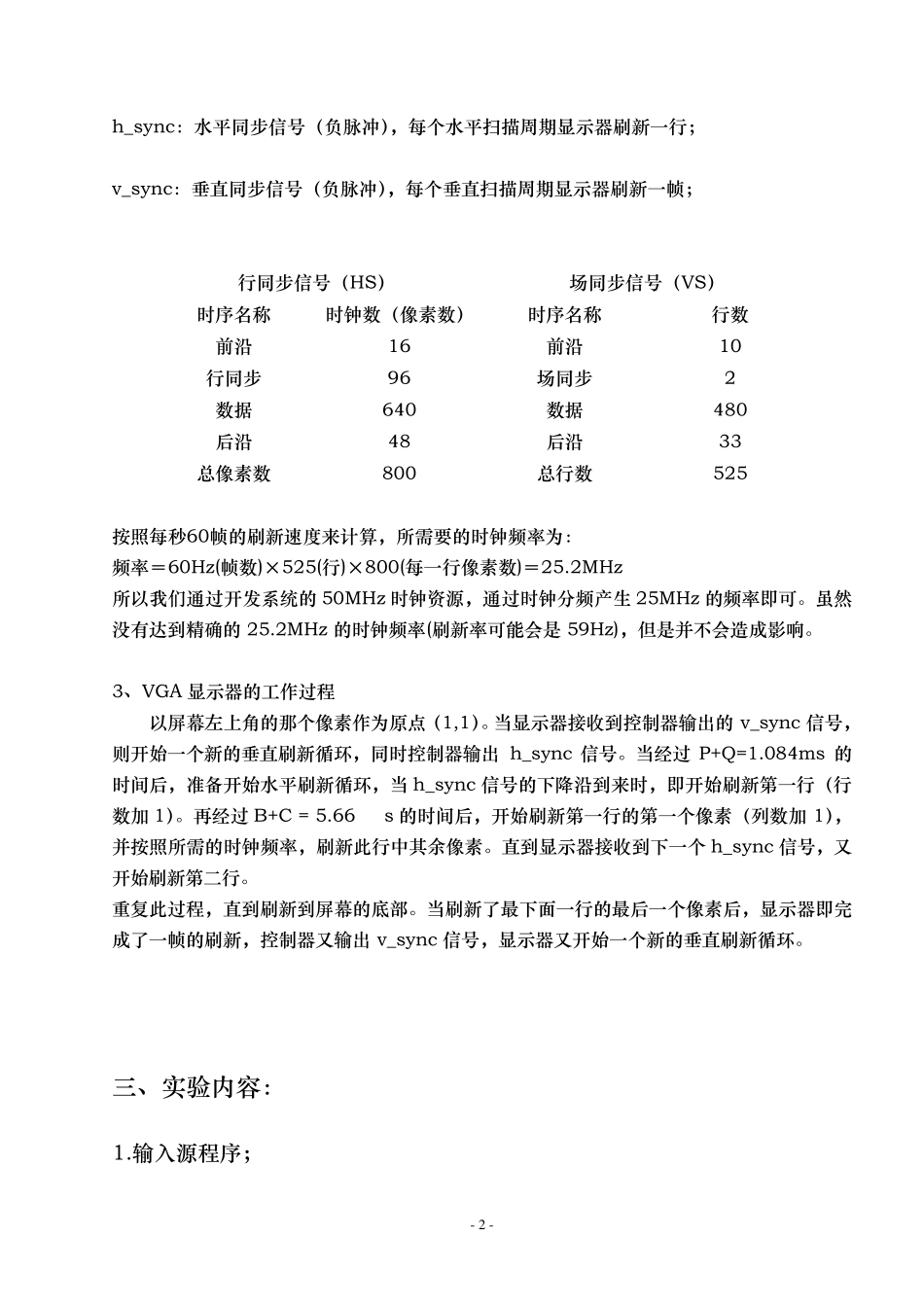

EDA 技 术 实 验 报 告 — VGA 彩 条 实 验 班 级 ： 光 094-2 姓 名 ： … … 学 号 ：************ - 1 - VGA 彩 条 信 号 显 示 控 制 一 、 实 验 目 的 ： 1. 熟 练 掌 握 Verilog HDL语 言 和 QuartusII 软 件 的 使 用 ； 2. 理 解 状 态 机 的 工 作 原 理 和 设 计 方 法 ； 3. 熟 悉 VGA 接 口 协 议 规 范 。 4.通 过 对 VGA 接 口 的 显 示 控 制 设 计 ， 理 解 VGA 接 口 的 时 序 工 作 原 理 ， 掌 握 通 过 计 数 器 产生 时 序 控 制 信 号 的 方 法 以 及 用 MEGEFUNCTION 制 作 锁 相 环 的 方 法 。 二 、 实 验 原 理 1、 显 示 控 制 原 理 常 见 的 彩 色 显 示 器 一 般 由 阴 极 射 线 管 (CRT)构 成 ， 彩 色 由 GRB(Green Red Blue)基 色 组 成 。显 示 采 用 逐 行 扫 描 的 方 式 解 决 ， 阴 极 射 线 枪 发 出 电 子 束 打 在 涂 有 荧 光 粉 的 荧 光 屏 上 ， 产 生GRB 基 色 ， 合 成 一 个 彩 色 像 素 。 扫 描 从 屏 幕 的 左 上 方 开 始 ， 从 左 到 右 ， 从 上 到 下 ， 逐 行 扫描 ， 每 扫 完 一 行 ， 电 子 束 回 到 屏 幕 的 左 边 下 一 行 的 起 始 位 置 ， 在 这 期 间 ， CRT、 对 电 子 束 进行 消 隐 ， 每 行 结 束 时 ， 用 行 同 步 信 号 进 行 行 同 步 ； 扫 描 完 所 有 行 ， 用 场同 步 信 号 进 行 场同 步 ，并使 扫 描 回 到 屏 幕 的 左 上 方 ， 同 时 进 行 场消 隐 ， 并预备进 行 下 一 次的 扫 描 。 2、 VGA 时 序 信 号 计 算机 内部以 数 字方 式 生 成 的 显 示 图像 信 息， 被显 卡中的 数 字/模拟转换器 转变为R、 G、 B 三原 色 信 号 和 行 、 场同 步 信 号 ， 信 号 通 过 电 缆传输到 显 示 设 备中。 对 于模拟显 示 设 备， 如模拟CRT 显 示 器 ，信 号 被直接 送到 相 应的 处理 电 路，驱动 控 制 显 像 管 生 成 图像 。设 计 VGA 控制 器 的 关 键 是 产 生 符 合 V...
