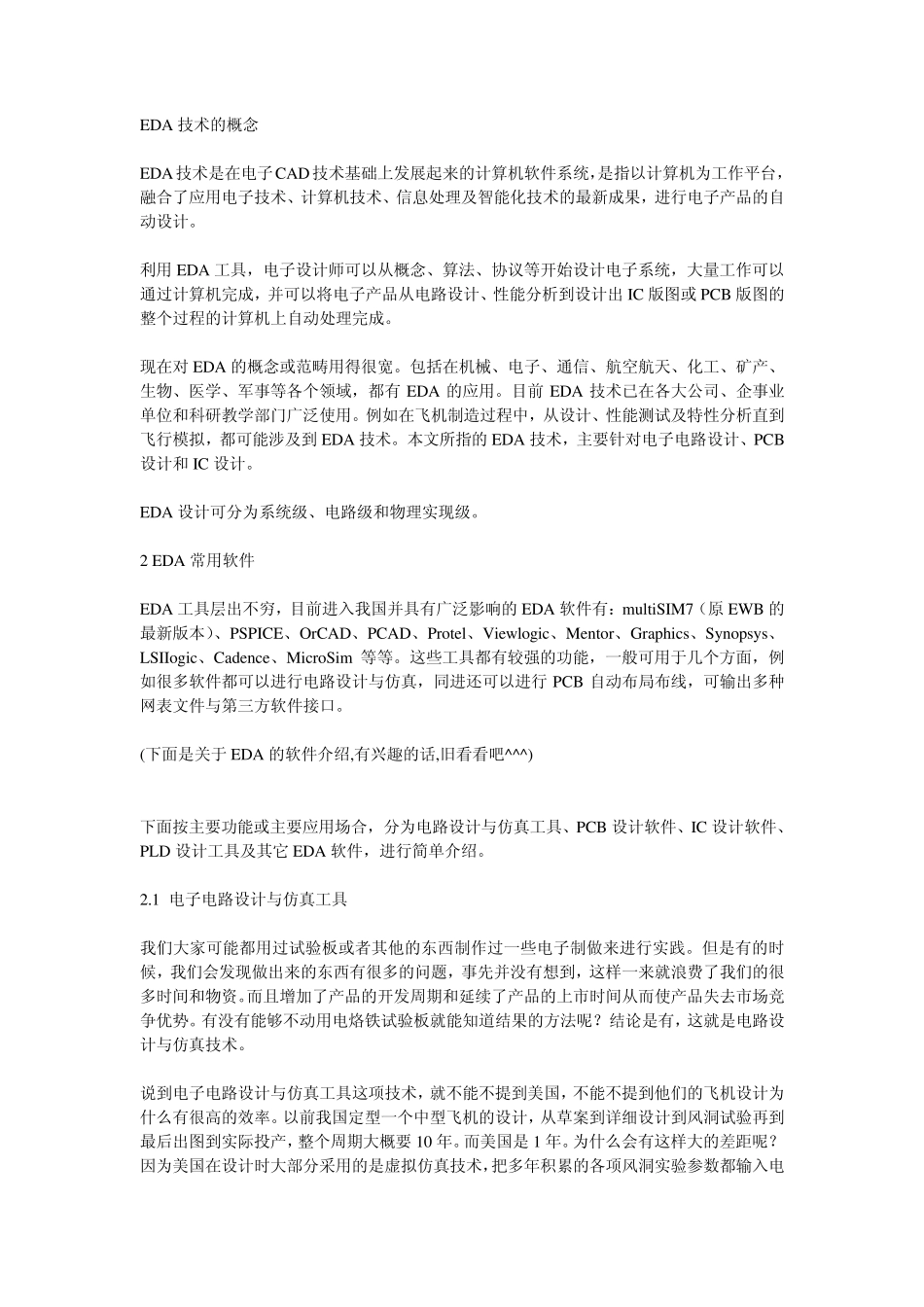

EDA技术的概念

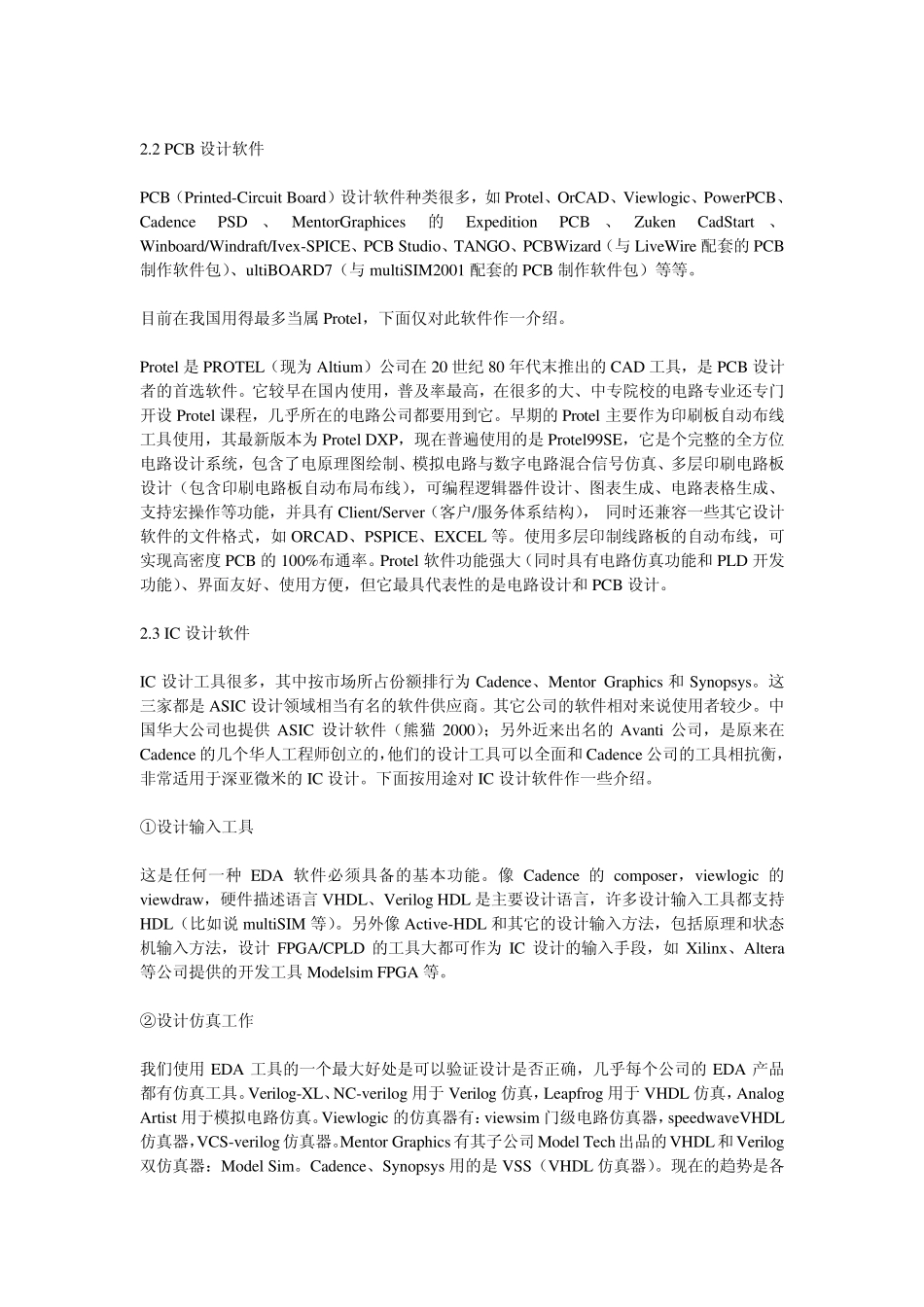

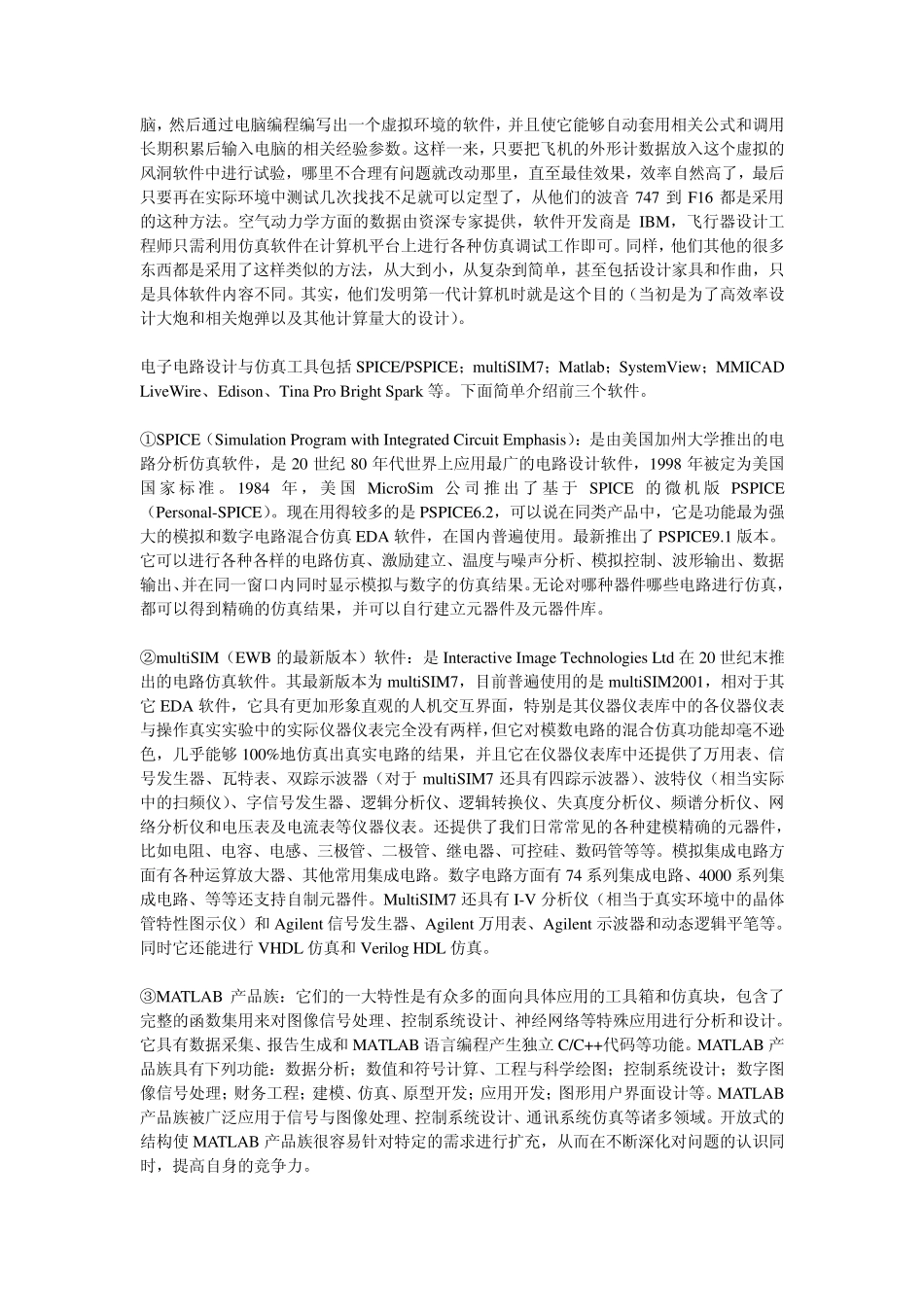

EDA 技术的概念 EDA技术是在电子CAD技术基础上发展起来的计算机软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。 利用EDA 工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出 IC 版图或 PCB 版图的整个过程的计算机上自动处理完成。 现在对 EDA 的概念或范畴用得很宽。包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有 EDA 的应用。目前 EDA 技术已在各大公司、企事业单位和科研教学部门广泛使用。例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到 EDA 技术。本文所指的EDA 技术，主要针对电子电路设计、PCB设计和 IC 设计。 EDA 设计可分为系统级、电路级和物理实现级。 2 EDA 常用软件 EDA 工具层出不穷，目前进入我国并具有广泛影响的EDA 软件有：multiSIM7（原 EWB 的最新版本）、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim 等等。这些工具都有较强的功能，一般可用于几个方面，例如很多软件都可以进行电路设计与仿真，同进还可以进行 PCB 自动布局布线，可输出多种网表文件与第三方软件接口。 (下面是关于 EDA 的软件介绍,有兴趣的话,旧看看吧^^^) 下面按主要功能或主要应用场合，分为电路设计与仿真工具、PCB 设计软件、IC 设计软件、PLD 设计工具及其它 EDA 软件，进行简单介绍。 2.1 电子电路设计与仿真工具 我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。但是有的时候，我们会发现做出来的东西有很多的问题，事先并没有想到，这样一来就浪费了我们的很多时间和物资。而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。有没有能够不动用电烙铁试验板就能知道结果的方法呢？结论是有，这就是电路设计与仿真技术。 说到电子电路设计与仿真工具这项技术，就不能不提到美国，不能不提到他们的飞机设计为什么有很高的效率。以前我国定型一个中型飞机的设计，从草案到详细设计到风洞试验再到最后出图到实际投产，整个周期大概要 10 年。而美国是1 年。为什么会有这样大的差距呢？因为美国在设计时大部分采用的是虚拟仿真技术，把多年积累的各项风...
