EDA课程设计——交通信号灯控制器设计

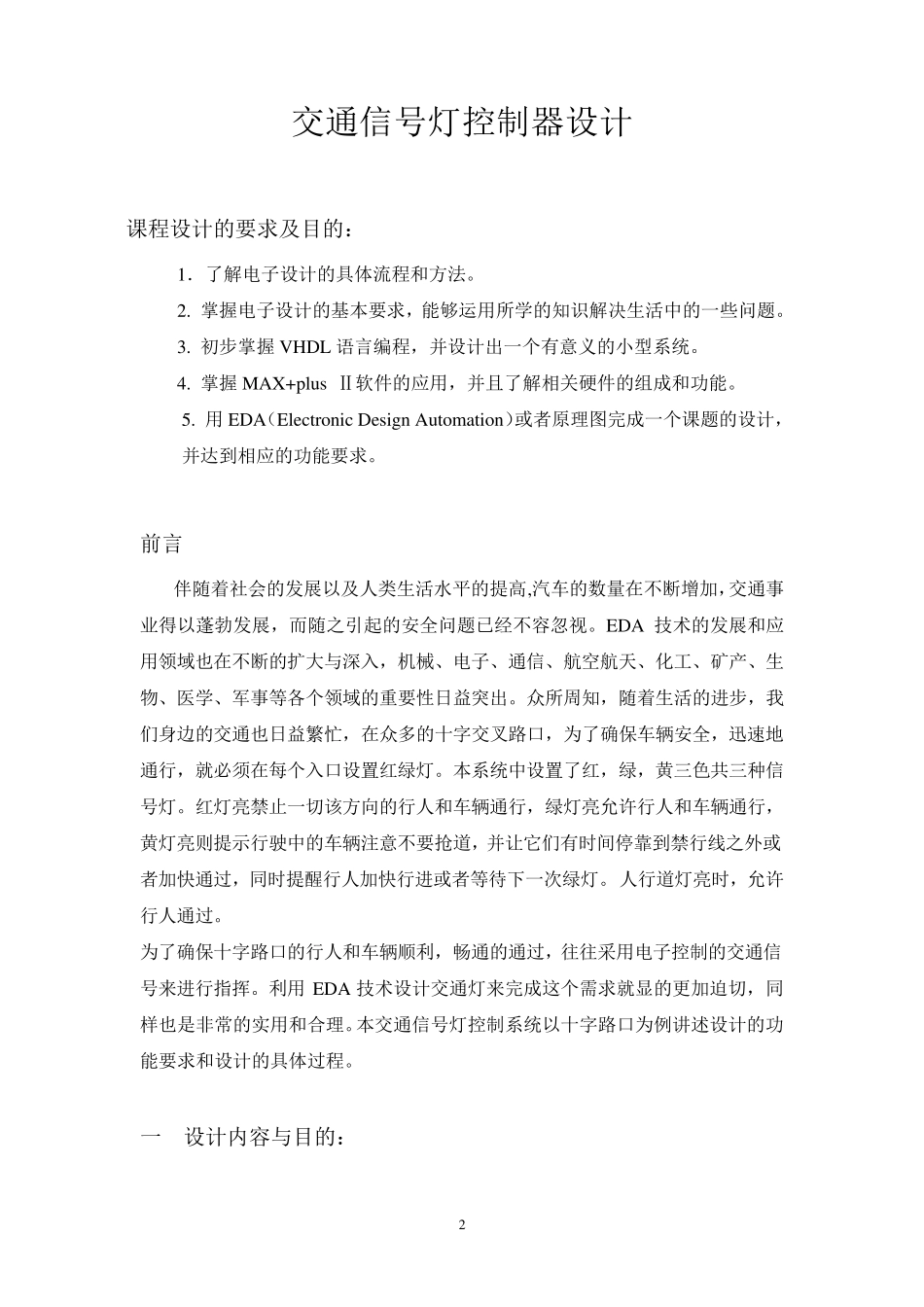

海南大学信息科学技术学院 《EDA 技术课程设计报告》 专业班级：2008 级通信工程 * 名： * * 学 号：********B062 指导老师：刘文进 老师 1 目 录 课程设计的要求及目的……………………………………………2 前言………………………………………………………………… 2 一 设计内容与目的……………………………………………… 2 1 .1 设计内容………………………………………………… 3 1 .2 设计目的………………………………………………… 3 二 方案设计……………………………………………………… 3 2 .1 设计思路…………………………………………………3 2 .2 设计总体框图……………………………………………4 2 .3 状态表……………………………………………………5 2 .4 电路原理图………………………………………………5 2 .5 静态显示电路……………………………………………5 三 功能电路的设计……………………………………………… 5 3 .1 细化的设计总体框图……………………………………5 3 .2 灯控制器电路设计………………………………………6 3 .3 计数器设计………………………………………………8 3 .4 显示控制部分设计………………………………………1 2 四 系统仿真图……………………………………………………1 3 五 设计心得会……………………………………………………1 4 六 参考文献………………………………………………………1 5 2 交通信号灯控制器设计 课程设计的要求及目的： 1．了解电子设计的具体流程和方法。 2. 掌握电子设计的基本要求，能够运用所学的知识解决生活中的一些问题。 3. 初步掌握VHDL 语言编程，并设计出一个有意义的小型系统。 4. 掌握MAX+plu s Ⅱ软件的应用，并且了解相关硬件的组成和功能。 5. 用EDA（Electronic Design Au tomation）或者原理图完成一个课题的设计，并达到相应的功能要求。 前言 伴随着社会的发展以及人类生活水平的提高,汽车的数量在不断增加，交通事业得以蓬勃发展，而随之引起的安全问题已经不容忽视。EDA 技术的发展和应用领域也在不断的扩大与深入，机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域的重要性日益突出。众所周知，随着生活的进步，我们 身 边 的交通也日益繁 忙 ，在众多 的十 字 交叉 路 口 ，为 了确 保 车辆...
