EdgeCAM车铣复合加工编程应用实例VIP专享

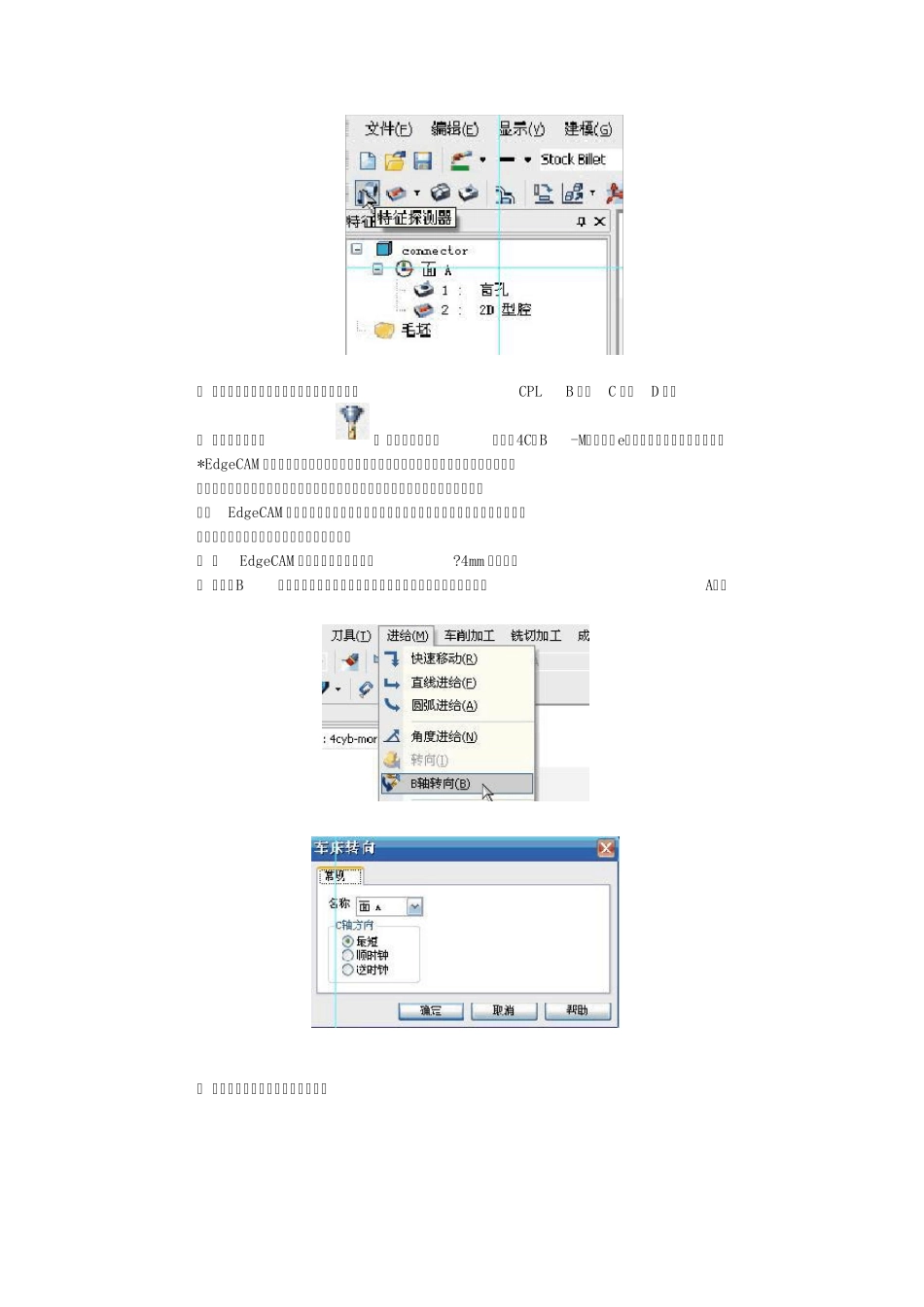

EdgeCAM 车铣复合加工编程应用实例 本文章结合EdgeCAM 软件的特点和新功能，为广大读者提供一个学习的园地。有兴趣的朋友可以在软件环境下跟随这里的讲解一步一步地进行实践操作，以便更加深刻地理解本文的内容。 关于车铣复合加工 车铣复合设备不仅提高了工艺的有效性，由于零件在整个加工过程中只有一次装卡，加工的精度更容易获得保证，同时大大缩短了生产过程链。而且只需把加工任务交给一个工作岗位，这样不仅使生产管理和计划调度简化，而且透明度明显提高，无需复杂的计划系统就能够迅速解决所发生的事情并使之优化。工件越复杂，它相对传统工序分散的生产方法的优势就越明显。此外，尽管完整加工机床的单台设备价格较高，但由于过程链的缩短和设备数量的减少，车间占地面积和设备维护费用也随之减少，从而降低了总体固定资产的投资、生产运作和管理的成本。 车铣复合机床的发展，也对CAM 软件提出了更多的要求，复杂的车铣复合设备用传统的手工编程是很难实现的，并且效率很低。很多传统的以铣削为发展方向的CAM软件也是无法完成这种类型的编程。而EdgeCAM 软件顺应机床发展形势，支持这些多主轴、多刀塔的车铣复合设备。以下就以一个带B 轴的车铣复合的加工实例，向大家介绍EdgeCAM 软件在车铣复合加工过程中如何利用B 轴来加工型腔和孔。 EdgeCAM 车铣复合B 轴实体加工实例： 本工件包含的普通 2 轴车削部分要加工，需要明确的是还有锥面上的四个型腔需要铣削。因为篇幅原因，普通2 轴车削以及C 轴方向的孔加工比较简单，本文就不做介绍了，我们只关注EdgeCAM 的 B 轴功能如何应用于此例。 EdgeCAM 具有非常出色的实体读入能力，在直接读取相应的模型后，就可以通过创建毛坯、基本的2 轴车、C 轴孔加工等操作完成大部分的加工。当需要加工锥面上的型腔和孔的时候，就需要使用B 轴功能了。首先在相应的特征上新建坐标系（ CPL） 。 坐标系（CPL）在EdgeCAM 的 B 轴加工中是必不可少的，数控机床相关点的计算是由 CPL 得来的。由于B 轴加工有其自身的特点，建立新坐标系（CPL）可以对B 轴转角进行控制同时也达到了控制X、 Y 和 Z 输出值的目的。 ● 在“建模”菜单选择“新建CPL”，新建CPL 并将鼠标置于两孔之间，设定参数： 名称 — 面 A 平面 — 曲面法向 工作平面 — 铣（XY） 原点 — 选择 ● 选择孔所作在的面，当提示选择坐标原点时选孔中心点，建立新的CPL（坐标系）...
