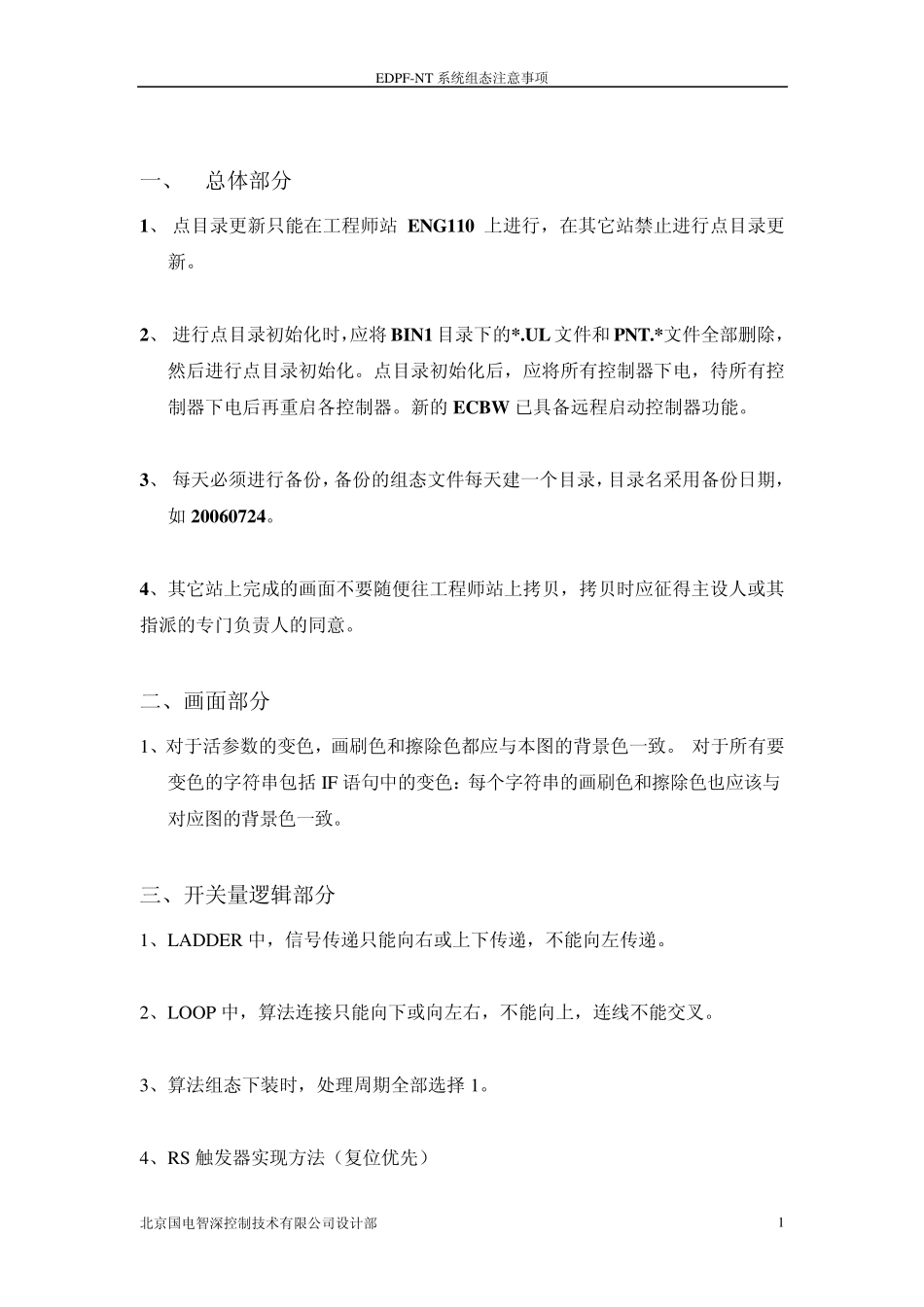

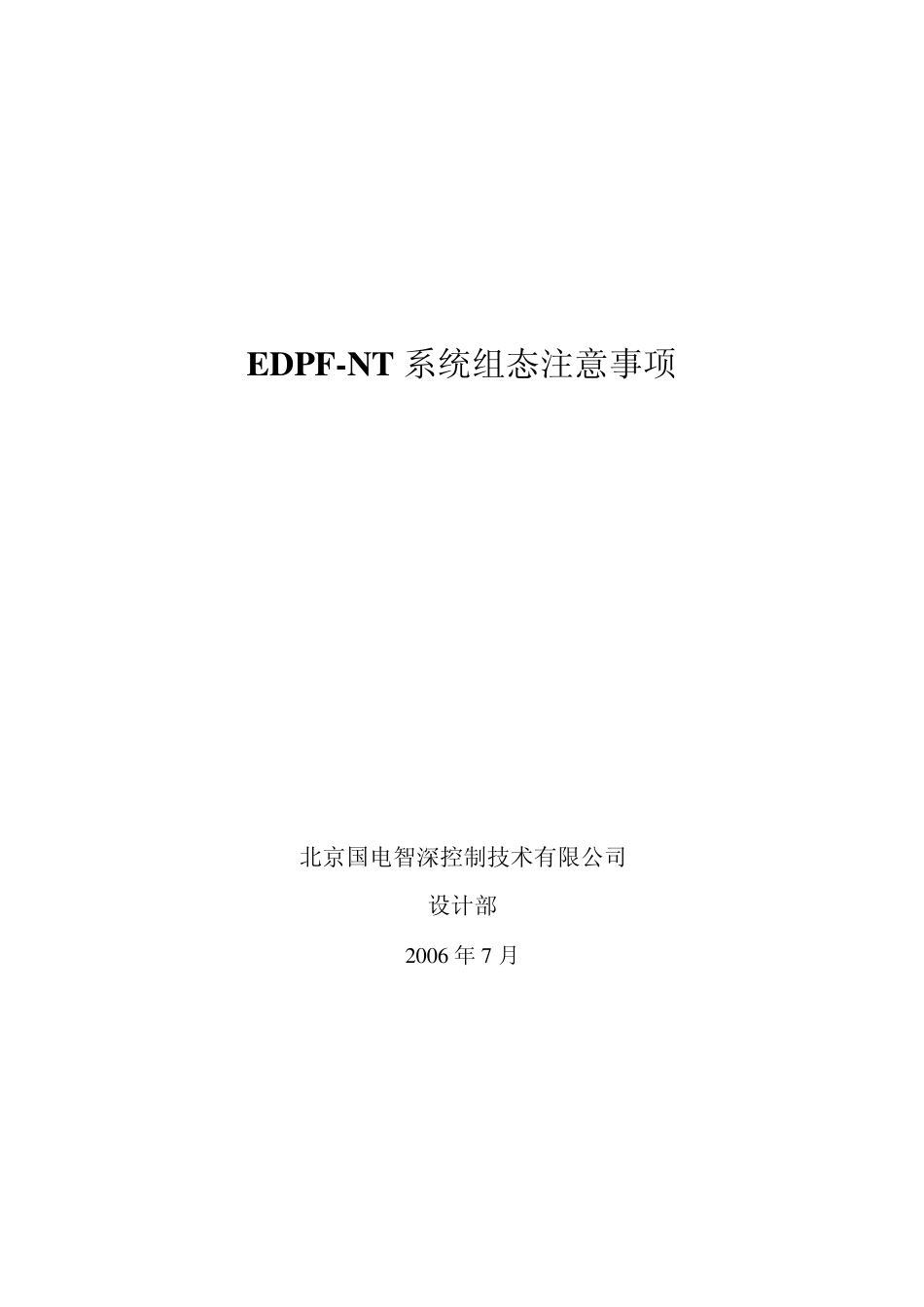

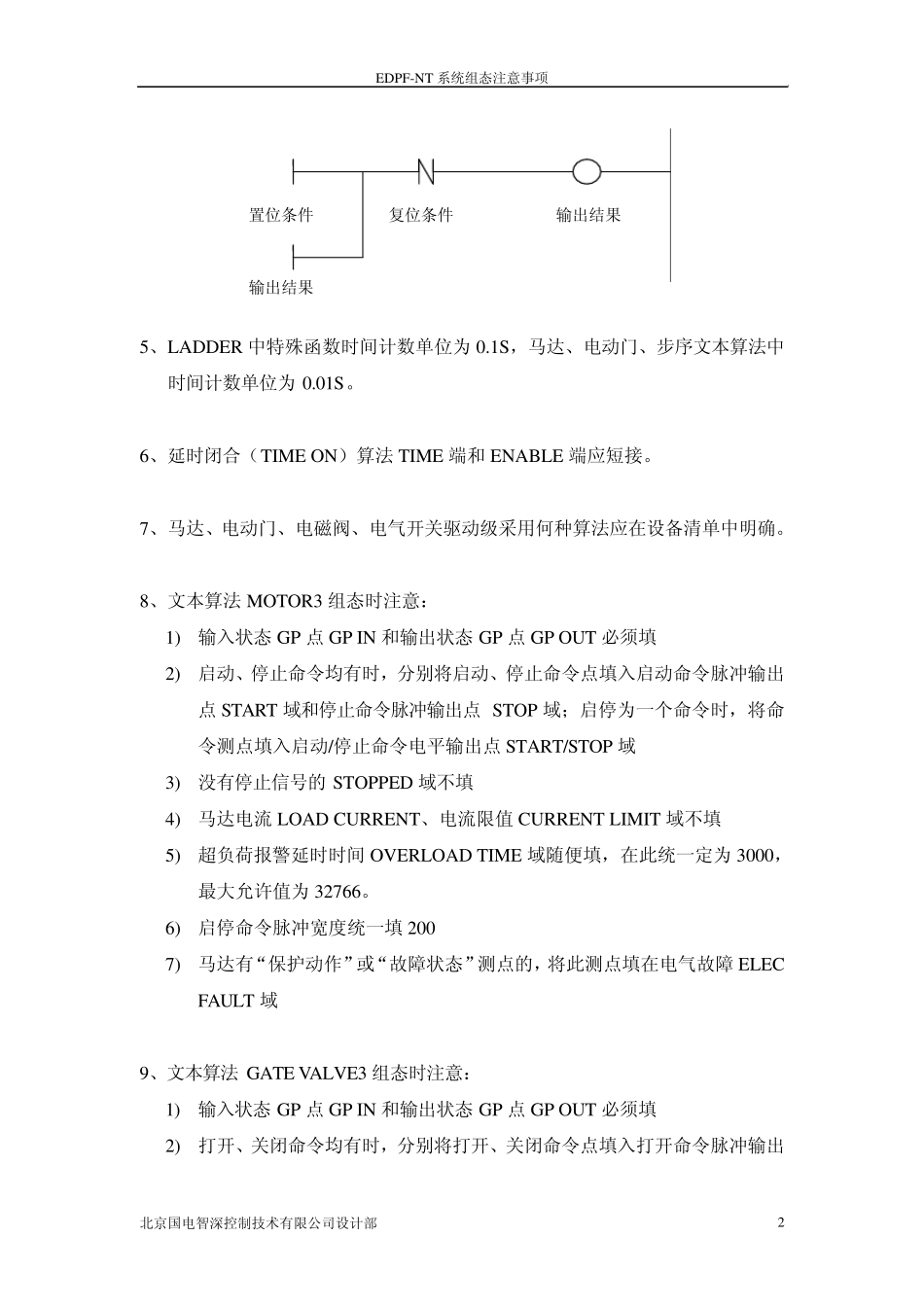

EDPF-NT 系统组态注意事项 北京国电智深控制技术有限公司 设计部 2 0 0 6 年 7 月 EDPF-NT 系统组态注意事项 北京国电智深控制技术有限公司设计部 1 一、 总体部分 1、 点目录更新只能在工程师站 ENG110 上进行，在其它站禁止进行点目录更新。 2、 进行点目录初始化时，应将 BIN1 目录下的*.UL 文件和 PNT.*文件全部删除，然后进行点目录初始化。点目录初始化后，应将所有控制器下电，待所有控制器下电后再重启各控制器。新的 ECBW 已具备远程启动控制器功能。 3、 每天必须进行备份，备份的组态文件每天建一个目录，目录名采用备份日期，如 20060724。 4、其它站上完成的画面不要随便往工程师站上拷贝，拷贝时应征得主设人或其指派的专门负责人的同意。 二、画面部分 1、对于活参数的变色，画刷色和擦除色都应与本图的背景色一致。 对于所有要变色的字符串包括 IF 语句中的变色：每个字符串的画刷色和擦除色也应该与对应图的背景色一致。 三、开关量逻辑部分 1、LADDER 中，信号传递只能向右或上下传递，不能向左传递。 2、LOOP 中，算法连接只能向下或向左右，不能向上，连线不能交叉。 3、算法组态下装时，处理周期全部选择 1。 4、RS 触发器实现方法（复位优先） EDPF-NT 系统组态注意事项 北京国电智深控制技术有限公司设计部 2 5、LADDER 中特殊函数时间计数单位为0.1S，马达、电动门、步序文本算法中时间计数单位为0.01S。 6、延时闭合（TIME ON）算法TIME 端和ENABLE 端应短接。 7、马达、电动门、电磁阀、电气开关驱动级采用何种算法应在设备清单中明确。 8、文本算法MOTOR3 组态时注意： 1) 输入状态GP 点GP IN 和输出状态GP 点GP OUT 必须填 2) 启动、停止命令均有时，分别将启动、停止命令点填入启动命令脉冲输出点START 域和停止命令脉冲输出点STOP 域；启停为一个命令时，将命令测点填入启动/停止命令电平输出点START/STOP 域 3) 没有停止信号的STOPPED 域不填 4) 马达电流LOAD CURRENT、电流限值CURRENT LIMIT 域不填 5) 超负荷报警延时时间OVERLOAD TIME 域随便填，在此统一定为3000，最大允许值为32766。 6) 启停命令脉冲宽度统一填200 7) 马达有“保护动作”或“故障状态”测点的，将此测点填在电气故障 ELEC FAULT 域 9、文本算法GATE VALVE3 组态时注意： 1) 输入状态GP 点GP IN 和输出状态GP 点GP OUT 必须填 2) ...
