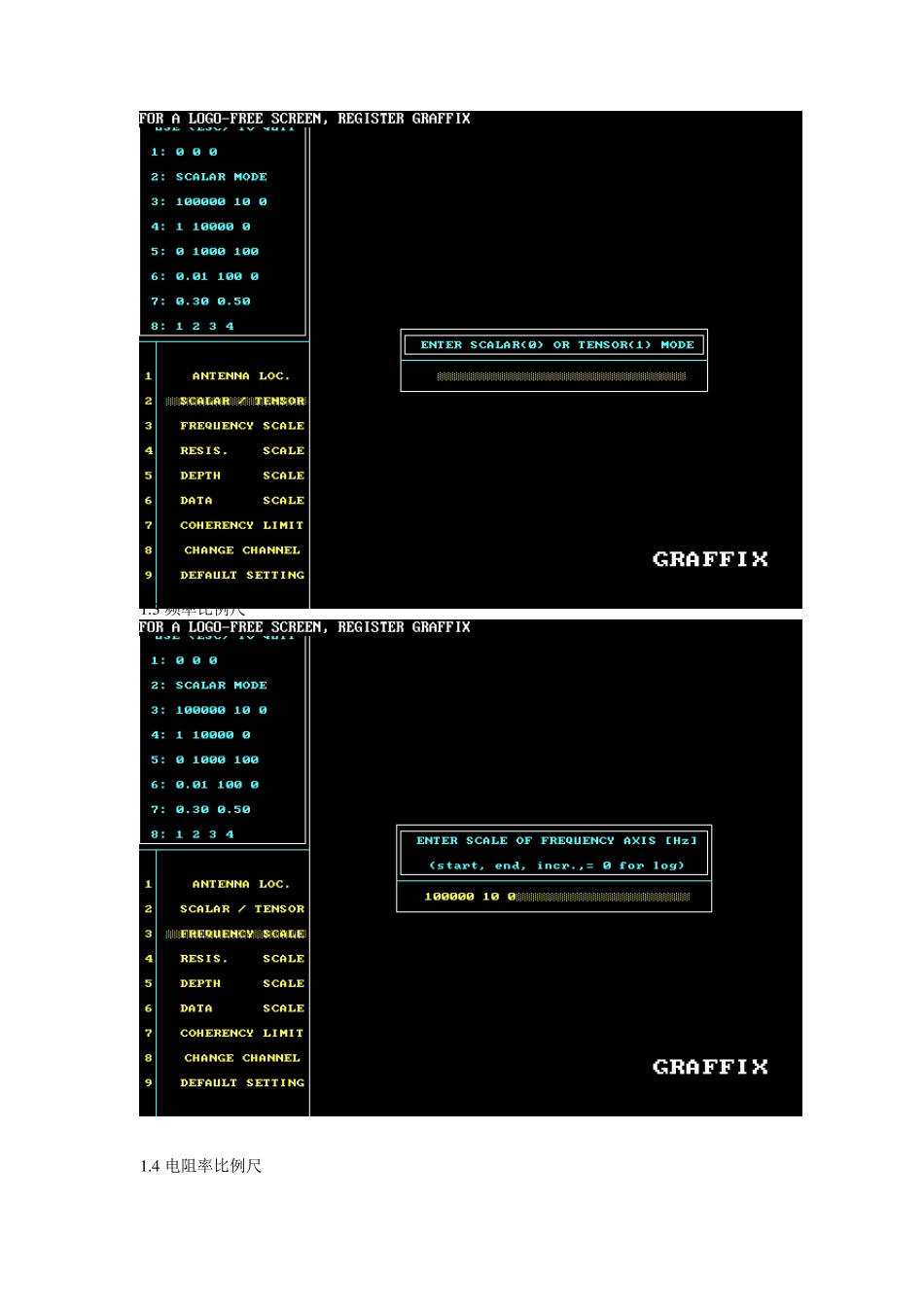

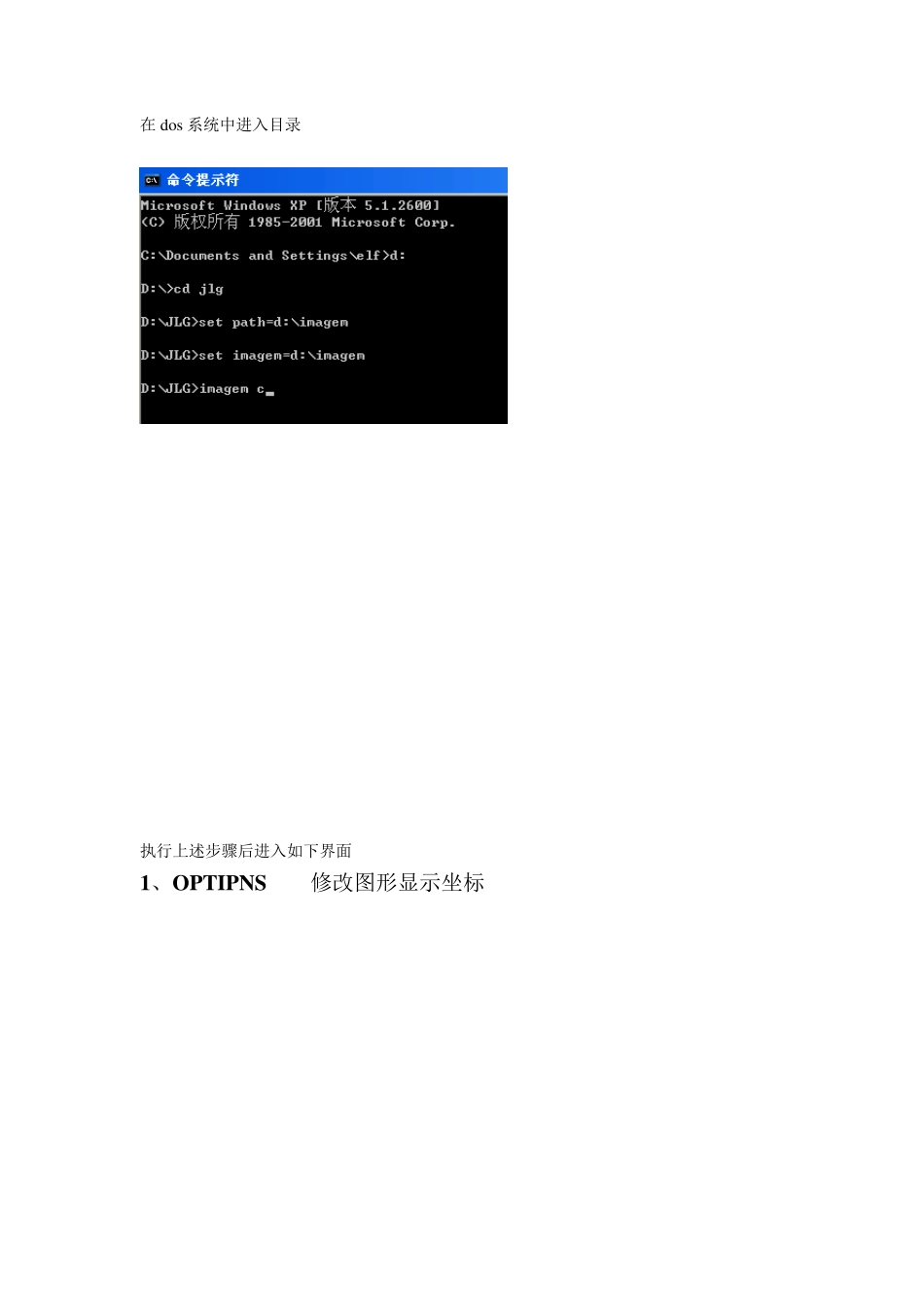

在dos系统中进入目录 执行上述步骤后进入如下界面 1、OPTIPNS 修改图形显示坐标 1.1 天线坐标 1.2 标量与张量测量 X Y Z 天线坐标,Z目前不用 1 .3 频率比例尺 1 .4 电阻率比例尺 1 0 0 0 0 0 起始率 1 0 尾频率 0 对数间距 1 .5 深度比例尺 1 .6 数据坐标 1 起始电阻率 1 0 0 0 0 尾电阻率 0 对数间距 0 起始深度 1 0 0 0 尾深度 0 对数坐标 1 0 0 算术坐标 1 .7 相关度 1 .8 、道数标志 0 .0 1 起始坐标 1 0 0 尾坐标 0 对数坐标 0 .3 谱相关度 0 .5 电阻率相关度 1 .9 缺省设置(恢复厂家设置) 4、DATA ANALYSIS 数据分析 回车进入查看数据界面如图, 填写 2 后回车既是查看 2 点数据 填写 2 空格 7 后回车既是挑选 2 --7 点数据,然后挑选数据 5、1-D ANALY SIS 1-D 分析(分析删除电阻率曲线) 填写 2 后回车既是查看 2 点数据 填写2 空格5 后回车既是查看2 --5 点数据, 如下图 挑选数据键盘《---和------》移动,回车删除和恢复 6、2-D ANALY SIS 2-D 分析 圆滑系数(0 —9 9 9)小数据量时,系数应为0 ---1 之间 起始点、空格、结束点 有重复数据 1 或 2 选择 有重复数据 5 或 6 选择 全部填完后进入画图界面如图 绘图 1 、 绘图 2 、 频率比例尺 3 、 电阻率比例尺 4 、 水平方向(距离)比例尺 5 、 深度比例尺 6 、 电阻率与频率关系图 7 、 相位与频率关系图 8 、 存数据 9 、 读数据 1 0 、绘图半径 比例尺由小到大,空格隔开,最后输入间隔,如 1 0 1 0 0 0 0 比例尺由小到大,空格隔开,最后输入间隔,如 2 0 8 0 0 比例尺由小到大输入,空格隔开,最后输入间隔,如 0 8 0 0 5 0 比例尺由小到大输入,空格隔开,最后输入间隔,如 0 8 0 0 5 0
