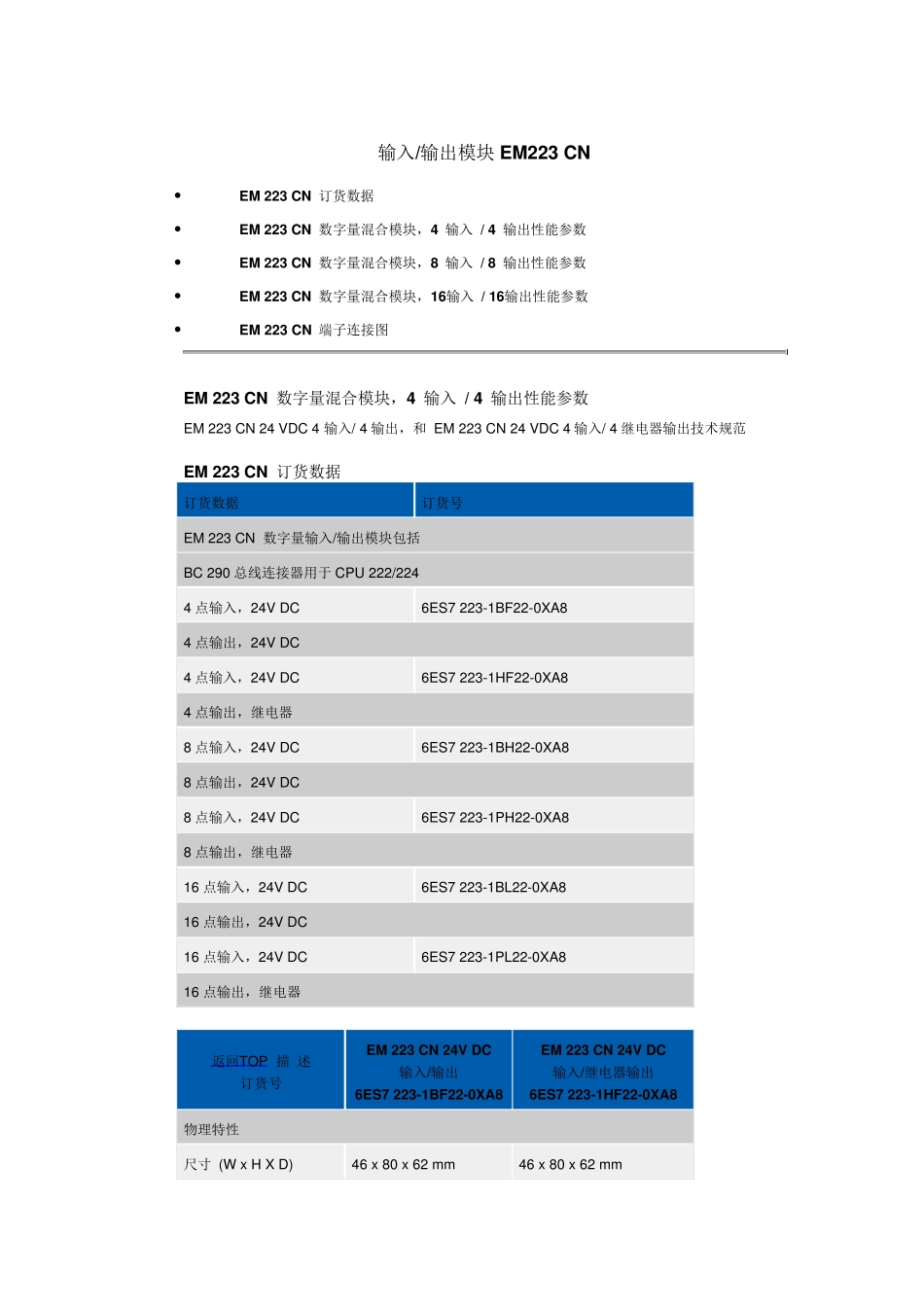

输入/输出模块EM223 CN • EM 223 CN 订货数据 • EM 223 CN 数字量混合模块,4 输入 / 4 输出性能参数 • EM 223 CN 数字量混合模块,8 输入 / 8 输出性能参数 • EM 223 CN 数字量混合模块,16输入 / 16输出性能参数 • EM 223 CN 端子连接图 EM 223 CN 数字量混合模块,4 输入 / 4 输出性能参数 EM 223 CN 24 VDC 4 输入/ 4 输出,和 EM 223 CN 24 VDC 4 输入/ 4 继电器输出技术规范 EM 223 CN 订货数据 订货数据 订货号 EM 223 CN 数字量输入/输出模块包括 BC 290 总线连接器用于 CPU 222/224 4 点输入,24V DC 6ES7 223-1BF22-0XA8 4 点输出,24V DC 4 点输入,24V DC 6ES7 223-1HF22-0XA8 4 点输出,继电器 8 点输入,24V DC 6ES7 223-1BH22-0XA8 8 点输出,24V DC 8 点输入,24V DC 6ES7 223-1PH22-0XA8 8 点输出,继电器 16 点输入,24V DC 6ES7 223-1BL22-0XA8 16 点输出,24V DC 16 点输入,24V DC 6ES7 223-1PL22-0XA8 16 点输出,继电器 返回TOP 描 述 订货号 EM 223 CN 24V DC 输入/输出 6ES7 223-1BF22-0XA8 EM 223 CN 24V DC 输入/继电器输出 6ES7 223-1HF22-0XA8 物理特性 尺寸 (W x H X D) 46 x 80 x 62 mm 46 x 80 x 62 mm 重量 功耗 160 g 2 W 170 g 2 W 输入特性 输入点数 4 输入 4 输入 输入类型 漏型/源型 (IEC 类型1) 漏型/源型 (IEC 类型1) 输入电压 最大连续电压 30V DC 30V DC 浪涌 35V DC 时0.5 秒 35V DC 时0.5 秒 额定值 24V DC,4mA,(通常) 24V DC,4mA,(通常) 逻辑1 信号 (最小) 15V DC,2.5mA,(最大) 15V DC,2.5mA,(最大) 逻辑0 信号 (最大) 5V DC,1mA,(最大) 5V DC,1mA,(最大) 隔离 光隔离隔 500V AC,1 分钟 500V AC ,1 分钟 离组数 4 点 4 点 输入延迟时间 最大 4.5 ms 4.5 ms 2 线接近传感器的连接 (BERO) 最大 1mA,最大 1mA,最大 电缆长度 非屏蔽 300 米 300 米 屏蔽 500 米 500 米 输入同时接通点数 40℃ 4 4 55℃ 4 4 输出特性 本机集成输出点数 4 输出 4 输出 输出类型 固态-MOSFET 继电器 输出电压 允许范围 20.4-28.8V DC 5-30V DC 或 5-250V AC 额定值 24V DC - 最大电流时逻辑1...
