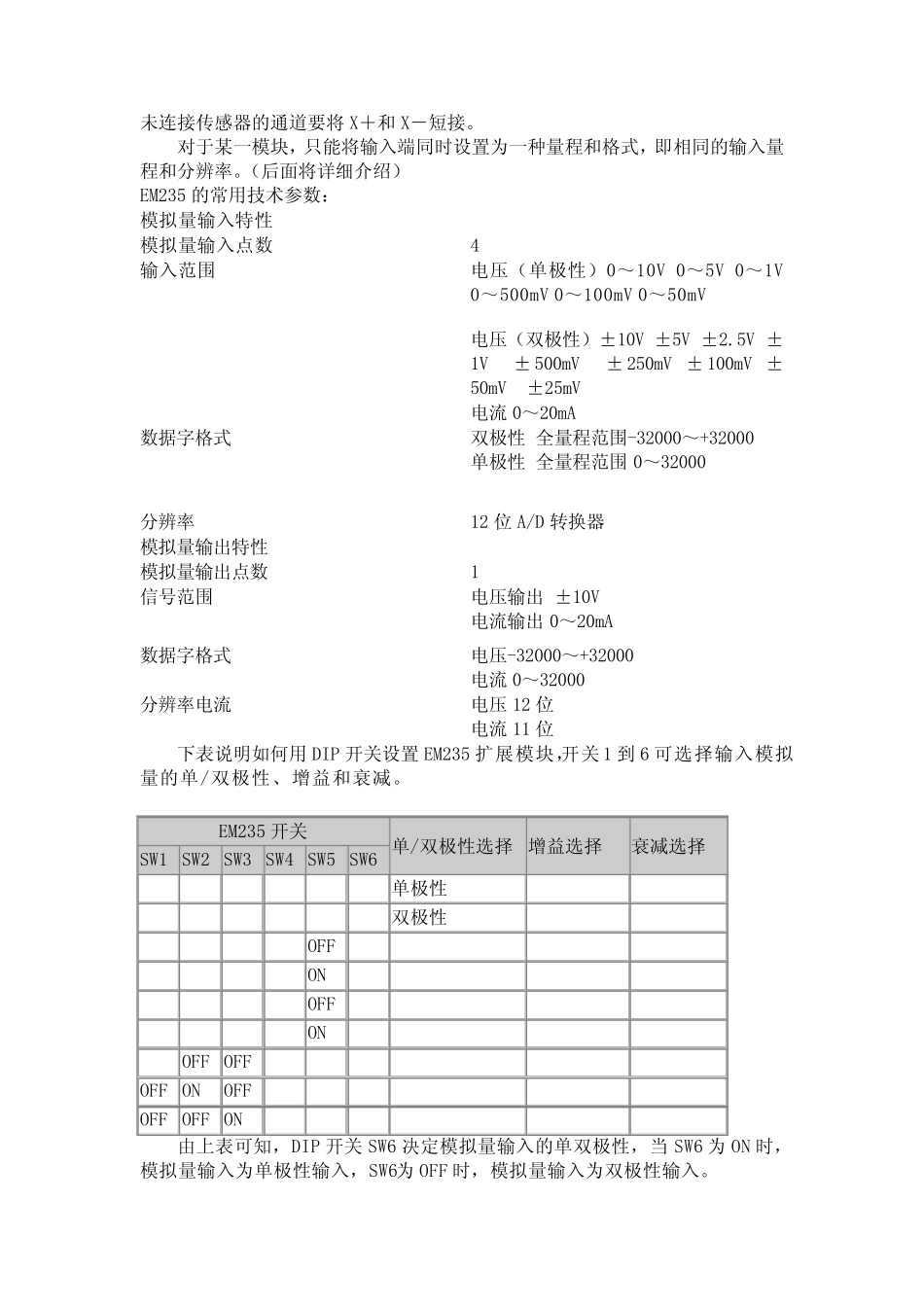

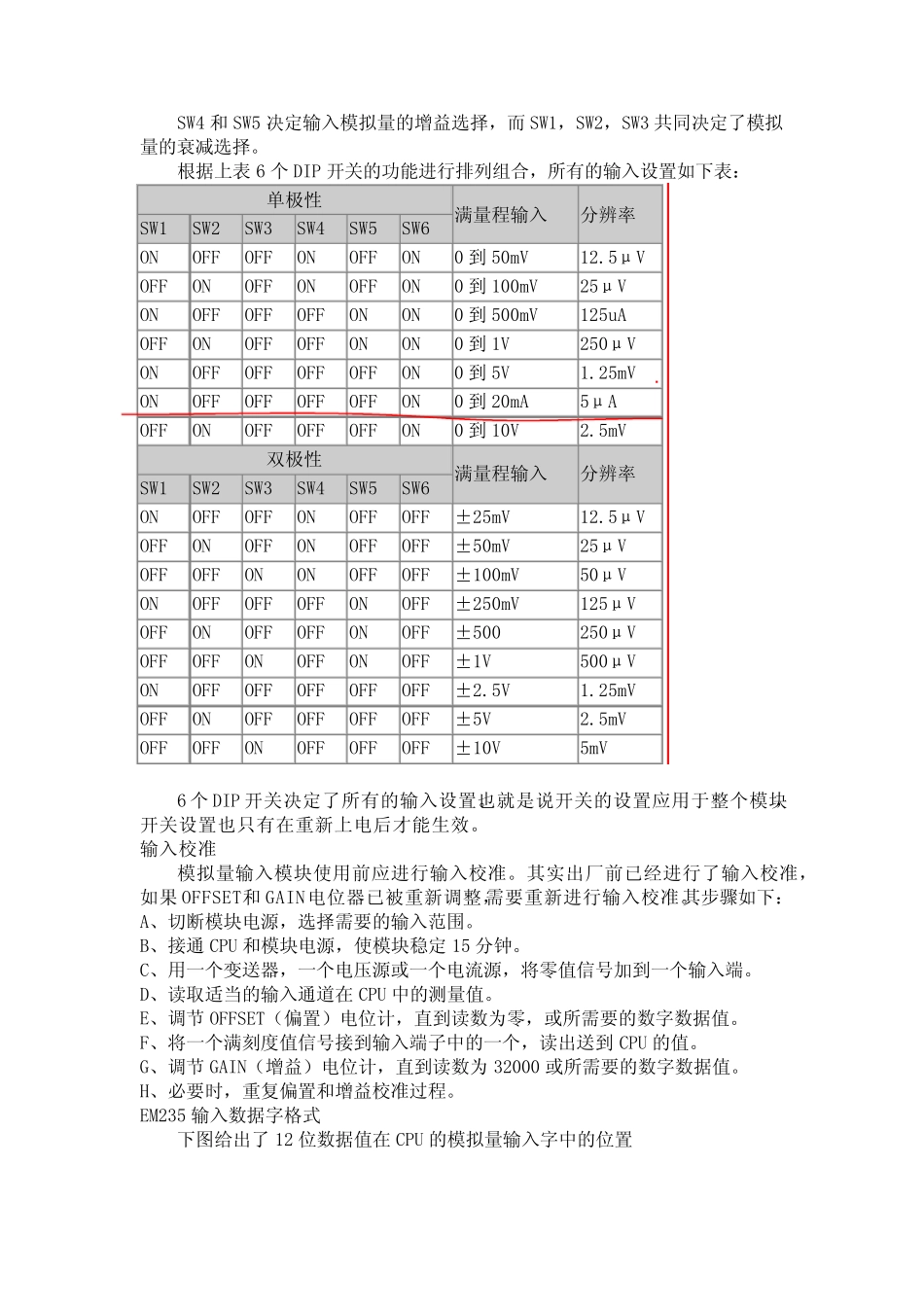

S7-200 模拟量编程本文以EM235 为例讲解S7-200 模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D 转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235 是最常用的模拟量扩展模块，它实现了4 路模拟量输入和1 路模拟量输出功能。下面以EM235 为例讲解模拟量扩展模块接线图，如图1。图1图1 演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX 和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。（后面将详细介绍）EM235 的常用技术参数：下表说明如何用DIP 开关设置EM235 扩展模块，开关1 到6 可选择输入模拟量的单/双极性、增益和衰减。由上表可知，DIP 开关SW6 决定模拟量输入的单双极性，当SW6 为ON 时，模拟量输入为单极性输入，SW6为OFF 时，模拟量输入为双极性输入。模拟量输入特性模拟量输入点数4输入范围电压（单极性）0～10V 0～5V 0～1V0～500mV 0～100mV 0～50mV电压（双极性）±10V ±5V ±2.5V ±1V±500mV± 250mV ±100mV ±50mV±25mV电流 0～20mA数据字格式双极性全量程范围-32000～+32000单极性全量程范围0～32000分辨率12 位 A/D 转换器模拟量输出特性模拟量输出点数1信号范围电压输出 ±10V电流输出 0～20mA数据字格式电压-32000～+32000电流 0～32000分辨率电流电压12 位电流 11 位EM235 开关单/双极性选择增益选择衰减选择SW1 SW2 SW3 SW4 SW5 SW6单极性双极性OFFONOFFONOFF OFFOFF ONOFFOFF OFF ONSW4 和 SW5 决 定 输 入 模 拟 量 的 增 益 选 择 ， 而 SW1， SW2， SW3 共 同 决 定 了 模 拟量 的 衰 减 选 择 。根 据 上 表 6 个 DIP 开 关 的 功 能 进 行 排 列 组 合 ， 所 有 的 输 入 设 置 如 下 表 ：6 个 DIP 开 关 决 定 了 所 有 的 输 入 设 置 。也 就 是 说 开 关 的 设 置 应 用 于 整 个 模 块，开 关 设 置 也 只 有 在 重 新 上 电 后 才 能 生 效 。输 入 校 准模 拟 量 输 入 模 块 使 用 前 应 进 行 输 入 校 准 。 其 实 出 厂 前 已 经 进 行 了 输 入 校 准 ，...
