EMCMirrorView实施报告

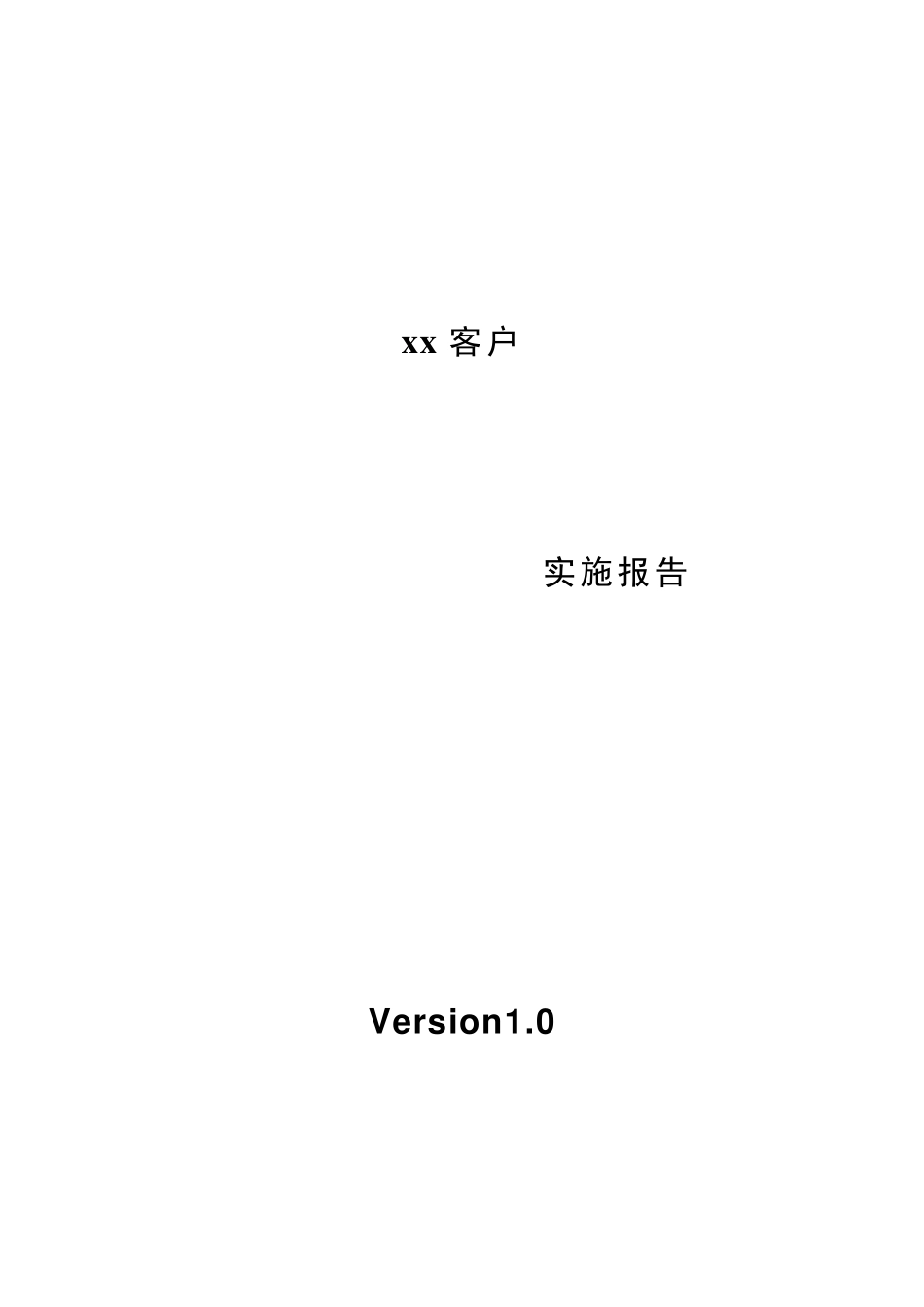

EMCMirrorView实施报告_第1页
1/12
EMCMirrorView实施报告_第2页
2/12
EMCMirrorView实施报告_第3页
3/12

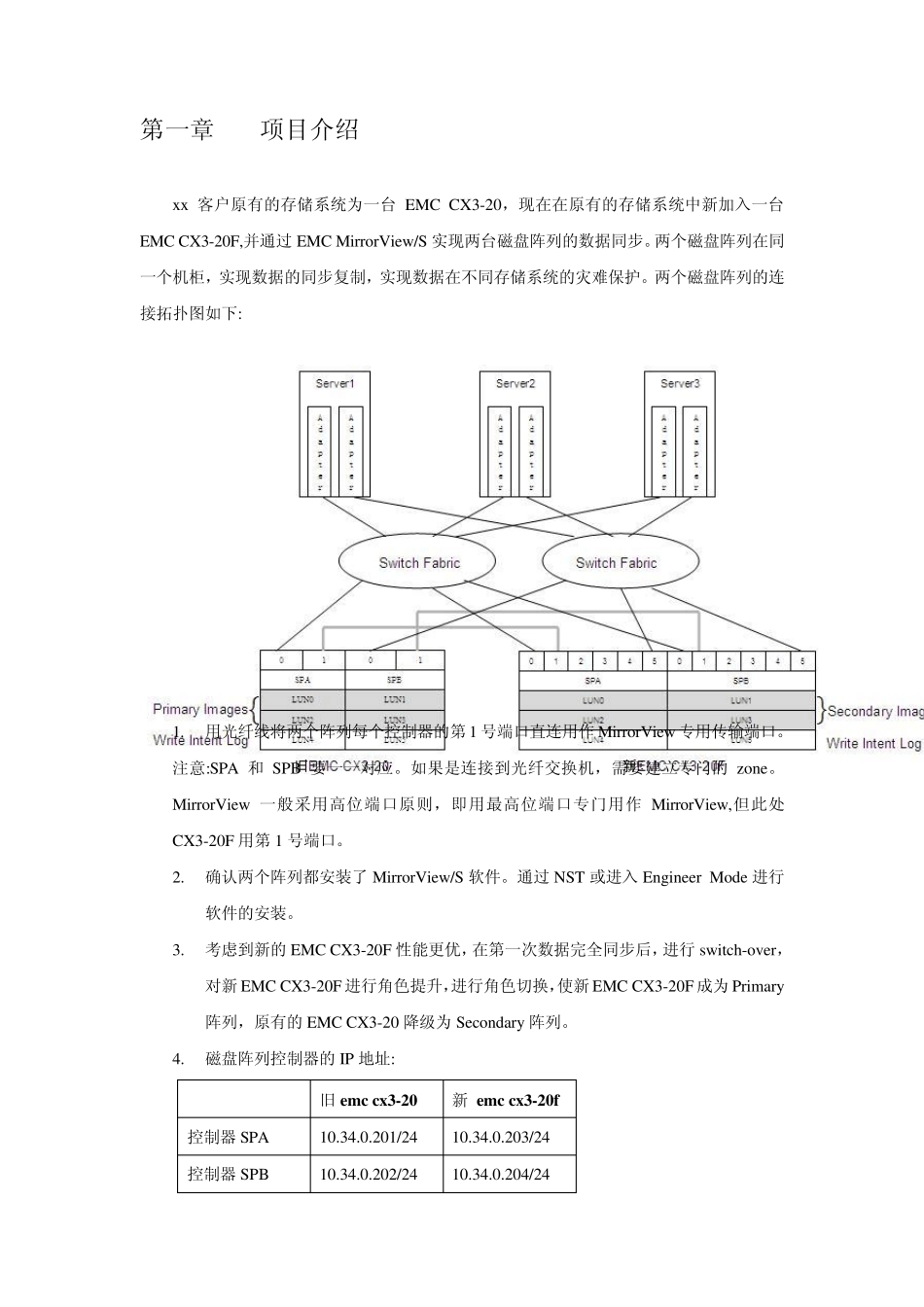

x x 客户 EMC MirrorView/S实施报告 Vers ion1.0 第一章 项目介绍 xx 客户原有的存储系统为一台EMC CX3-20,现在在原有的存储系统中新加入一台EMC CX3-20F,并通过EMC MirrorView/S 实现两台磁盘阵列的数据同步。两个磁盘阵列在同一个机柜,实现数据的同步复制,实现数据在不同存储系统的灾难保护。两个磁盘阵列的连接拓扑图如下: 1. 用光纤线将两个阵列每个控制器的第1 号端口直连用作 MirrorView 专用传输端口。 注意:SPA 和 SPB 要一一对应。如果是连接到光纤交换机,需要建立专门的zone。MirrorView 一般采用高位端口原则,即用最高位端口专门用作 MirrorView,但此处CX3-20F 用第1 号端口。 2. 确认两个阵列都安装了 MirrorView/S 软件。通过NST 或进入Engineer Mode 进行软件的安装。 3. 考虑到新的EMC CX3-20F 性能更优,在第一次数据完全同步后,进行 switch-over,对新EMC CX3-20F 进行角色提升,进行角色切换,使新EMC CX3-20F 成为Primary阵列,原有的EMC CX3-20 降级为Secondary 阵列。 4. 磁盘阵列控制器的IP 地址: 旧 emc cx3-20 新 emc cx3-20f 控制器 SPA 10.34.0.201/24 10.34.0.203/24 控制器 SPB 10.34.0.202/24 10.34.0.204/24 5. LUN 规划(两个存储系统相同): 用途 LUNs Default Owner Size 需要进行数据同步的 LUN (用作生产数据的存储) LUN0 SPA 470GB LUN1 SPB 470GB LUN2 SPA 470GB LUN3 SPB 0.488GB 用作 Write Intent Log 的 LUN LUN4 SPA 512MB LUN5 SPB 512MB 第二章 配置过程 一、分配 w rite intent log 在两个磁盘阵列上各自单独绑定bind 2 个512MB 的LUNs,确保这2 个LUN 使用了write cache。也分配WIL 在secondary系统上,为 promoted 转换角色之后使用。 分配给 WIL 的LUN 至少为 128MB。在第一次数据完全同步后,如果 2 个存储系统出现链路中断或 Secondary阵列故障,通过Fracture log 记录中断后没有同步的记录,在链路恢复或 Secondary阵列修复后,通过Fracture log 可以进行增量同步而不需要避免进行完全同步工作,Fracture log 存储在磁盘阵列的内存里。而 WIL 的作用是在Primary存储出现故障并恢复后,可以增量同步未同步的部分,避免重新完全同步,WIL 存放在专门的LUN 上,即磁盘阵列的磁盘上。 通过Naviphere Manager 连接登录到磁盘阵列进行如下操作(...
