EMITMAXWELL瞬变电磁法勘探数据处理

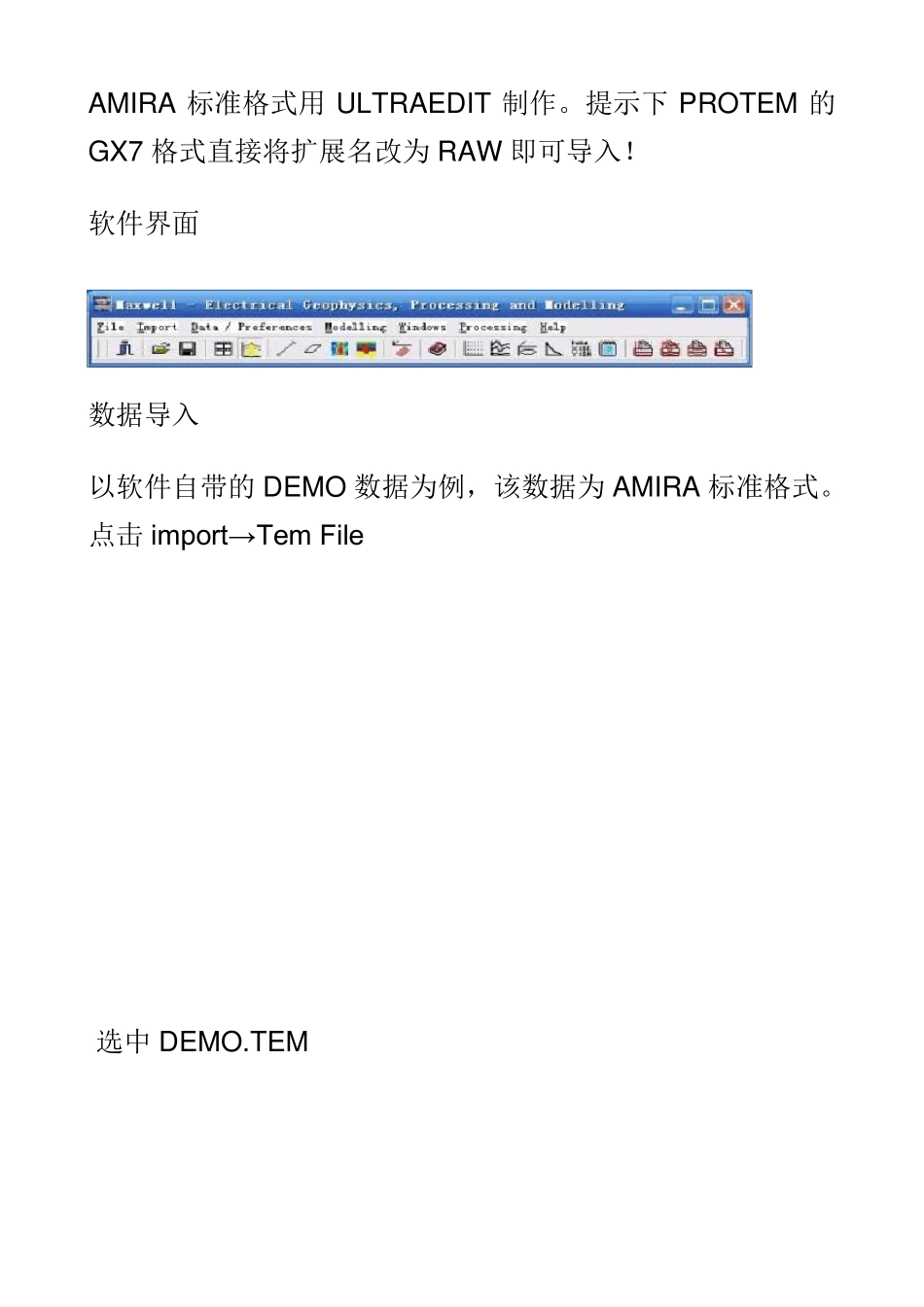

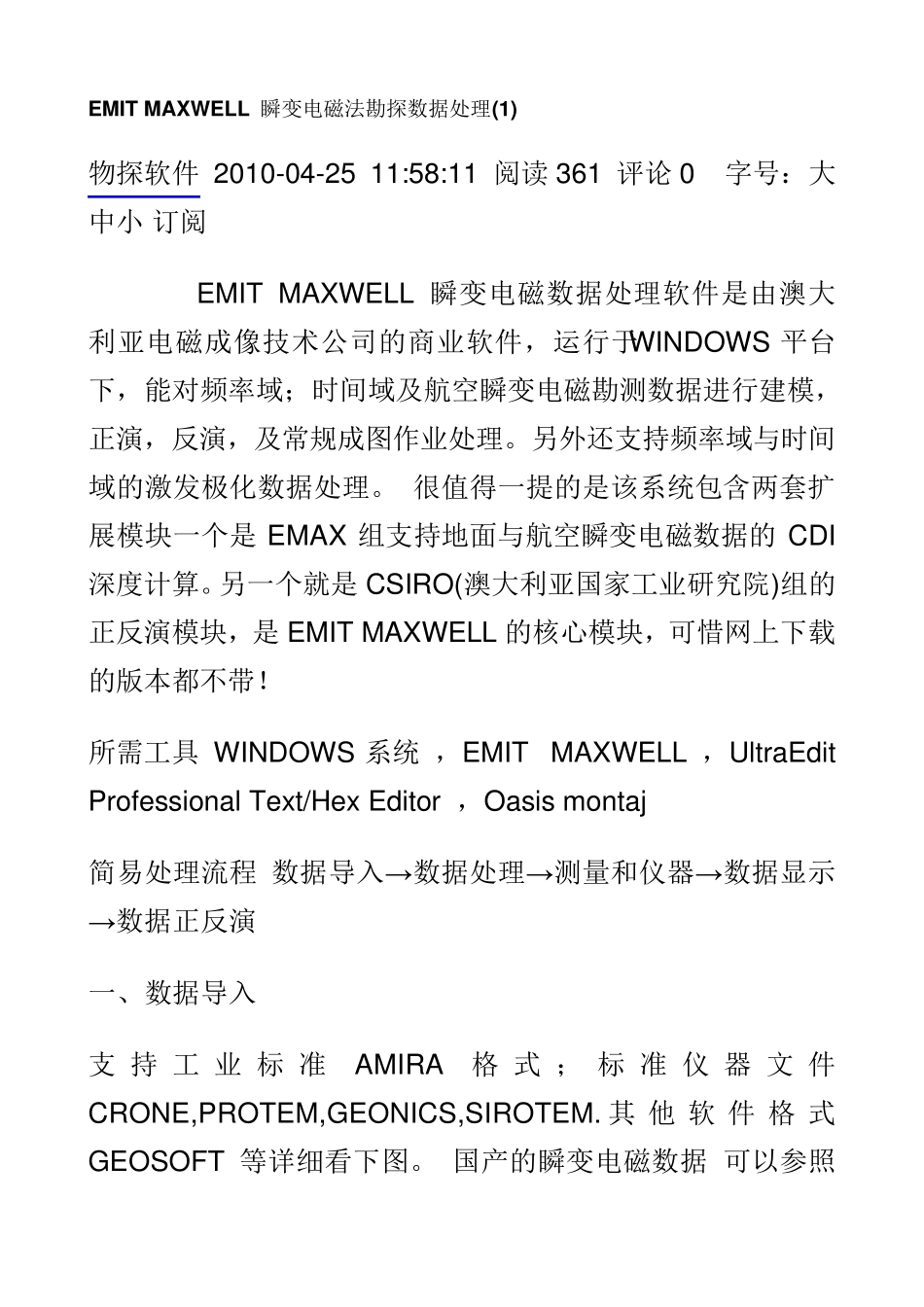

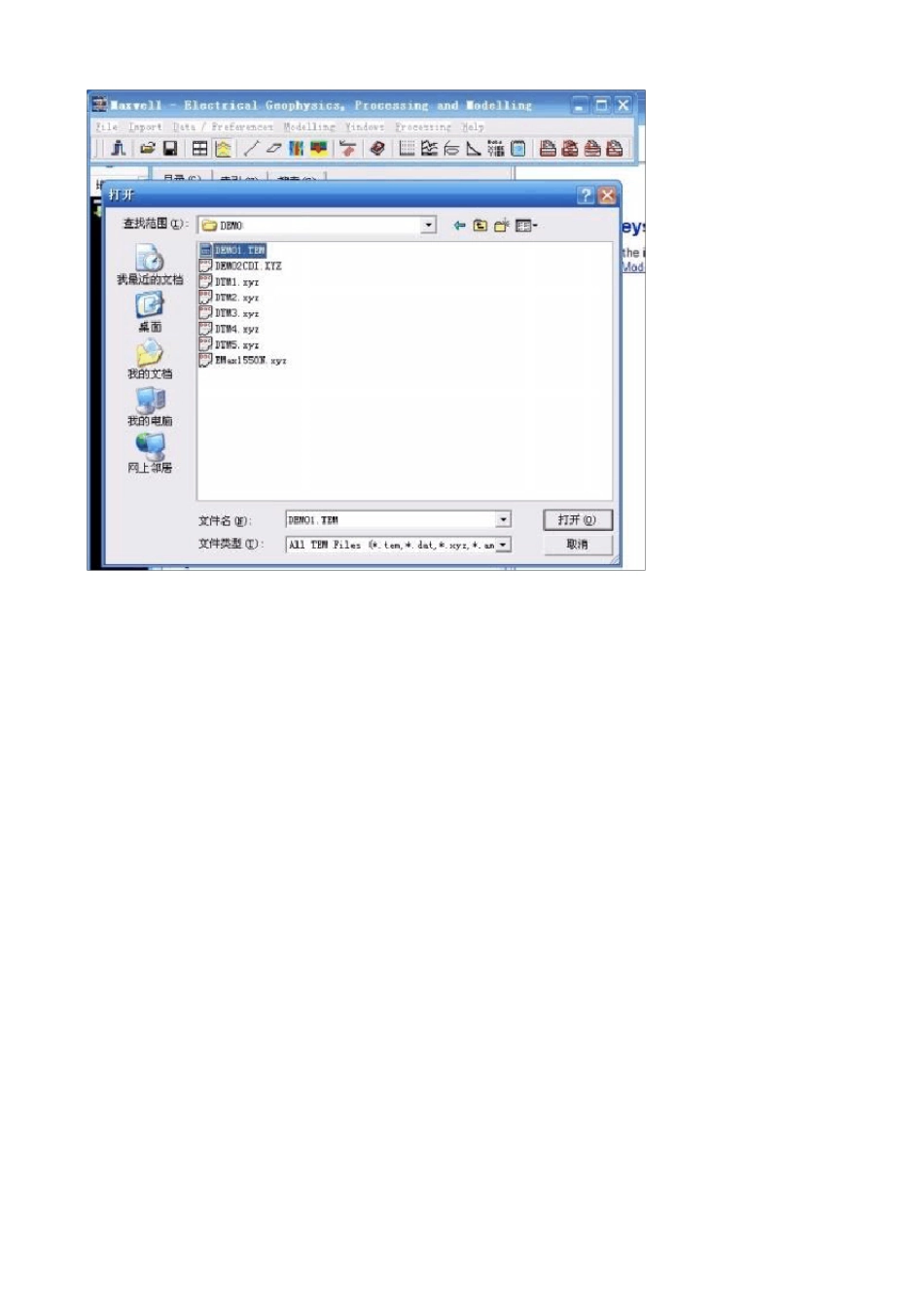

EMIT MAXWELL 瞬变电磁法勘探数据处理(1) 物探软件 2010-04-25 11:58:11 阅读 361 评论 0 字号：大中小 订阅 EMIT MAXWELL 瞬变电磁数据处理软件是由澳大利亚电磁成像技术公司的商业软件，运行于WINDOWS 平台下，能对频率域；时间域及航空瞬变电磁勘测数据进行建模，正演，反演，及常规成图作业处理。另外还支持频率域与时间域的激发极化数据处理。 很值得一提的是该系统包含两套扩展模块一个是 EMAX 组支持地面与航空瞬变电磁数据的 CDI深度计算。另一个就是 CSIRO(澳大利亚国家工业研究院)组的正反演模块，是 EMIT MAXWELL 的核心模块，可惜网上下载的版本都不带！ 所需工具 WINDOWS 系统 ，EMIT MAXWELL ，UltraEdit Professional Tex t/Hex Editor ，Oasis montaj 简易处理流程 数据导入→数据处理→测量和仪器→数据显示→数据正反演 一、数据导入 支 持 工 业 标 准AMIRA格 式 ； 标 准 仪器文 件 CRONE,PROTEM,GEONICS,SIROTEM. 其 他 软 件 格 式GEOSOFT 等详细看下图。 国产的瞬变电磁数据 可以参照AMIRA 标准格式用ULTRAEDIT 制作。提示下 PROTEM 的GX7 格式直接将扩展名改为 RAW 即可导入！ 软件界面 数据导入 以软件自带的 DEMO 数据为例，该数据为 AMIRA 标准格式。点击 import→ Tem File 选中 DEMO.TEM 标准格式直接点击OK 即可。数据导入就即刻生成了断面曲线与测网地图 EMIT MAXWELL 瞬变电磁法勘探数据处理(2) 物探软件 2010-07-10 10:41:26 阅读 136 评论 0 字号：大中小 订阅 数据导入成功后接下来就是对瞬变数据进行预处理。 如图所示 点击DATA/PREFERENCES菜单选中 edit and Process lines 下面是测线编辑处理界面 选择需要处理的测线，设置完回线大小，采样时间 然后在数据编辑区 剔除飞点，坏点等，点击PROCESS 即可对数据的衰减测线进行 3 点及多点滤波处理 CDI 成像 水平电道等值线成图 等等数学处理方法对数据进行校正改正！
