ENVI影像增强处理

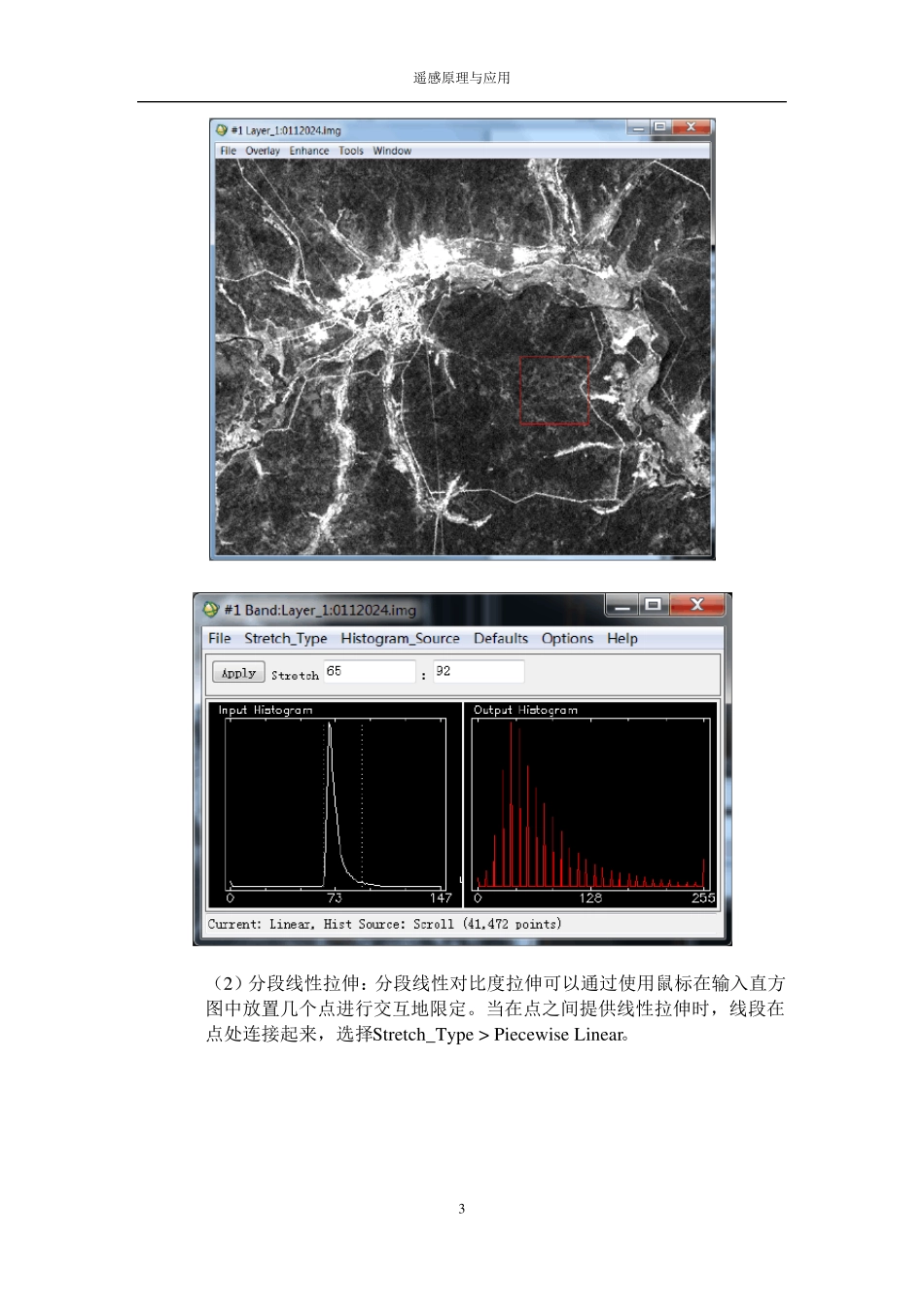

遥感原理与应用 1 ENVI 初步学习和影像增强 一． 实验目的 结合ENVI 软件中文指导书，学习和掌握ENVI 软件的基本操作，学会使用ENVI 软件对遥感影像进行分析增强处理，加深对《遥感图像处理实验》这门课的学习，为以后的实践工作打好坚实的基础 二． 实验数据介绍 该次实验所使用数据为甘肃舟曲灾前遥感影像，图像名称为0112024.img。 三． 实验过程 Ⅰ.软件的基本操作 ENVI 主工具条： 1．图像的输入与输出.首先启动ENVI,选择File-Open Image File,出现Enter Data Filename对话框，选择文件的正确路径，0112024.img，再点击“OK”打开文件。 2．在打开的Available Band List菜单中，可以显示图像的各个波段的基本信息，其中“Gray Scale”为灰色显示，“RGB Color”为彩色合成，并且可以选择彩色合成的波段，单击“Load”就可显示图像，打开的图像由三部分组成：Scroll（滚动）窗口、主图像窗口、以及缩放（Zoom）窗口,可以使用多个显示窗口组，组中每个窗口的大小都可以调整。其中菜单中的“ New Diaplay”可以打开一个新的图像。 3．在“Available BandsList”菜单中选择“Available Files List”还可以显示出遥感图像的基本信息，具体如图所示： 遥感原理与应用 2 4.若要保存图像，需要在图像所在窗口中选择File-Save Image As-Image File，弹出Output Display to Image File 对话框。对于单波段图像，选择 8-bit Color，而多波段彩色合成图像则选择24-bit Color。图像的保存方式有两种：一是直接保存为文件；二是选“Memory”，记忆在“Available BandsList”菜单中。 Ⅱ.图像增强与变换 一．空间域增强 对单个像元的灰度值进行变换进行增强处理。 1. 线性变换 线性拉伸：线性拉伸的最小和最大值分别设置为0和255，两者之间的所有其 它 值 设 置 为中间 的线 性 输 出值 ，在主 图像窗口，选择Enhance->Interactiv e stretch，弹出对话框： （1）线性拉伸：Stretch_Ty pe -> Linear 选择Options->Au to Apply ，打开自动应用功能。 遥感原理与应用 3 （2）分段线性拉伸：分段线性对比度拉伸可以通过使用鼠标在输入直方图中放置几个点进行交互地限定。当在点之间提供线性拉伸时，线段在点处连接起来，选择Stretch_Type > Piecewise Linear。 遥感原理与应用 4 2. 非线性变换 高斯拉伸：选择Stretch_Ty pe->Gau ssian。输入拉伸的最小和最大值，要手...
