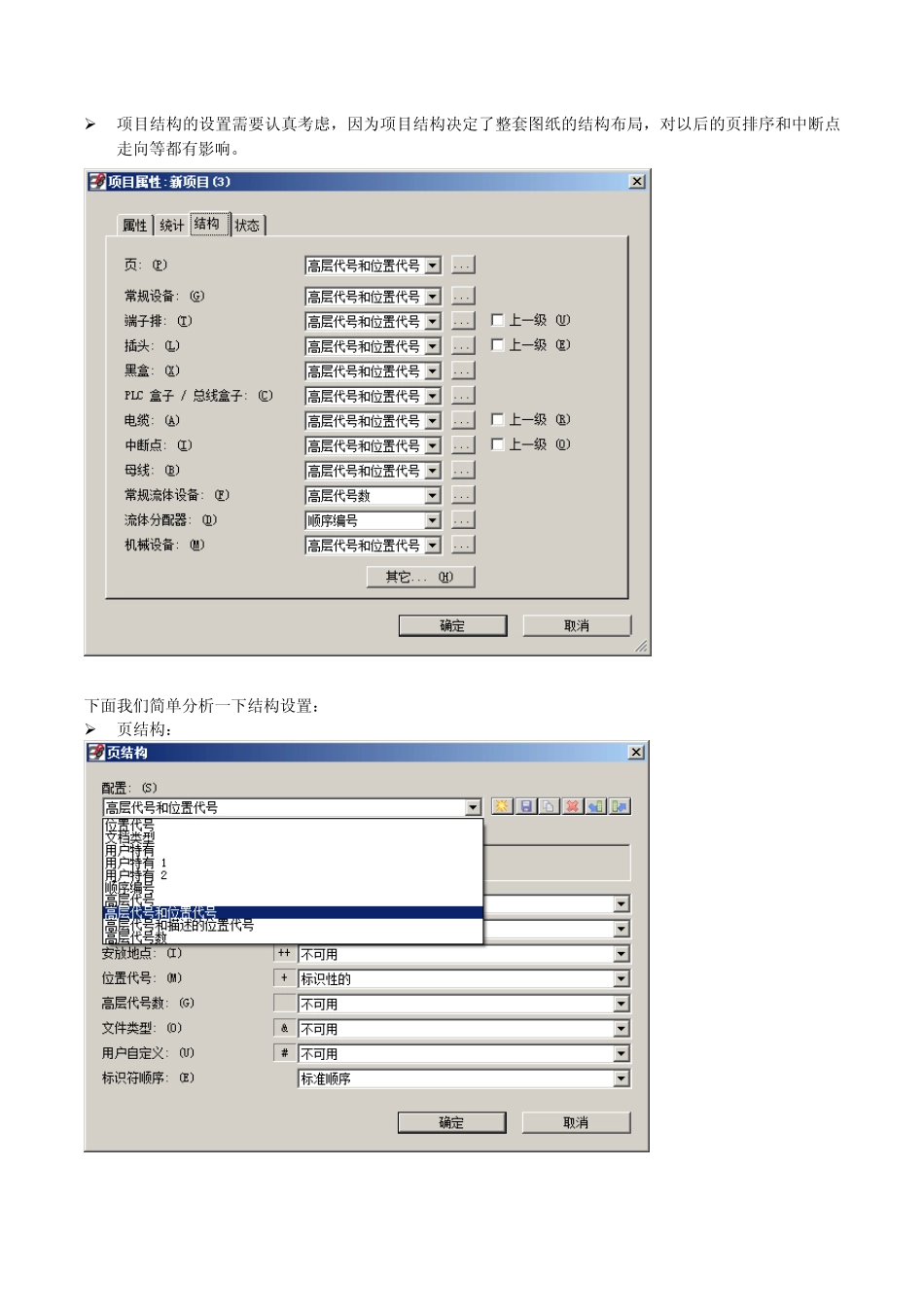

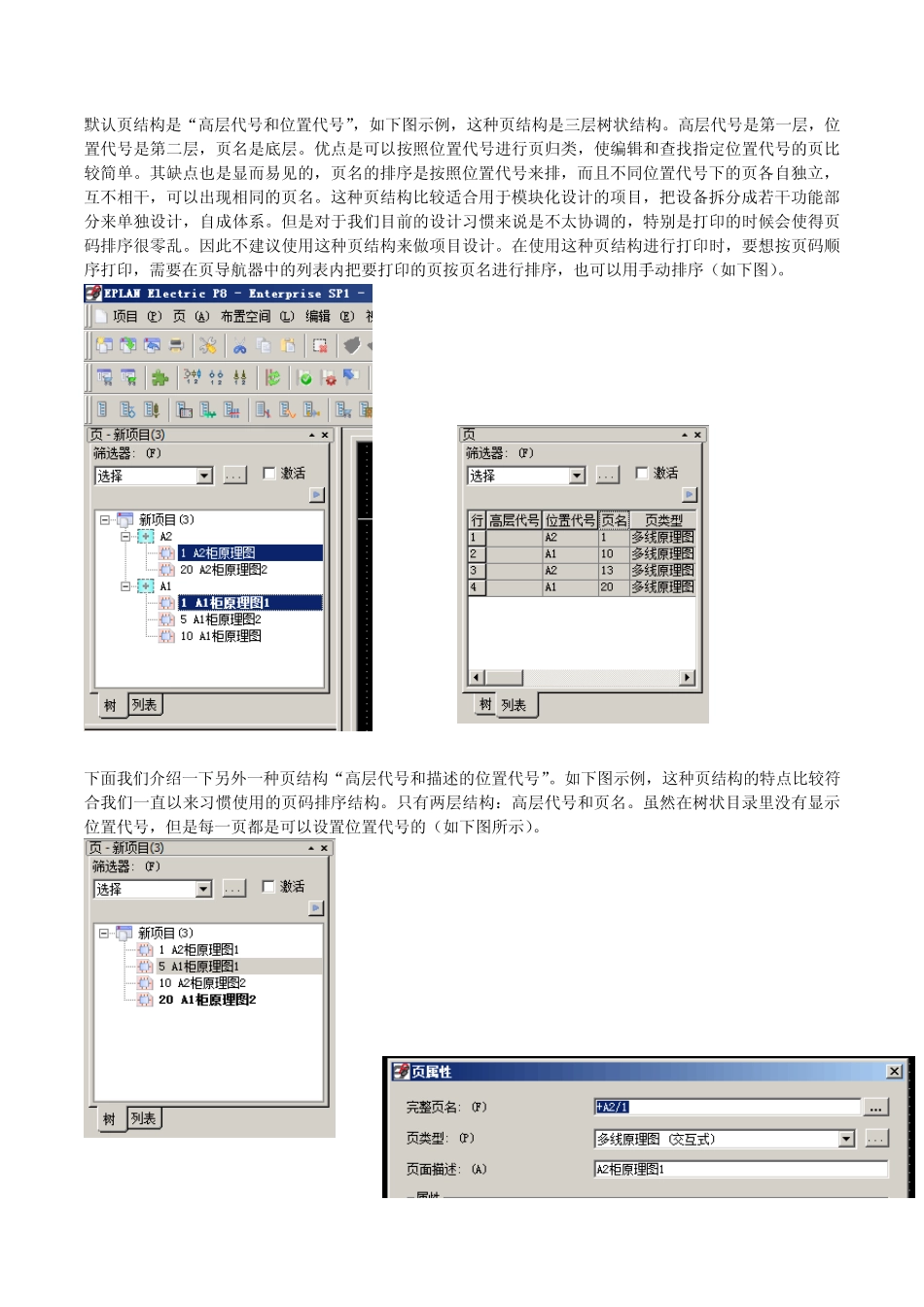

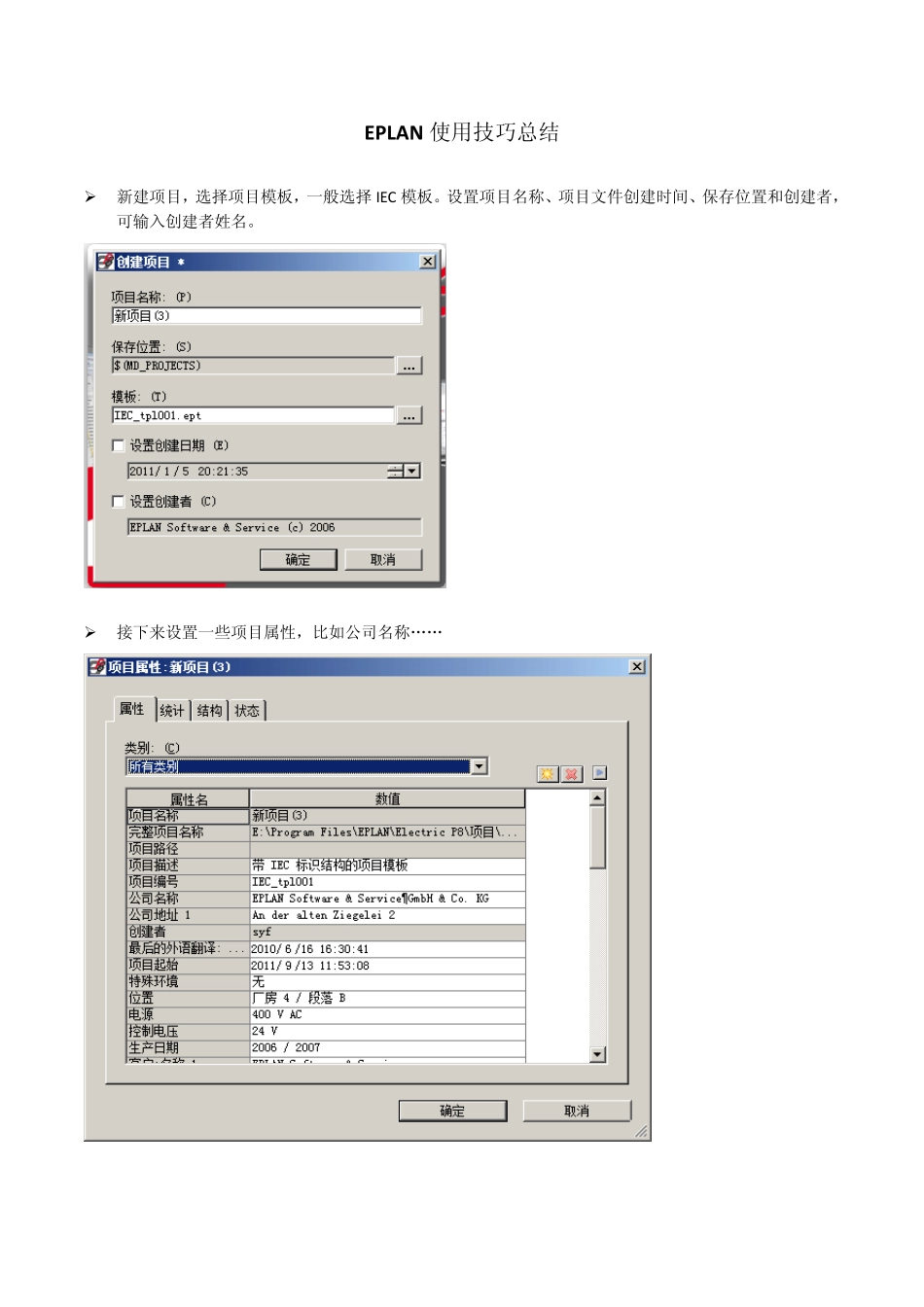

EPLAN 使用技巧总结  新建项目,选择项目模板,一般选择IEC 模板。设置项目名称、项目文件创建时间、保存位置和创建者,可输入创建者姓名。  接下来设置一些项目属性,比如公司名称„„  项目结构的设置需要认真考虑,因为项目结构决定了整套图纸的结构布局,对以后的页排序和中断点走向等都有影响。 下面我们简单分析一下结构设置:  页结构: 默认页结构是“高层代号和位置代号”,如下图示例,这种页结构是三层树状结构。高层代号是第一层,位置代号是第二层,页名是底层。优点是可以按照位置代号进行页归类,使编辑和查找指定位置代号的页比较简单。其缺点也是显而易见的,页名的排序是按照位置代号来排,而且不同位置代号下的页各自独立,互不相干,可以出现相同的页名。这种页结构比较适合用于模块化设计的项目,把设备拆分成若干功能部分来单独设计,自成体系。但是对于我们目前的设计习惯来说是不太协调的,特别是打印的时候会使得页码排序很零乱。因此不建议使用这种页结构来做项目设计。在使用这种页结构进行打印时,要想按页码顺序打印,需要在页导航器中的列表内把要打印的页按页名进行排序,也可以用手动排序(如下图)。 下面我们介绍一下另外一种页结构“高层代号和描述的位置代号”。如下图示例,这种页结构的特点比较符合我们一直以来习惯使用的页码排序结构。只有两层结构:高层代号和页名。虽然在树状目录里没有显示位置代号,但是每一页都是可以设置位置代号的(如下图所示)。  在使用“高层代号和描述的位置代号”页结构时,为了能够方便的查看每一页的位置代号等信息,请使用新修改的图框,图框中将包含高层代号和位置代号,便于阅读。大家会发现给项目或页设置图框后原来图框中放置的图片没有了,其实是因为每个项目会建立自己的项目数据和文件夹,项目中使用到的内容都会存储在项目文件夹内。当我们选择了一个新图框后,因为图框中的图片文件没有拷贝到项目中,所以看不到图片。这时我们只需要把图片文件拷贝到项目文件夹中的“Images”文件夹中就OK 了。  中断点结构 中断点在原理图设计中起到电位传递的功能,经常会用到。中断点的结构设置和页结构设置相似,默认设置都是“高层代号和位置代号”。这种设置的中断点在中断点的位置代号和页所在位置相同时不会显示位置代号,否则会显示位置代号(如下图所示)。 虽然显示的中断点名称不一样,但是两个中断点事实上是配对的,这就破坏了...
