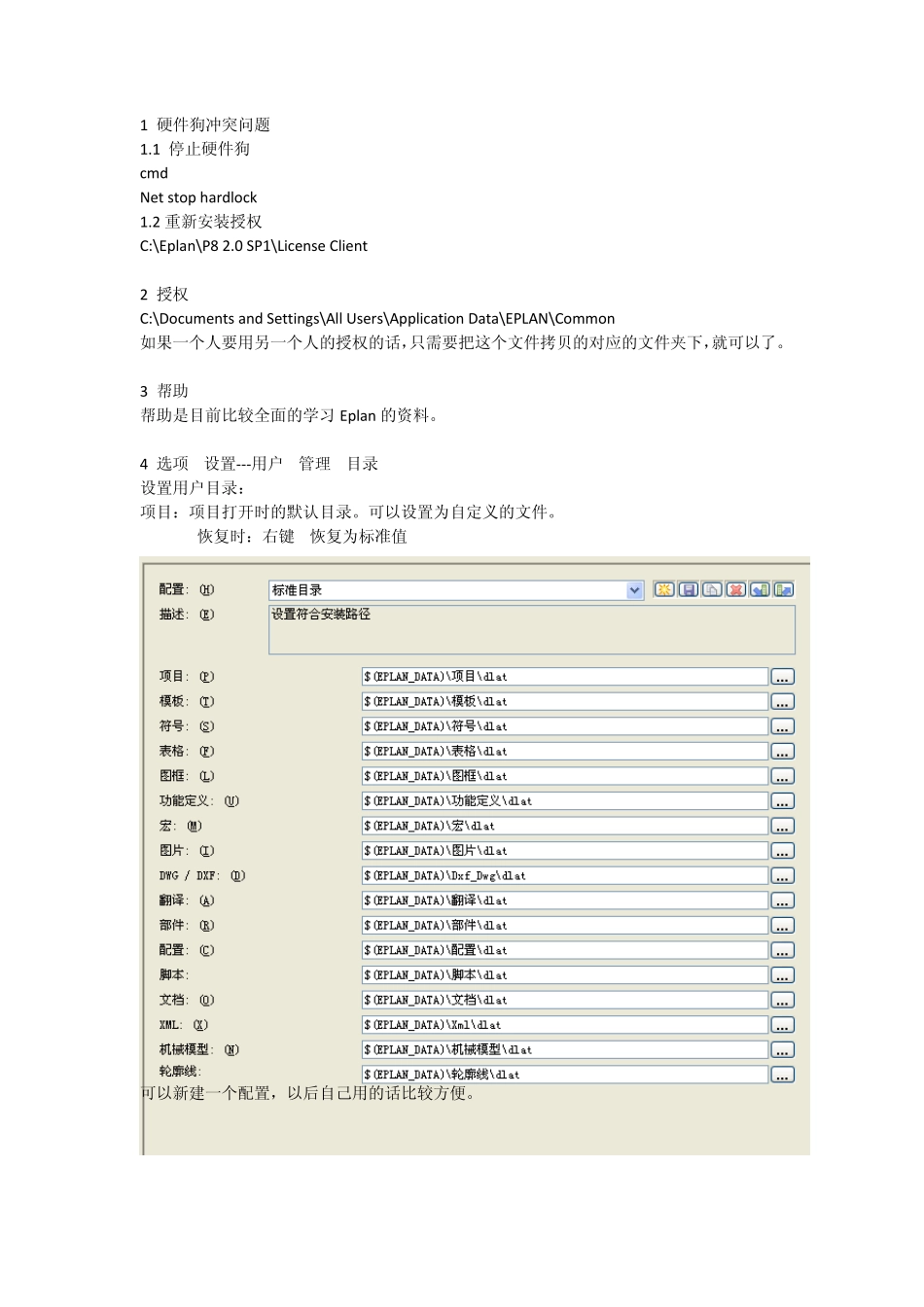

1 硬件狗冲突问题 1.1 停止硬件狗 cmd Net stop hardlock 1.2 重新安装授权 C:\Eplan\P8 2.0 SP1\License Client 2 授权 C:\Docu ments and Settings\All Users\Application Data\EPLAN\Common 如果一个人要用另一个人的授权的话，只需要把这个文件拷贝的对应的文件夹下，就可以了。 3 帮助 帮助是目前比较全面的学习 Eplan 的资料。 4 选项—设置---用户—管理—目录 设置用户目录： 项目：项目打开时的默认目录。可以设置为自定义的文件。 恢复时：右键—恢复为标准值 可以新建一个配置，以后自己用的话比较方便。 5 选项—设置—用户—显示---用户界面 可以设置项目的 显示状态栏 6 选项—快捷键 选项—设置---用户—管理---快捷键 两种方式都可以设置快捷键。 7 可以调整自己的工具栏 8 打开或者关闭工作簿 9 浮动工具栏 10 输入框 方法1： 方法2：画线时按 C 方法3： 11 工作区域设置 视图—工作区域 可以设置自己的工作区域 12 视图—图形预览 13 导航器 除了 页导航器 在页中 其余的都在 项目数据 中设置。 14 直接编辑器、浮动工具栏 不能兼得 直接编辑器—文字 浮动工具栏--浮动工具栏可快速访问文本元素和图形元素的特定功能 15 选项—设置—工作站—常规 可以设置鼠标之类的设置 16 可以设置栅格 两个器件之间的距离：两个 C 栅格。 17 两个器件不能自动连接： 原因：两个原件不在同一个栅格上，选择原件—对齐到栅格 18 打开 设计模式 设置ctrl+c ctrl+v 时的插入点 19 如果打开任意一页都需要 复制对象的时候。 原因：关闭翻译软件的 划词功能。 20 # 说明当前连接不是最新的，需要刷新更新连接 21 查看 哪一端是 柜内或者柜外。 22 选项—层管理 第二部分 项目 1 项目---新建向导 1.2 结构 =高层代号：设备或者工段 + 位置代号： 柜体或者箱体 出了 页结构不能更改外， 其他的结构外都可以更改。 1.3 编号 基于页面的：0-9 基于项目的：0-9 10-19---- 设备标识符编号： PLC 设置 1.4 属性 项目描述，项目编号等属性名 可以更改。 属性名 可以带数字的编号。 可以增加属性 2．1 页导航页---右击—项目---属性 来更改项目属性 此时页结构可以更改，因为还没有建立页。 2.2 新建页面—高层代号+位置代号 2.3 图框---（视图—隐藏元素） 在画图框中可以规定位置，为以后画图美观，设置具...
